Список комплектующих
Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

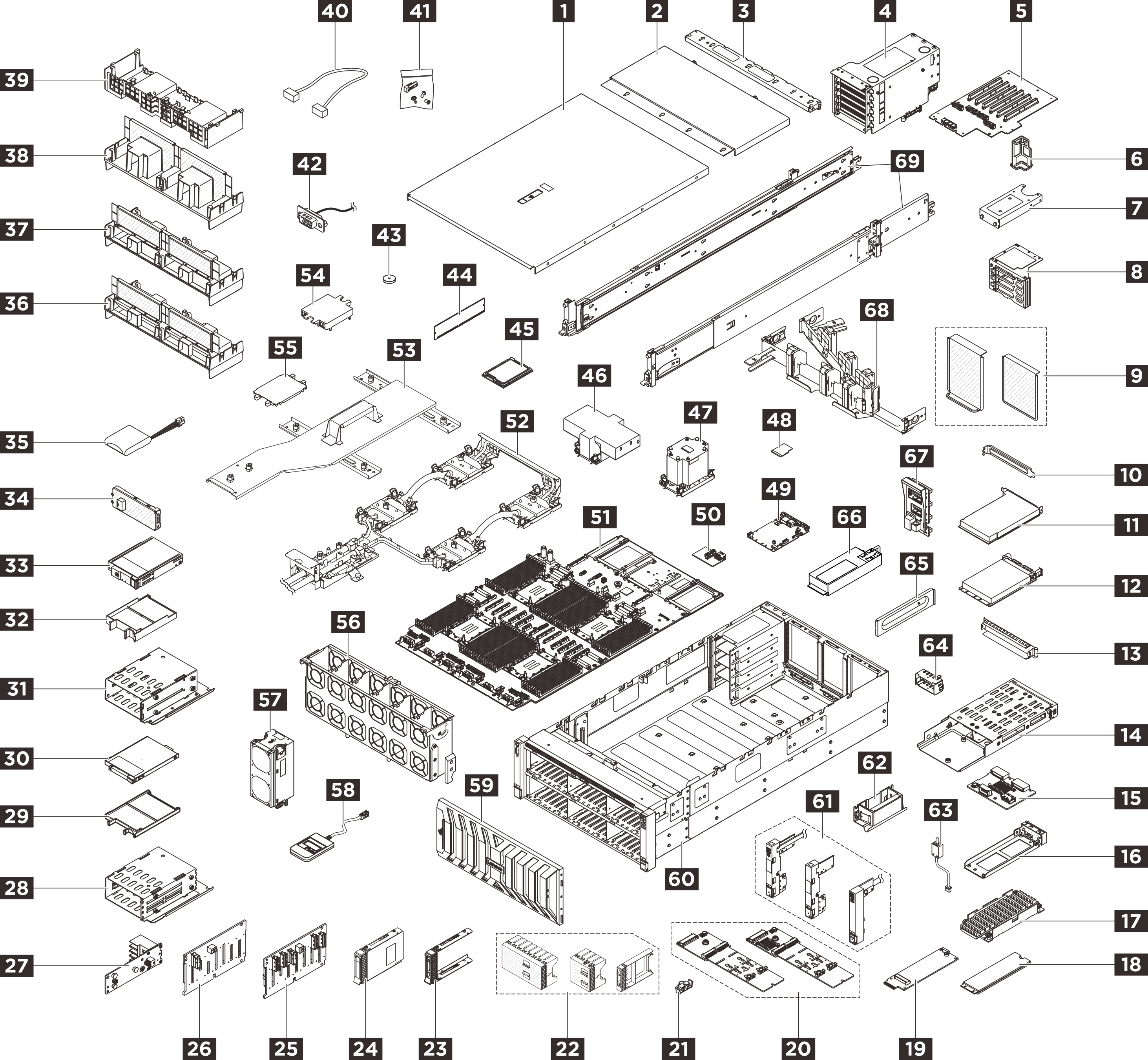

| № | Описание | Тип | № | Описание | Тип |
|---|---|---|---|---|---|
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
| |||||
| 1 | Передний верхний кожух | T1 | 2 | Задний верхний кожух | T1 |
| 3 | Поперечная планка | T1 | 4 | Отсек платы-адаптера Riser PCIe | T1 |
| 5 | Плата-адаптер Riser PCIe | T2 | 6 | Фиксатор кабеля платы-адаптера Riser PCIe | T1 |
| 7 | Расширитель отсека платы-адаптера Riser (половинной высоты) | T2 | 8 | Расширитель отсека платы-адаптера Riser (максимальной высоты) | T2 |
| 9 | Заглушка отсека платы-адаптера Riser | C | 10 | Заглушка скобы адаптера PCIe | C |
| 11 | Адаптер PCIe | Т1/Т2* | 12 | Модуль OCP | T1 |
| 13 | Заглушка модуля OCP | C | 14 | Задний отсек для дисков M.2 | T1 |
| 15 | Задняя объединительная панель M.2 | T2 | 16 | Задний лоток для дисков M.2 | T1 |
| 17 | Радиатор M.2 | F | 18 | Диск M.2 | T1 |
| 19 | Интерпозер M.2 | T2 | 20 | Внутренняя объединительная панель M.2 | T2 |
| 21 | Фиксатор M.2 | T1 | 22 | Заглушка 2,5-дюймового диска | C |
| 23 | Лоток для 2,5-дюймовых дисков | T1 | 24 | 2,5-дюймовый диск | T1 |
| 25 | Объединительная панель для 2,5-дюймовых дисков AnyBay | T2 | 26 | Объединительная панель для 2,5-дюймовых дисков SAS/SATA | T2 |
| 27 | Объединительная панель E3.S | T2 | 28 | Отсек для дисков E3.S 1T | T2 |
| 29 | Заглушка диска E3.S 1T | C | 30 | Диск E3.S 1T | T1 |
| 31 | Отсек для дисков E3.S 2T | T2 | 32 | Заглушка диска E3.S 2T | C |
| 33 | CMM E3.S 2T | T1 | 34 | Панель E3.S | C |
| 35 | Модуль питания флэш-памяти RAID (суперконденсатор) | T1 | 36 | Задний дефлектор с поролоновой прокладкой (жидкостное охлаждение) | T1 |
| 37 | Задний дефлектор (модуль PHM повышенной мощности 2U) | T1 | 38 | Задний дефлектор (стандартный модуль PHM 3U) | T1 |
| 39 | Передний дефлектор | T1 | 40 | Кабель | T1 |
| 41 | Комплект прочих компонентов (винты, этикетки или заглушки) | T1 | 42 | Модуль последовательного порта | T1 |
| 43 | Батарейка CMOS (CR2032) | C | 44 | Модуль памяти | T2 |
| 45 | Процессор | F | 46 | Радиатор повышенной мощности 2U | F |
| 47 | Стандартный радиатор 3U | F | 48 | Карта MicroSD | T1 |
| 49 | Системная плата ввода-вывода (DC-SCM) | F | 50 | Плата ввода-вывода USB | T1 |
| 51 | Процессорная плата | F | 52 | Processor Neptune® Core Module | F |
| 53 | Транспортировочная скоба водяного контура | T1 | 54 | Кожух платы охлаждения | T1 |
| 55 | Кожух гнезда процессора | C | 56 | Отсек для вентилятора | T1 |
| 57 | Вентилятор | T1 | 58 | Внешний диагностический прибор | T1 |
| 59 | Защитная панель | C | 60 | Рама | F |
| 61 | Защелка стойки | T1 | 62 | Ручка подъема рамы | T1 |
| 63 | Датчик вмешательства | T1 | 64 | Заглушка блока питания | C |
| 65 | Скоба блока питания | T1 | 66 | Блок питания | T1 |
| 67 | Плата PDB | T1 | 68 | Кабельный органайзер | T1 |
| 69 | Комплект направляющих рельсов | T2 | |||
Адаптеры Ethernet PCIe: T1
Адаптеры RAID/HBA PCIe: T2
