부품 목록
부품 목록을 통해 서버에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원으로 이동한 후 서버에 대한 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.

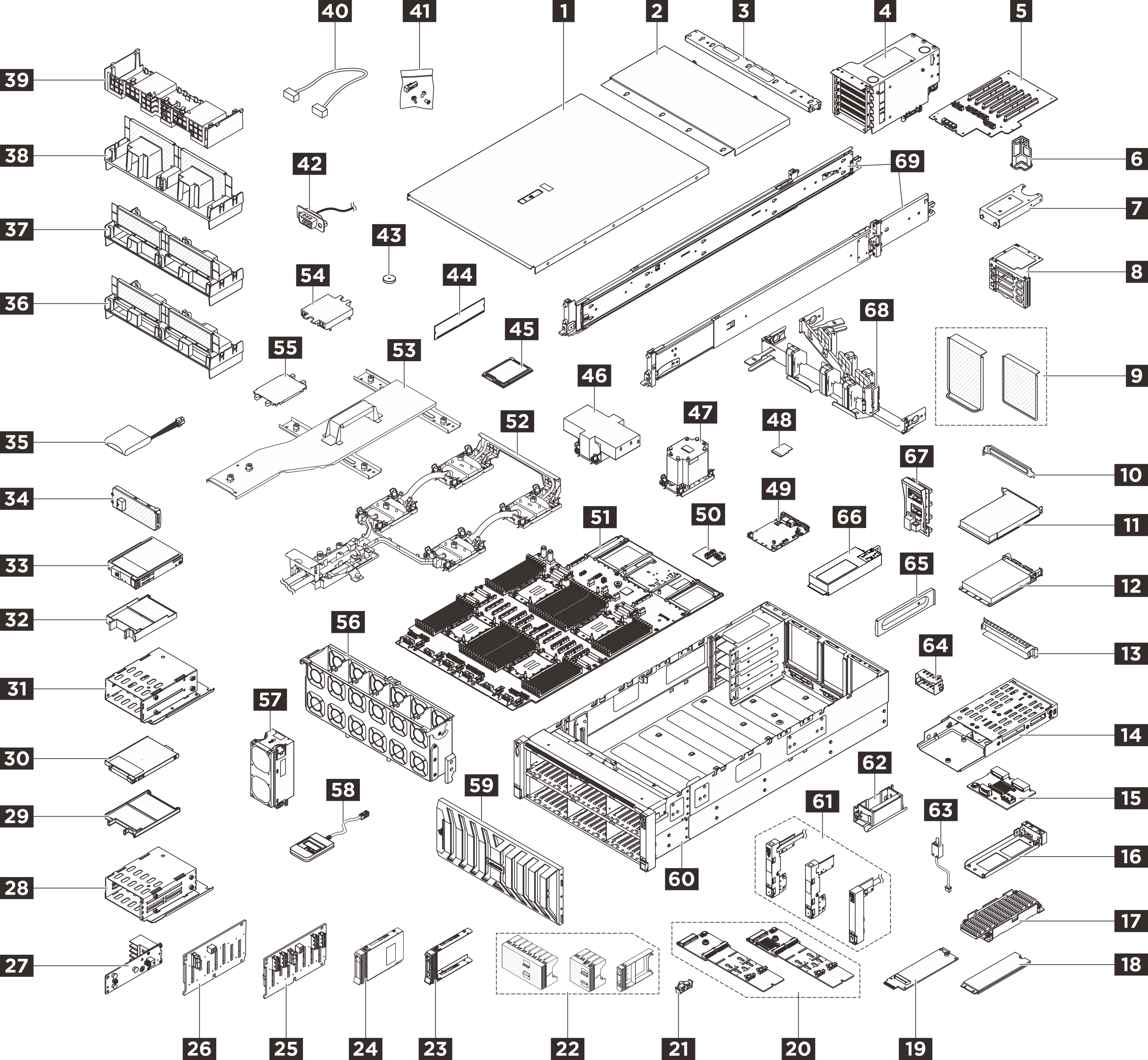

그림 1. 서버 구성 요소
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품(필터 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
| 색인 | 설명 | 유형 | 색인 | 설명 | 유형 |
|---|---|---|---|---|---|
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
| |||||
| 1 | 앞쪽 윗면 덮개 | T1 | 2 | 뒤쪽 윗면 덮개 | T1 |
| 3 | 크로스바 | T1 | 4 | PCIe 라이저 케이지 | T1 |
| 5 | PCIe 라이저 카드 | T2 | 6 | PCIe 라이저 케이블 고정장치 | T1 |
| 7 | 라이저 케이지 확장기(절반 높이) | T2 | 8 | 라이저 케이지 확장기(전체 높이) | T2 |
| 9 | 라이저 케이지 필러 | C | 10 | PCIe 어댑터 브래킷 필러 | C |
| 11 | PCIe 어댑터 | T1/T2* | 12 | OCP 모듈 | T1 |
| 13 | OCP 모듈 필러 | C | 14 | 뒷면 M.2 드라이브 케이지 | T1 |
| 15 | 뒷면 M.2 백플레인 | T2 | 16 | 뒷면 M.2 드라이브 트레이 | T1 |
| 17 | M.2 방열판 | F | 18 | M.2 드라이브 | T1 |
| 19 | M.2 인터포저 | T2 | 20 | 내부 M.2 백플레인 | T2 |
| 21 | M.2 고정장치 | T1 | 22 | 2.5인치 드라이브 필러 | C |
| 23 | 2.5인치 드라이브 트레이 | T1 | 24 | 2.5인치 드라이브 | T1 |
| 25 | 2.5인치 AnyBay 드라이브 백플레인 | T2 | 26 | 2.5인치 SAS/SATA 드라이브 백플레인 | T2 |
| 27 | E3.S 백플레인 | T2 | 28 | E3.S 1T 드라이브 케이지 | T2 |
| 29 | E3.S 1T 드라이브 필러 | C | 30 | E3.S 1T 드라이브 | T1 |
| 31 | E3.S 2T 드라이브 케이지 | T2 | 32 | E3.S 2T 드라이브 필러 | C |
| 33 | E3.S 2T CMM | T1 | 34 | E3.S 베젤 | C |
| 35 | RAID 플래시 전원 모듈(슈퍼캡) | T1 | 36 | 스폰지가 있는 뒷면 공기 조절 장치(액체 냉각) | T1 |
| 37 | 뒷면 공기 조절 장치(2U 성능 PHM) | T1 | 38 | 뒷면 공기 조절 장치(3U 표준 PHM) | T1 |
| 39 | 앞면 공기 조절 장치 | T1 | 40 | 케이블 | T1 |
| 41 | 기타 파트 키트(나사, 레이블 또는 필러) | T1 | 42 | 직렬 포트 모듈 | T1 |
| 43 | CMOS 배터리(CR2032) | C | 44 | 메모리 모듈 | T2 |
| 45 | 프로세서 | F | 46 | 2U 성능 방열판 | F |
| 47 | 3U 표준 방열판 | F | 48 | MicroSD 카드 | T1 |
| 49 | 시스템 I/O 보드(DC-SCM) | F | 50 | USB I/O 보드 | T1 |
| 51 | 프로세서 보드 | F | 52 | Processor Neptune® Core Module | F |
| 53 | 워터 루프 운반 브래킷 | T1 | 54 | 냉각판 덮개 | T1 |
| 55 | 프로세서 소켓 덮개 | C | 56 | 팬 케이지 | T1 |
| 57 | 팬 | T1 | 58 | 외부 진단 핸드셋 | T1 |
| 59 | 보안 베젤 | C | 60 | 섀시 | F |
| 61 | 랙 래치 | T1 | 62 | 섀시 리프트 손잡이 | T1 |
| 63 | 침입 스위치 | T1 | 64 | 전원 공급 장치 필러 | C |
| 65 | 전원 공급 장치 브래킷 | T1 | 66 | 전원 공급 장치 | T1 |
| 67 | PDB 보드 | T1 | 68 | 케이블 관리 암 | T1 |
| 69 | 레일 키트 | T2 | |||
주
*PCIe 어댑터용 CRU 유형:
PCIe 이더넷 어댑터: T1
PCIe RAID/HBA 어댑터: T2
