Liste des pièces
Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

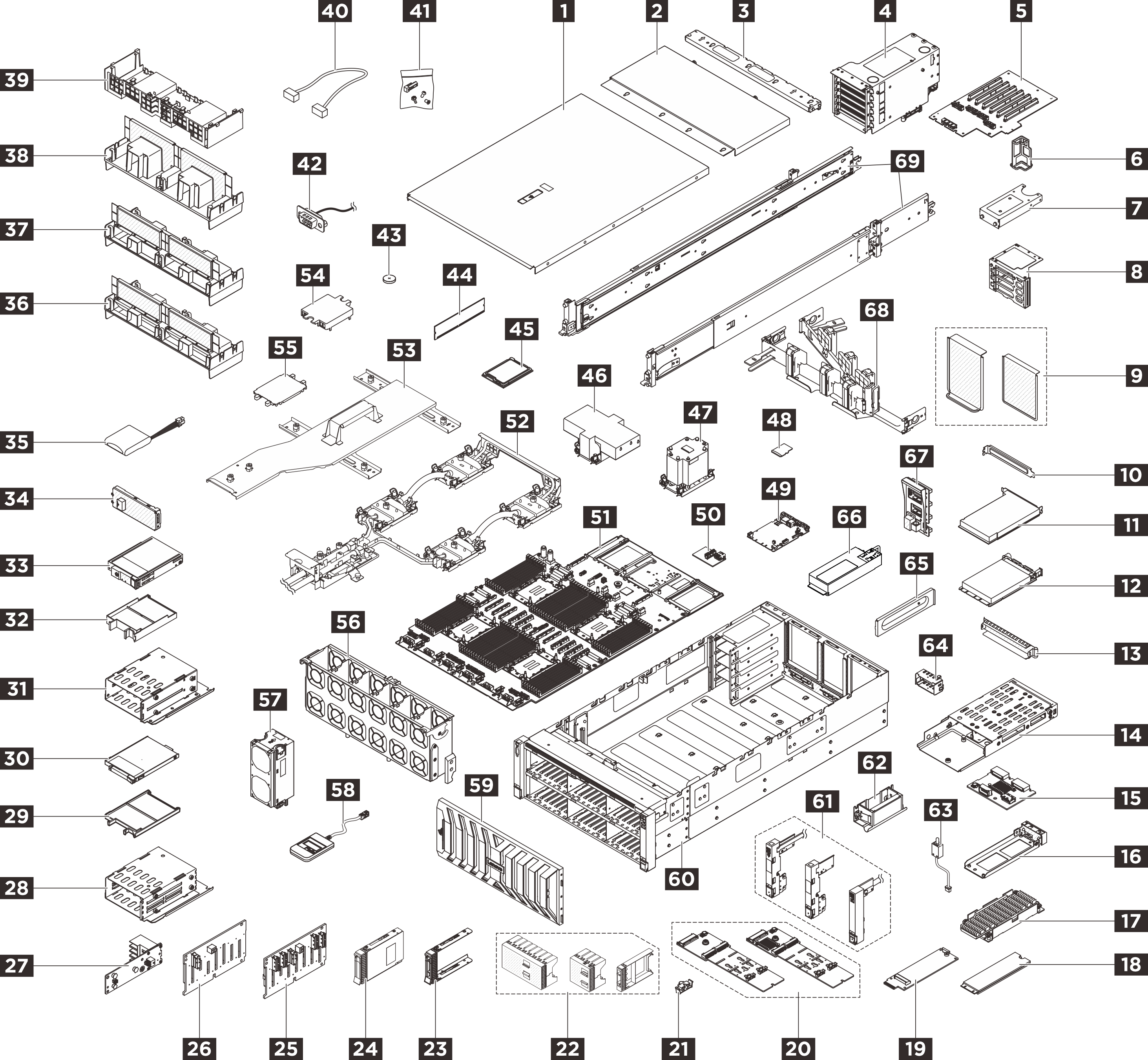

| Index | Description | Type | Index | Description | Type |
|---|---|---|---|---|---|
Pour plus d’informations sur la commande de pièces :
| |||||
| 1 | Carter supérieur avant | T1 | 2 | Carter supérieur arrière | T1 |
| 3 | Traverse | T1 | 4 | Boîtier de carte mezzanine PCIe | T1 |
| 5 | Carte mezzanine PCIe | T2 | 6 | Dispositif de retenue de câble de la carte mezzanine PCIe | T1 |
| 7 | Extension de boîtier de carte mezzanine (demi-hauteur) | T2 | 8 | Extension de boîtier de carte mezzanine (pleine hauteur) | T2 |
| 9 | Obturateur de boîtier de carte mezzanine | C | 10 | Obturateur de support d’adaptateur PCIe | C |
| 11 | Adaptateur PCIe | T1/T2* | 12 | Module OCP | T1 |
| 13 | Obturateur de module OCP | C | 14 | Boîtier d’unité M.2 arrière | T1 |
| 15 | Fond de panier M.2 arrière | T2 | 16 | Plateau d’unité M.2 arrière | T1 |
| 17 | Dissipateur thermique M.2 | F | 18 | Unité M.2 | T1 |
| 19 | Interposeur M.2 | T2 | 20 | Fond de panier M.2 interne | T2 |
| 21 | Crochet de retenue M.2 | T1 | 22 | Obturateur d'unité 2,5 pouces | C |
| 23 | Plateau d’unité 2,5 pouces | T1 | 24 | Unité 2,5 pouces | T1 |
| 25 | Fond de panier d’unité AnyBay 2,5 pouces | T2 | 26 | Fond de panier d’unité SAS/SATA 2,5 pouces | T2 |
| 27 | Fond de panier E3.S | T2 | 28 | Boîtier d’unités E3.S 1T | T2 |
| 29 | Obturateur d’unité E3.S 1T | C | 30 | Unité E3.S 1T | T1 |
| 31 | Boîtier d’unités E3.S 2T | T2 | 32 | Obturateur d’unité E3.S 2T | C |
| 33 | CMM E3.S 2T | T1 | 34 | Cadre E3.S | C |
| 35 | Module d'alimentation flash RAID (supercondensateur) | 36 | Grille d’aération arrière avec éponge (refroidissement liquide) | T1 | |
| 37 | Grille d’aération arrière (PHM 2U de performance) | T1 | 38 | Grille d’aération arrière (PHM 3U standard) | T1 |
| 39 | Grille d’aération avant | T1 | 40 | Câble | T1 |
| 41 | Kit de pièces diverses (vis, étiquettes ou obturateurs) | T1 | 42 | Module de port série | T1 |
| 43 | Pile CMOS (CR2032) | C | 44 | Module de mémoire | T2 |
| 45 | Processeur | F | 46 | Dissipateur thermique performance 2U | F |
| 47 | Dissipateur thermique 3U standard | F | 48 | Carte MicroSD | T1 |
| 49 | Carte d’E-S système (CC-SCM) | F | 50 | Carte d’E-S USB | T1 |
| 51 | Carte du processeur | F | 52 | Processor Neptune® Core Module | F |
| 53 | Support de transport de la boucle d’eau | T1 | 54 | Couvercle de la plaque froide | T1 |
| 55 | Cache de socket du processeur | C | 56 | Boîtier de ventilation | T1 |
| 57 | Ventilateur | T1 | 58 | Ensemble de diagnostics externe | |
| 59 | Panneau de sécurité | C | 60 | Châssis | F |
| 61 | Taquet d’armoire | T1 | 62 | Poignée de levage du châssis | T1 |
| 63 | Commutateur de détection d'intrusion | T1 | 64 | Obturateur du bloc d'alimentation | C |
| 65 | Support d’alimentation | T1 | 66 | Bloc d'alimentation | T1 |
| 67 | Carte PDB | T1 | 68 | Bras de routage des câbles | T1 |
| 69 | Kit de glissières | T2 | |||
Adaptateurs Ethernet PCIe : T1
Adaptateurs HBA/RAID PCIe : T2
