Teileliste
Verwenden Sie die Teileliste, um alle für diesen Server verfügbaren Komponenten zu ermitteln.
Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.
Klicken Sie auf .
Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.
Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.
T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.
F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
C: Verbrauchsmaterial und Strukturteile. Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteilen (Komponenten wie Abdeckblende oder Frontblende) sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.

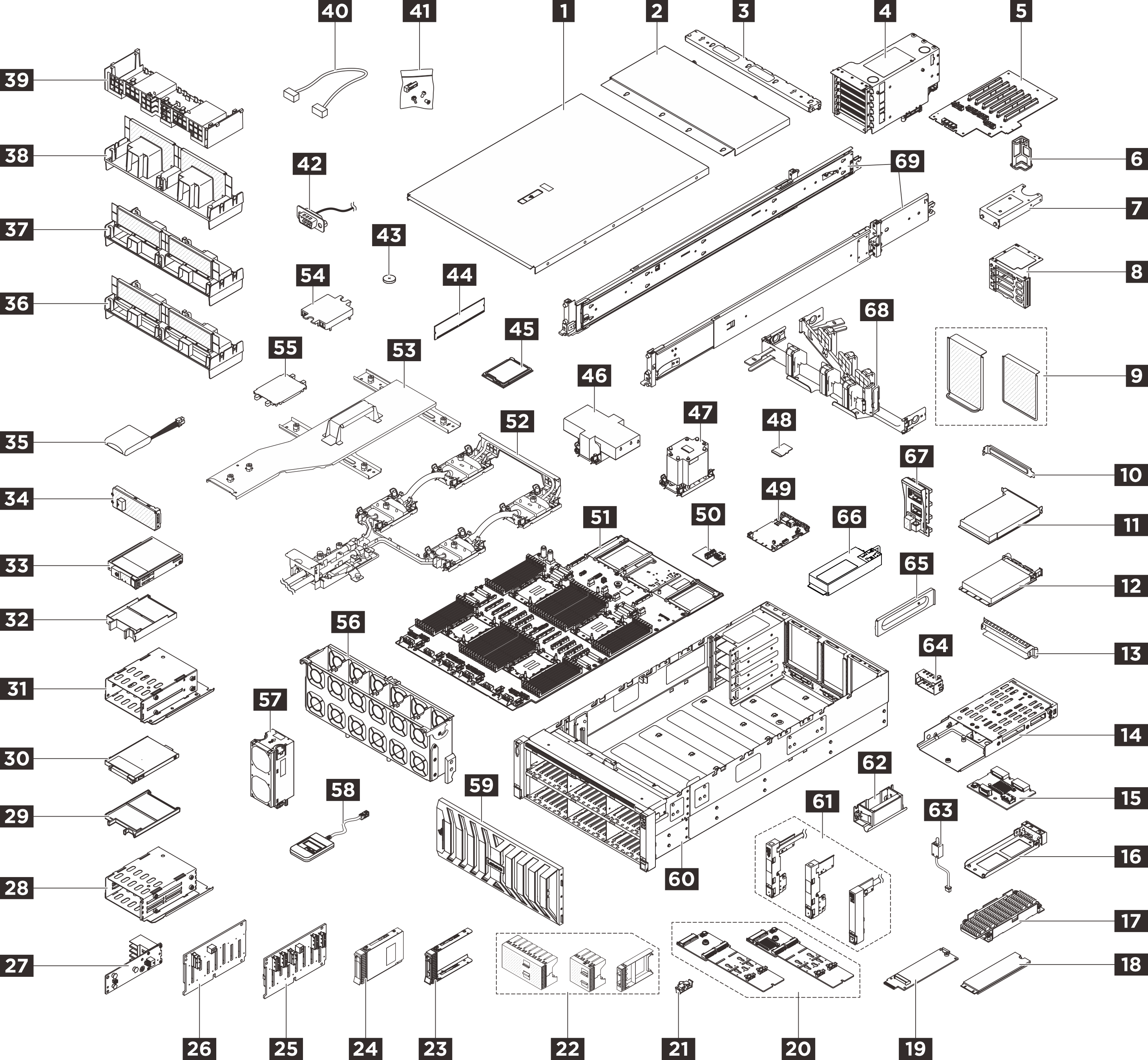

| Index | Beschreibung | Typ | Index | Beschreibung | Typ |
|---|---|---|---|---|---|
Weitere Informationen zur Bestellung von Teilen:
| |||||
| 1 | Vordere obere Abdeckung | T1 | 2 | Hintere obere Abdeckung | T1 |
| 3 | Querstrebe | T1 | 4 | PCIe-Adapterrahmen | T1 |
| 5 | PCIe-Adapterkarte | T2 | 6 | PCIe-Adapterkartenkabelhalterung | T1 |
| 7 | Erweiterung des Adapterrahmens (halbe Höhe) | T2 | 8 | Erweiterung des Adapterrahmens (volle Höhe) | T2 |
| 9 | Abdeckblende für Adapterrahmen | C | 10 | PCIe Abdeckblende für Adapterhalterung | C |
| 11 | PCIe-Adapter | T1/T2* | 12 | OCP-Modul | T1 |
| 13 | OCP-Modulabdeckblende | C | 14 | Hintere M.2 Laufwerkhalterung | T1 |
| 15 | M.2-Rückwandplatine an der Rückseite | T2 | 16 | Hintere M.2-Laufwerkhalterung | T1 |
| 17 | M.2-Kühlkörper | F | 18 | M.2-Laufwerk | T1 |
| 19 | M.2-Interposer | T2 | 20 | Interne M.2-Rückwandplatine | T2 |
| 21 | M.2-Halterung | T1 | 22 | Abdeckblende für 2,5-Zoll-Laufwerk | C |
| 23 | 2,5-Zoll-Laufwerkhalterung | T1 | 24 | 2,5-Zoll-Laufwerk | T1 |
| 25 | Rückwandplatine für 2,5-Zoll-AnyBay-Laufwerke | T2 | 26 | 2,5-Zoll-SAS/SATA-Rückwandplatine | T2 |
| 27 | E3.S-Rückwandplatine | T2 | 28 | E3.S 1T-Laufwerkhalterung | T2 |
| 29 | Abdeckblende für E3.S 1T-Laufwerk | C | 30 | E3.S 1T-Laufwerk | T1 |
| 31 | E3.S 2T-Laufwerkhalterung | T2 | 32 | Abdeckblende für E3.S 2T-Laufwerk | C |
| 33 | E3.S 2T-CMM | T1 | 34 | E3.S-Frontblende | C |
| 35 | RAID-Flash-Stromversorgungsmodul (Kondensator) | 36 | Hintere Luftführung mit Schwamm (Wasserkühlung) | T1 | |
| 37 | Hintere Luftführung (2U-Hochleistungs-PHM) | T1 | 38 | Hintere Luftführung (3U-Standard-PHM) | T1 |
| 39 | Vordere Luftführung | T1 | 40 | Kabel | T1 |
| 41 | Satz mit verschiedenen Teilen (Schrauben, Etiketten oder Abdeckblenden) | T1 | 42 | Serielles Anschlussmodul | T1 |
| 43 | CMOS-Batterie (CR2032) | C | 44 | Speichermodul | T2 |
| 45 | Prozessor | F | 46 | 2U-Hochleistungskühlkörper | F |
| 47 | 3U Standardkühlkörper | F | 48 | MicroSD-Karte | T1 |
| 49 | System-E/A-Platine (DC-SCM) | F | 50 | USB-E/A-Platine | T1 |
| 51 | Prozessorplatine | F | 52 | Processor Neptune® Core Module | F |
| 53 | Transporthalterung für Wasserkreislauf | T1 | 54 | Kühlplattenabdeckung | T1 |
| 55 | Prozessorsockelabdeckung | C | 56 | Lüfterrahmen | T1 |
| 57 | Lüfter | T1 | 58 | Externes Diagnosegerät | |
| 59 | Sicherheitsfrontblende | C | 60 | Gehäuse | F |
| 61 | Rack-Verriegelung | T1 | 62 | Hebegriff für Gehäuse | T1 |
| 63 | Schalter gegen unbefugten Zugriff | T1 | 64 | Netzteilabdeckblende | C |
| 65 | Netzteilhalterung | T1 | 66 | Netzteil | T1 |
| 67 | PDB-Platine | T1 | 68 | Kabelträger | T1 |
| 69 | Schienensatz | T2 | |||
PCIe Ethernet-Adapter: T1
PCIe RAID/HBA-Adapter: T2
