部品リスト
部品リストを使用して、サーバーで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のサーバーのサポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。

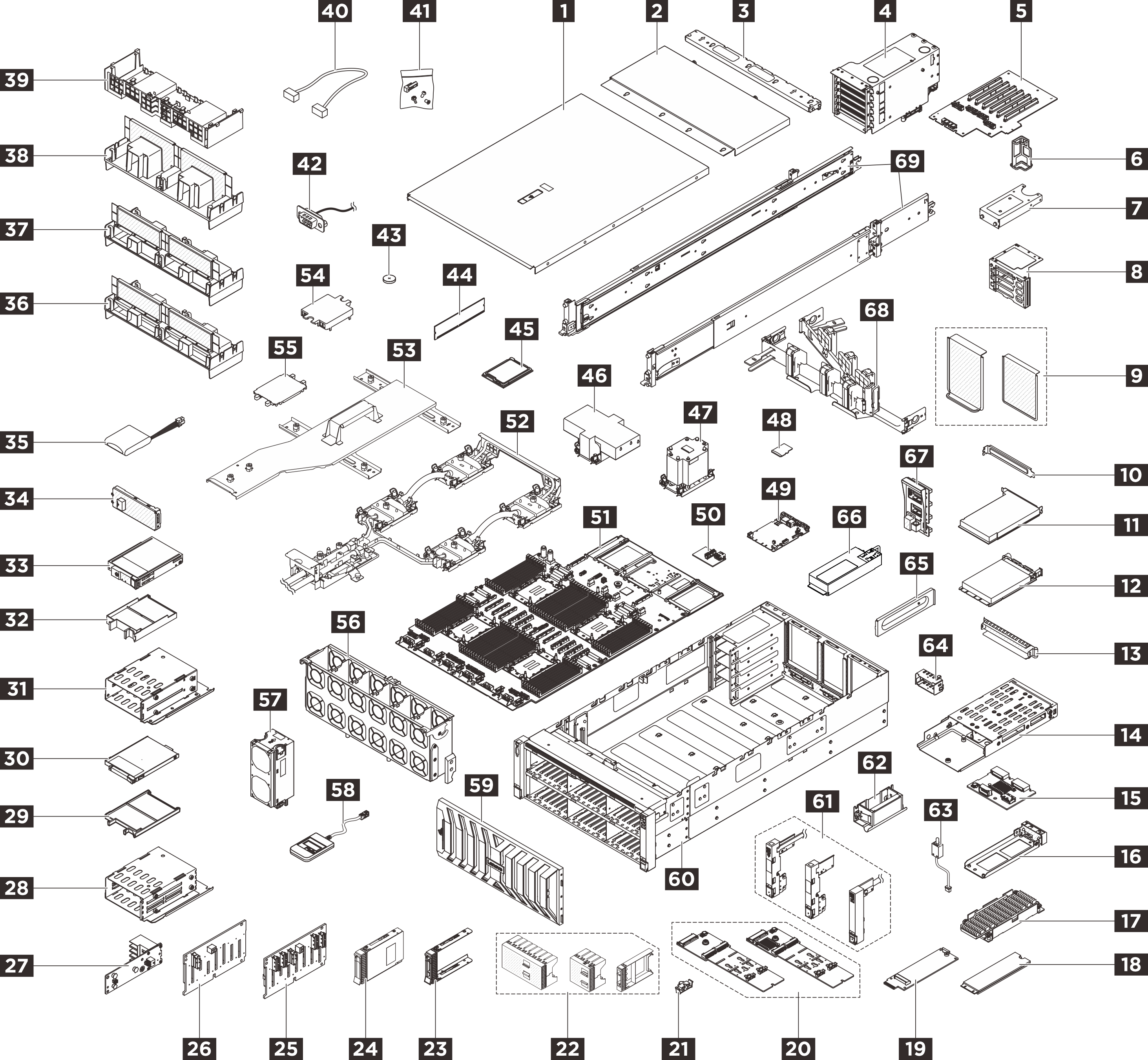

| 番号 | 説明 | タイプ | 番号 | 説明 | タイプ |
|---|---|---|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| |||||
| 1 | 前面トップ・カバー | T1 | 2 | 背面トップ・カバー | T1 |
| 3 | クロス・バー | T1 | 4 | PCIe ライザー・ケージ | T1 |
| 5 | PCIe ライザー・カード | T2 | 6 | PCIe ライザーのケーブル保持具 | T1 |
| 7 | ライザー・ケージ・エクステンダー (ハーフハイト) | T2 | 8 | ライザー・ケージ・エクステンダー (フルハイト) | T2 |
| 9 | ライザー・ケージ・フィラー | C | 10 | PCIeアダプター・ブラケット・フィラー | C |
| 11 | PCIe アダプター | T1/T2* | 12 | OCP モジュール | T1 |
| 13 | OCP モジュール・フィラー | C | 14 | 背面M.2ドライブ・ケージ | T1 |
| 15 | 背面 M.2 バックプレーン | T2 | 16 | 背面M.2ドライブ・トレイ | T1 |
| 17 | M.2 ヒートシンク | F | 18 | M.2 ドライブ | T1 |
| 19 | M.2変換コネクター | T2 | 20 | 内部 M.2 バックプレーン | T2 |
| 21 | M.2 の保持器具 | T1 | 22 | 2.5 インチ ドライブ・フィラー | C |
| 23 | 2.5インチドライブ・トレイ | T1 | 24 | 2.5 インチ ドライブ | T1 |
| 25 | 2.5インチAnyBayドライブ・バックプレーン | T2 | 26 | 2.5インチSAS/SATA ドライブ・バックプレーン | T2 |
| 27 | E3.S バックプレーン | T2 | 28 | E3.S 1T ドライブ・ケージ | T2 |
| 29 | E3.S 1T ドライブ・フィラー | C | 30 | E3.S 1T ドライブ | T1 |
| 31 | E3.S 2Tドライブ・ケージ | T2 | 32 | E3.S 2Tドライブ・フィラー | C |
| 33 | E3.S 2T CMM | T1 | 34 | E3.Sベゼル | C |
| 35 | RAID フラッシュ電源モジュール (スーパーキャップ) | 36 | スポンジ付き背面エアー・バッフル (液体冷却) | T1 | |
| 37 | 背面エアー・バッフル (2U パフォーマンス PHM) | T1 | 38 | 背面エアー・バッフル (3U 標準 PHM) | T1 |
| 39 | 前面エアー・バッフル | T1 | 40 | ケーブル | T1 |
| 41 | 各種部品キット (ねじ、ラベル、またはフィラー) | T1 | 42 | シリアル・ポート・モジュール | T1 |
| 43 | CMOS バッテリー (CR2032) | C | 44 | メモリー・モジュール | T2 |
| 45 | プロセッサー | F | 46 | 2U パフォーマンス・ヒートシンク | F |
| 47 | 3U標準ヒートシンク | F | 48 | MicroSD カード | T1 |
| 49 | システム I/O ボード (DC-SCM) | F | 50 | USB I/O ボード | T1 |
| 51 | プロセッサー・ボード | F | 52 | Processor Neptune® Core Module | F |
| 53 | ウォーター・ループ配送用ブラケット | T1 | 54 | コールド・プレート・カバー | T1 |
| 55 | プロセッサー・ソケット・カバー | C | 56 | ファン・ケージ | T1 |
| 57 | ファン | T1 | 58 | 外部診断ハンドセット | |
| 59 | セキュリティー・ベゼル | C | 60 | シャーシ | F |
| 61 | ラック・ラッチ | T1 | 62 | シャーシ・リフト・ハンドル | T1 |
| 63 | 侵入検出スイッチ | T1 | 64 | パワー・サプライ・フィラー | C |
| 65 | パワー・サプライ・ブラケット | T1 | 66 | 電源 | T1 |
| 67 | PDB ボード | T1 | 68 | ケーブル管理アーム | T1 |
| 69 | レール・キット | T2 | |||
PCIe イーサネット・アダプター: T1
PCIe RAID/HBA アダプター: T2
