Elenco delle parti
Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.

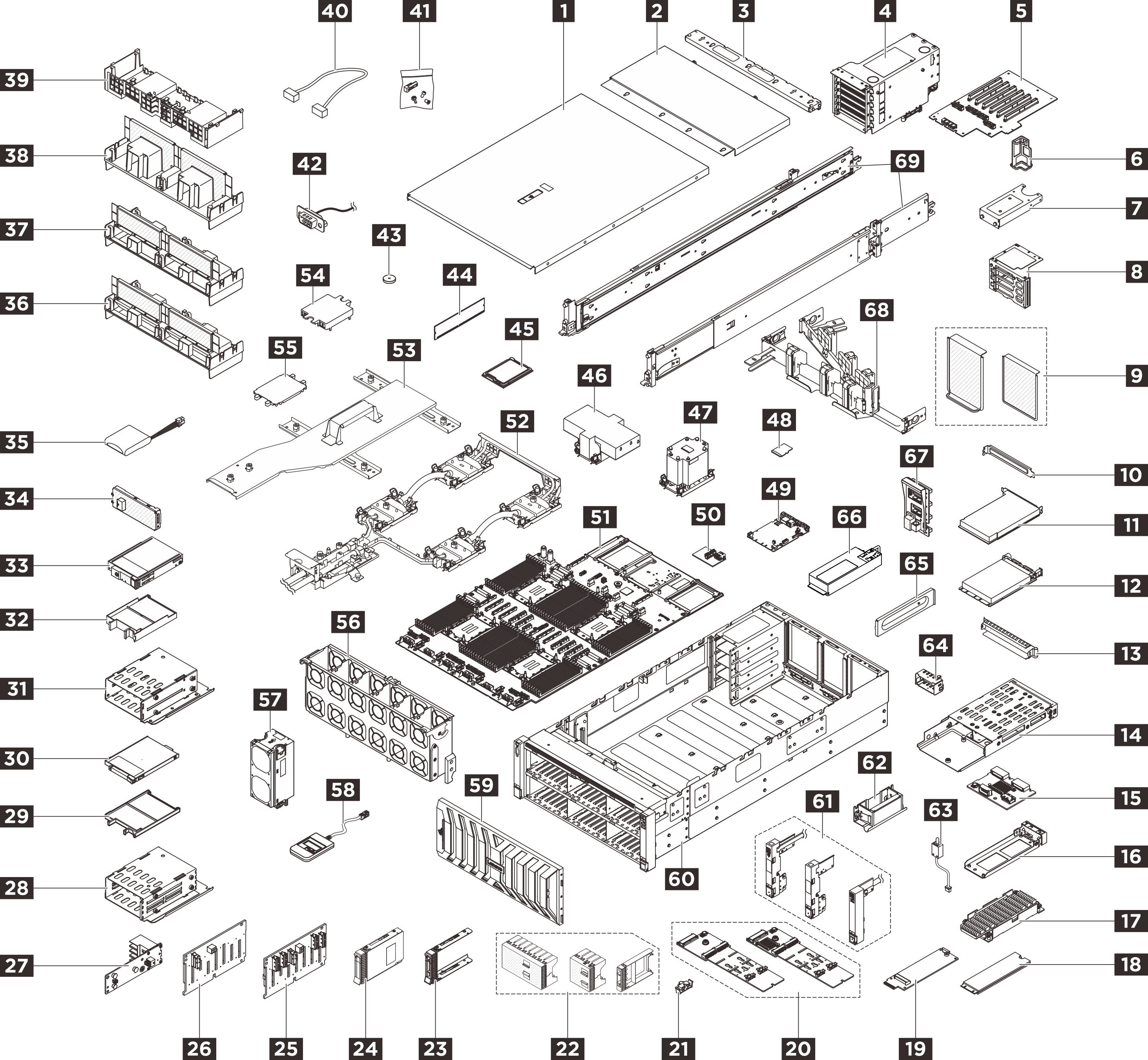

| Indice | Descrizione | Tipo | Indice | Descrizione | Tipo |
|---|---|---|---|---|---|
Per ulteriori informazioni sull'ordinazione delle parti:
| |||||
| 1 | Coperchio superiore anteriore | T1 | 2 | Coperchio superiore posteriore | T1 |
| 3 | Barra trasversale | T1 | 4 | Telaio verticale PCIe | T1 |
| 5 | Scheda verticale PCIe | T2 | 6 | Fermacavo della scheda verticale PCIe | T1 |
| 7 | Estensione del telaio verticale (half-height) | T2 | 8 | Estensione del telaio verticale (full-height) | T2 |
| 9 | Elemento di riempimento del telaio verticale | C | 10 | Elemento di riempimento della staffa dell'adattatore PCIe | C |
| 11 | Adattatore PCIe | T1/T2* | 12 | Modulo OCP | T1 |
| 13 | Elemento di riempimento del modulo OCP | C | 14 | Telaio dell'unità M.2 posteriore | T1 |
| 15 | Backplane M.2 posteriore | T2 | 16 | Vassoio dell'unità M.2 posteriore | T1 |
| 17 | Dissipatore di calore M.2 | F | 18 | Unità M.2 | T1 |
| 19 | Interposer M.2 | T2 | 20 | Backplane M.2 interno | T2 |
| 21 | Fermo M.2 | T1 | 22 | Elemento di riempimento dell'unità da 2,5 pollici | C |
| 23 | Vassoio dell'unità da 2,5 pollici | T1 | 24 | Unità da 2,5 pollici | T1 |
| 25 | Backplane dell'unità AnyBay da 2,5 pollici | T2 | 26 | Backplane dell'unità SAS/SATA da 2,5 pollici | T2 |
| 27 | Backplane E3.S | T2 | 28 | Telaio dell'unità E3.S 1T | T2 |
| 29 | Elemento di riempimento dell'unità E3.S 1T | C | 30 | Unità E3.S 1T | T1 |
| 31 | Telaio dell'unità E3.S 2T | T2 | 32 | Elemento di riempimento dell'unità E3.S 2T | C |
| 33 | CMM E3.S 2T | T1 | 34 | Mascherina E3.S | C |
| 35 | Modulo di alimentazione flash RAID (supercap) | T1 | 36 | Deflettore d'aria posteriore con spugna (raffreddamento a liquido) | T1 |
| 37 | Deflettore d'aria posteriore (PHM 2U ad alte prestazioni) | T1 | 38 | Deflettore d'aria posteriore (PHM 3U standard) | T1 |
| 39 | Deflettore d'aria anteriore | T1 | 40 | Cavo | T1 |
| 41 | Kit di parti varie (viti, etichette o elementi di riempimento) | T1 | 42 | Modulo della porta seriale | T1 |
| 43 | Batteria CMOS (CR2032) | C | 44 | Modulo di memoria | T2 |
| 45 | Processore | F | 46 | Dissipatore di calore 2U ad alte prestazioni | F |
| 47 | Dissipatore di calore standard 3U | F | 48 | Scheda MicroSD | T1 |
| 49 | Scheda I/O di sistema (DC-SCM) | F | 50 | Scheda I/O USB | T1 |
| 51 | Scheda del processore | F | 52 | Processor Neptune® Core Module | F |
| 53 | Staffa di spedizione del circuito dell'acqua | T1 | 54 | Coperchio della piastra a freddo | T1 |
| 55 | Coperchio del socket del processore | C | 56 | Gabbia della ventola | T1 |
| 57 | Ventola | T1 | 58 | Ricevitore di diagnostica esterno | T1 |
| 59 | Mascherina di sicurezza | C | 60 | Chassis | F |
| 61 | Fermo del rack | T1 | 62 | Maniglia di sollevamento dello chassis | T1 |
| 63 | Switch di intrusione | T1 | 64 | Elemento di riempimento alimentatore | C |
| 65 | Staffa dell'alimentatore | T1 | 66 | Alimentatore | T1 |
| 67 | Scheda PDB | T1 | 68 | Braccio di gestione cavi | T1 |
| 69 | Kit di binari | T2 | |||
Adattatori Ethernet PCIe: T1
Adattatori RAID/HBA PCIe: T2
