Правила и порядок установки объединительных панелей для дисков
В этом разделе приведены сведения о правилах и порядке установки объединительной панели для дисков.
Модели сервера с отсеками для 2,5-дюймовых дисков
Сервер поддерживает до шести объединительных панелей для 2,5-дюймовых дисков.
Рис. 1. Нумерация объединительных панелей
| Объединительная панель дисков | Отсек для диска | Поддерживаемые объединительные панели дисков | Поддерживаемые диски |
|---|---|---|---|
| 1 Объединительная панель 1 | 0–7 |
|
|
| 2 Объединительная панель 2 | 8–15 | ||
| 3 Объединительная панель 3 | 16–23 | ||
| 4 Объединительная панель 4 | 24–31 |
|
|
| 5 Объединительная панель 5 | 32–39 | ||
| 6 Объединительная панель 6 | 40–47 |
Прим.
Объединительная панель AnyBay поддерживает диски SAS, SATA или NVMe.
| Приоритет установки | Тип объединительной панели | Приоритет размещения объединительных панелей |
|---|---|---|
| 1 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay | 1, 3, 2 |
| 2 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | 1, 2, 3, 4, 5, 6 |
Прим.
Сервер поддерживает следующие комбинации объединительных панелей:
1 объединительная панель: 1 объединительная панель SAS/SATA или 1 объединительная панель AnyBay
2 объединительные панели: 2 объединительные панели SAS/SATA, 2 объединительные панели AnyBay или их комбинация
3 объединительные панели: 3 объединительные панели SAS/SATA, 3 объединительные панели AnyBay или их комбинации
6 объединительных панелей: 6 объединительных панелей SAS/SATA или их комбинации
Поддерживается до 3 объединительных панелей AnyBay.
Модели серверов с отсеками E3.S
Сервер поддерживает до восьми объединительных панелей E3.S (объединительные панели 1–8) и трех объединительных панелей для 2,5-дюймовых дисков (объединительные панели 9–11).

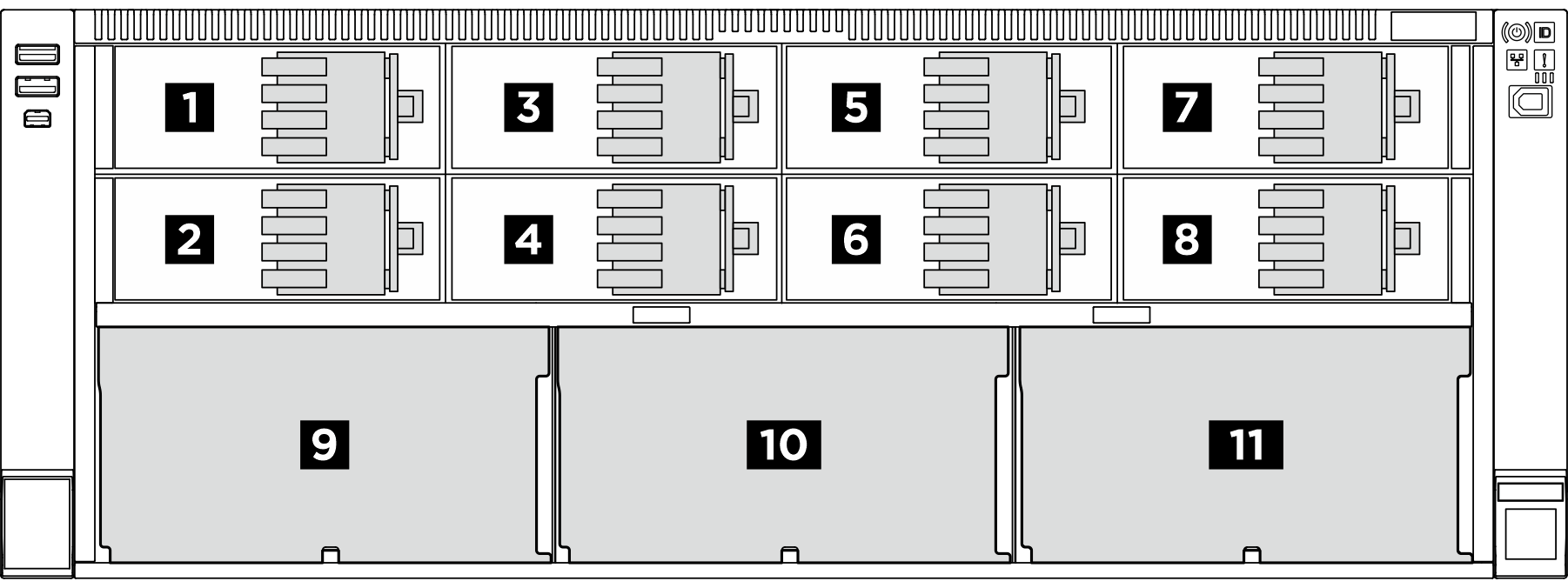

Рис. 2. Нумерация объединительных панелей
| Объединительная панель дисков | Отсек E3.S 1T | Отсек E3.S 2T | Отсек для 2,5-дюймовых дисков SAS/SATA |
|---|---|---|---|
| 1 Объединительная панель 1 | 0–3 | 1, 3 | |
| 2 Объединительная панель 2 | 4–7 | 5, 7 | |
| 3 Объединительная панель 3 | 8–11 | 9, 11 | |
| 4 Объединительная панель 4 | 12–15 | 13, 15 | |
| 5 Объединительная панель 5 | 16–19 | 17, 19 | |
| 6 Объединительная панель 6 | 20–23 | 21, 23 | |
| 7 Объединительная панель 7 | 24–27 | 25, 27 | |
| 8 Объединительная панель 8 | 28–31 | 29, 31 | |
| 9 Объединительная панель 9 | 32–39 | ||
| 10 Объединительная панель 10 | 40–47 | ||
| 11 Объединительная панель 11 | 48–55 |
Прим.
Отсеки E3.S 1T поддерживают диски E3.S 1T.
Отсеки E3.S 2T поддерживают модули памяти CXL (CMM).
| Тип объединительной панели | Приоритет размещения объединительных панелей |
|---|---|
| Объединительная панель E3.S для отсеков E3.S 1T | 1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8 |
| Объединительная панель E3.S для отсеков E3.S 2T | 1+2+3+4+5+6+7+8 |
| Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | 9, 10, 11 |
