Regras e ordem de instalação da placa riser e do adaptador PCIe

Os adaptadores e as placas riser PCIe devem ser instalados em uma ordem específica no seu servidor.

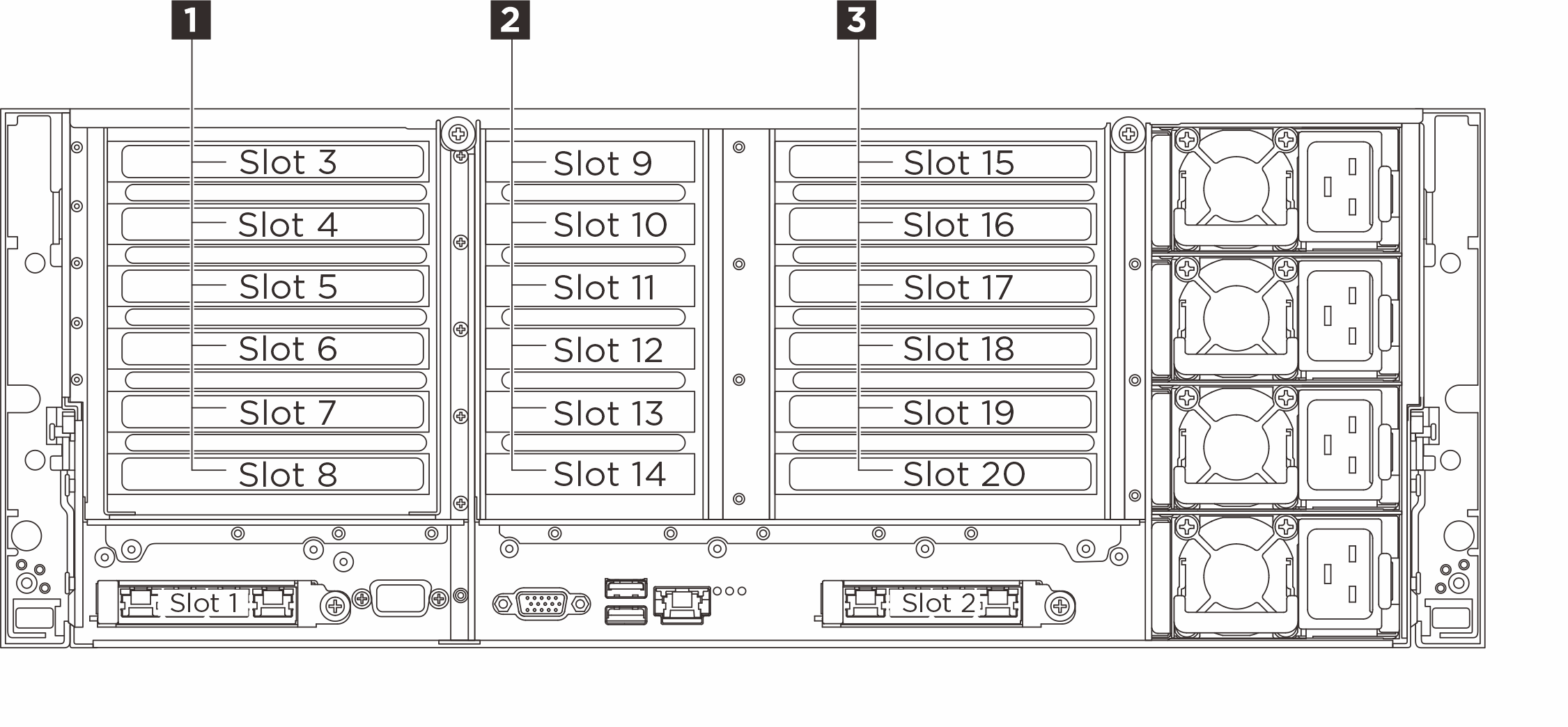

A ilustração a seguir mostra a vista traseira do servidor com numeração de slots PCIe.

Figura 1. Slots PCIe
PCIe slots

Os slots PCIe disponíveis dependerão das placas riser e do número de processadores instalados.

  • Placa riser A: x8x8 PCIe G4 Riser

  • Placa riser B: 2x8 & 4x16 PCIe G5 Riser

  • Placa riser C: 6x8 PCIe G5 Riser

Tabela 1. Disponibilidade de slots PCIe
Processador instalado1 Placa riser 1 (A ou B)2 Placa riser 2 (C)3 Placa riser 3 (A ou B)
Dois processadores

  • A: slots 7, 8

  • B: slots 3, 6, 8

  • Slots 11, 14

  • A: slots 19, 20

  • B: slots 15, 18, 20

Quatro processadores

  • A: slots 7, 8

  • B: slots 3, 4, 5, 6, 7, 8

  • Slots 9, 10, 11, 12, 13, 14

  • A: slots 19, 20

  • B: slots 15, 16, 17, 18, 19, 20

Nota

  • O slot PCIe 20 não está disponível para a placa riser B quando um conjunto de unidade M.2 está instalado.

  • Os slots PCIe 6 e 18 não estão disponíveis no chassi com compartimentos E3.S.

  • A placa riser 2 não está disponível quando o Processor Neptune® Core Module está instalado.

  • Pode haver diminuição do desempenho se uma placa PCIe x16 estiver instalada no slot PCIe de pista x8.

Regras e ordem de instalação da placa riser PCIe​

Prioridade de instalaçãoTipo de placa riser PCIePrioridade de local da placa riser
1x8x8 PCIe G4 Riser + M.2Placa riser 3
22x8 & 4x16 PCIe G5 Riser + M.2Placa riser 3
32x8 & 4x16 PCIe G5 RiserPlaca riser 3, em seguida, 1
4x8x8 PCIe G4 RiserPlaca riser 3, em seguida, 1
56x8 PCIe G5 RiserPlaca riser 2

Regras e ordem de instalação do adaptador PCIe​

A tabela a seguir lista a prioridade de instalação do slot recomendada para adaptadores PCIe comuns.

Prioridade de instalaçãoComponentePrioridade de slots PCIe

1

  1. Adaptador RAID 16i

  2. Adaptador HBA 16i

  3. Adaptador RAID 8i

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

GPU dupla

18, 6, 16, 4

GPU única

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

Adaptador HBA externo

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

Módulo OCP

1, 2
