PCIe 转接件和适配器安装规则和顺序

PCIe 转接件和适配器必须按特定顺序安装在服务器中。

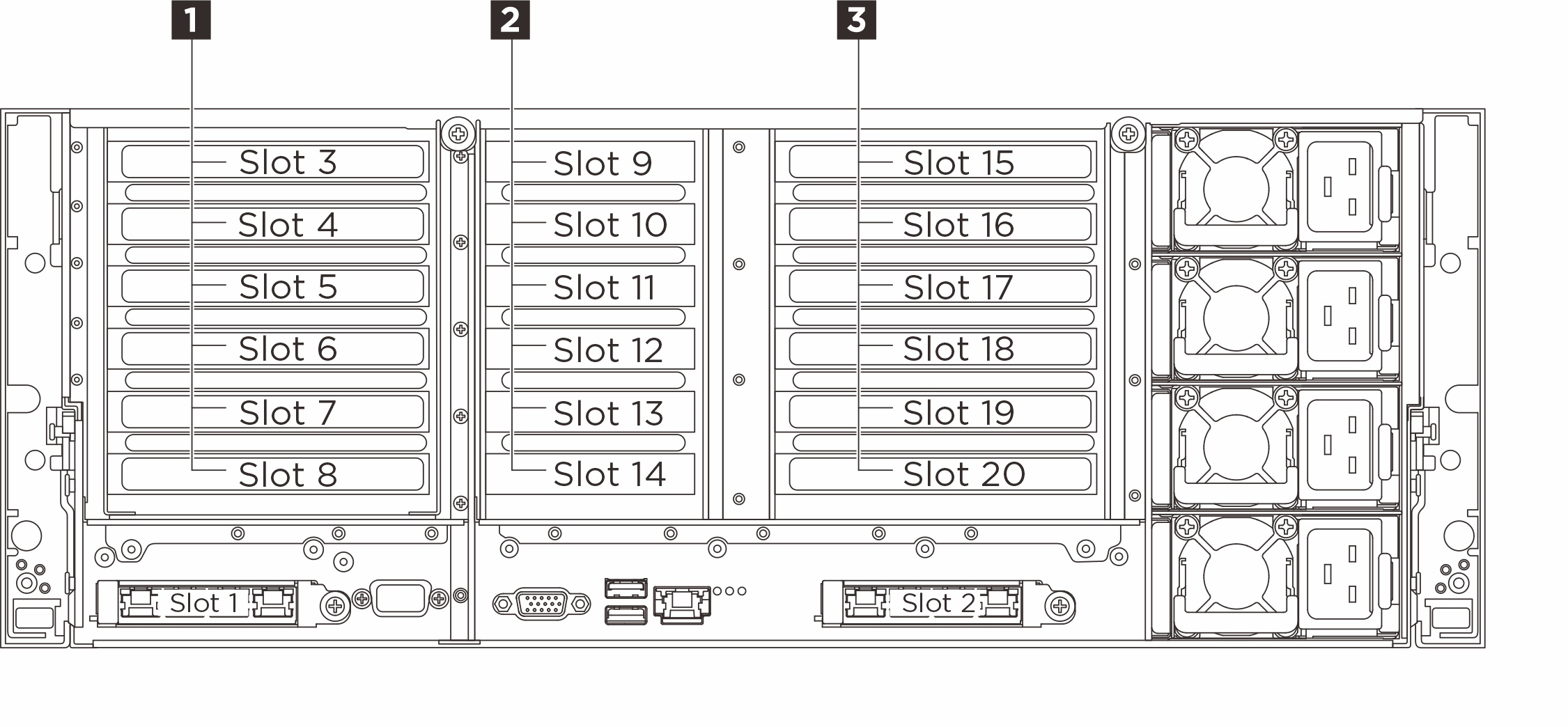

以下插图展示了服务器后视图及 PCIe 插槽编号。

图 1. PCIe 插槽
PCIe slots

可用的 PCIe 插槽取决于转接件和安装的处理器数量。

  • 转接件 A：x8x8 PCIe G4 Riser

  • 转接件 B：2x8 & 4x16 PCIe G5 Riser

  • 转接件 C：6x8 PCIe G5 Riser

表 1. PCIe 插槽可用性
安装的处理器1 转接件 1（A 或 B）2 转接件 2（C）3 转接件 3（A 或 B）
双处理器

  • A：插槽 7、8

  • B：插槽 3、6、8

  • 插槽 11、14

  • A：插槽 19、20

  • B：插槽 15、18、20

四个处理器

  • A：插槽 7、8

  • B：插槽 3、4、5、6、7、8

  • 插槽 9、10、11、12、13、14

  • A：插槽 19、20

  • B：插槽 15、16、17、18、19、20

注

  • 安装 M.2 硬盘组合件时，PCIe 插槽 20 对转接件 B 不可用。

  • 在配备 E3.S 插槽的机箱中，PCIe 插槽 6 和 18 不可用。

  • 安装 Processor Neptune® Core Module时，转接件 2 不可用。

  • 如果将 x16 PCIe 卡安装在 x8 通道 PCIe 插槽中，性能可能会下降。

PCIe 转接件安装规则和顺序​

安装优先顺序PCIe 转接件类型转接件位置优先顺序
1x8x8 PCIe G4 Riser + M.2转接件 3
22x8 & 4x16 PCIe G5 Riser + M.2转接件 3
32x8 & 4x16 PCIe G5 Riser先转接件 3，后转接件 1
4x8x8 PCIe G4 Riser先转接件 3，后转接件 1
56x8 PCIe G5 Riser转接件 2

PCIe 适配器安装规则和顺序​

下表列出了常见 PCIe 适配器的建议插槽安装优先顺序。

安装优先顺序组件PCIe 插槽优先顺序

1

  1. 16i RAID 适配器

  2. 16i HBA 适配器

  3. 8i RAID 适配器

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

双宽 GPU

18, 6, 16, 4

单宽 GPU

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

外部 HBA 适配器

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

OCP 模块

1, 2
