PCIe 라이저 및 어댑터 설치 규칙 및 순서

PCIe 라이저 및 어댑터는 서버에 특정 순서로 설치해야 합니다.

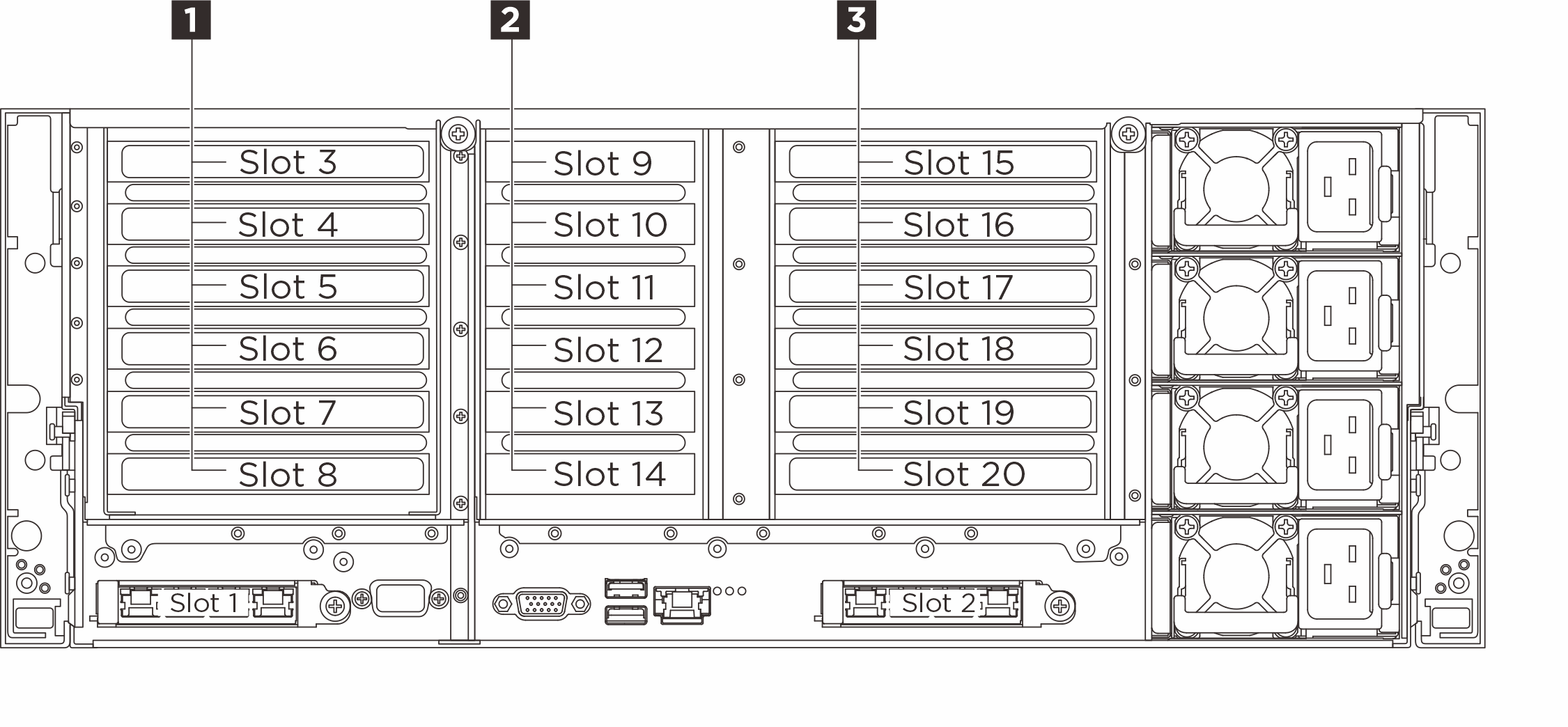

다음 그림은 PCIe 슬롯 번호가 매겨진 서버 뒷면을 보여줍니다.

그림 1. PCIe 슬롯
PCIe slots

사용 가능한 PCIe 슬롯은 설치된 라이저와 프로세서 수에 따라 다릅니다.

  • 라이저 A: x8x8 PCIe G4 Riser

  • 라이저 B: 2x8 & 4x16 PCIe G5 Riser

  • 라이저 C: 6x8 PCIe G5 Riser

표 1. PCIe 슬롯 가용성
설치된 프로세서1 라이저 1(A 또는 B)2 라이저 2(C)3 라이저 3(A 또는 B)
프로세서 2개

  • A: 슬롯 7, 8

  • B: 슬롯 3, 6, 8

  • 슬롯 11, 14

  • A: 슬롯 19, 20

  • B: 슬롯 15, 18, 20

프로세서 4개

  • A: 슬롯 7, 8

  • B: 슬롯 3, 4, 5, 6, 7, 8

  • 슬롯 9, 10, 11, 12, 13, 14

  • A: 슬롯 19, 20

  • B: 슬롯 15, 16, 17, 18, 19, 20

주

  • PCIe 슬롯 20은 M.2 드라이브 어셈블리가 설치된 경우 라이저 B에 사용할 수 없습니다.

  • E3.S 베이가 장착된 섀시에서는 PCIe 슬롯 6 및 18을 사용할 수 없습니다.

  • 라이저 2는 Processor Neptune® Core Module이 설치된 경우 사용할 수 없습니다.

  • x8 레인 PCIe 슬롯에 x16 PCIe 카드가 설치된 경우 성능이 저하될 수 있습니다.

PCIe 라이저 설치 규칙 및 순서​

설치 우선순위PCIe 라이저 유형라이저 위치 우선 순위
1x8x8 PCIe G4 Riser + M.2라이저 3
22x8 & 4x16 PCIe G5 Riser + M.2라이저 3
32x8 & 4x16 PCIe G5 Riser라이저 3, 라이저 1
4x8x8 PCIe G4 Riser라이저 3, 라이저 1
56x8 PCIe G5 Riser라이저 2

PCIe 어댑터 설치 규칙 및 순서​

다음 표는 일반적인 PCIe 어댑터에 권장되는 슬롯 설치 우선순위를 보여줍니다.

설치 우선순위구성 요소PCIe 슬롯 우선 순위

1

  1. 16i RAID 어댑터

  2. 16i HBA 어댑터

  3. 8i RAID 어댑터

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

더블 와이드 GPU

18, 6, 16, 4

싱글 와이드 GPU

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

외부 HBA 어댑터

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

OCP 모듈

1, 2
