Ordre et règles d’installation des adaptateurs et blocs mezzanines PCIe

Les blocs mezzanines et les adaptateurs PCIe doivent être installés dans le serveur selon un ordre spécifique.

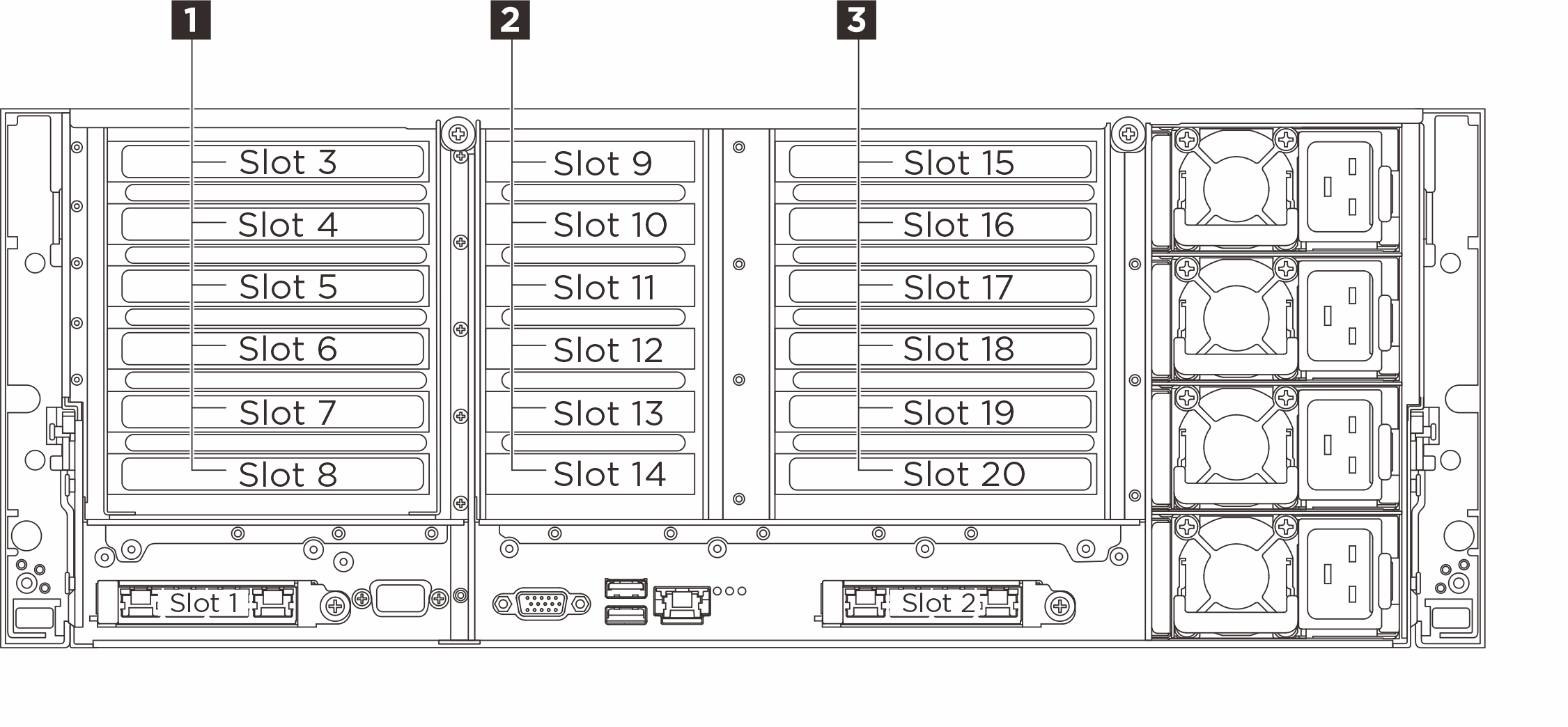

La figure ci-après présente la vue arrière du serveur avec la numérotation des emplacements PCIe.

Figure 1. Emplacements PCIe
PCIe slots

Les emplacements PCIe disponibles dépendent des blocs mezzanines et du nombre de processeurs installés.

  • Carte mezzanine A: x8x8 PCIe G4 Riser

  • Carte mezzanine B: 2x8 & 4x16 PCIe G5 Riser

  • Carte mezzanine C: 6x8 PCIe G5 Riser

Tableau 1. Disponibilité des emplacements PCIe
Processeur installé1 Carte mezzanine 1 (A ou B)2 Carte mezzanine 2 (C)3 Carte mezzanine 3 (A ou B)
Deux processeurs

  • A: emplacements 7, 8

  • B: emplacements 3, 6, 8

  • emplacements 11, 14

  • A: emplacements 19, 20

  • B: emplacements 15, 18, 20

Quatre processeurs

  • A: emplacements 7, 8

  • B: emplacements 3, 4, 5, 6, 7, 8

  • emplacements 9, 10, 11, 12, 13, 14

  • A: emplacements 19, 20

  • B: emplacements 15, 16, 17, 18, 19, 20

Remarque

  • Lorsqu’un bloc d’unités M.2 est installé, l’emplacement PCIe 20 n’est pas disponible pour la carte mezzanine B.

  • Les emplacements PCIe 6 et 18 sont non disponibles dans le châssis avec des baies E3.S.

  • La carte mezzanine 2 n’est pas disponible lorsque le module Processor Neptune® Core Module est installé.

  • Les performances peuvent se dégrader si une carte PCIe x16 est installée dans un emplacement PCIe à 8 voies.

Ordre et règles d’installation des blocs mezzanines PCIe​

Ordre d’installationType de bloc mezzanine PCIePriorité d’emplacement de carte mezzanine
1x8x8 PCIe G4 Riser + M.2Carte mezzanine 3
22x8 & 4x16 PCIe G5 Riser + M.2Carte mezzanine 3
32x8 & 4x16 PCIe G5 RiserCarte mezzanine 3, puis carte mezzanine 1
4x8x8 PCIe G4 RiserCarte mezzanine 3, puis carte mezzanine 1
56x8 PCIe G5 RiserConnecteur de bus 2

Ordre et règles d'installation des adaptateurs PCIe​

Le tableau suivant indique la priorité recommandée d’installation des emplacements pour les adaptateurs PCIe communs.

Ordre d’installationComposantPriorités des emplacements PCIe

1

  1. Adaptateur RAID 16i

  2. Adaptateur HBA 16i

  3. Adaptateur RAID 8i

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

GPU double largeur

18, 6, 16, 4

GPU simple largeur

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

Adaptateur HBA externe

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

Module OCP

1, 2
