กฏและลำดับการติดตั้งตัวยก PCIe และอะแดปเตอร์

ตัวยกและอะแดปเตอร์ PCIe ต้องได้รับการติดตั้งในลำดับที่ระบุในเซิร์ฟเวอร์ของคุณ

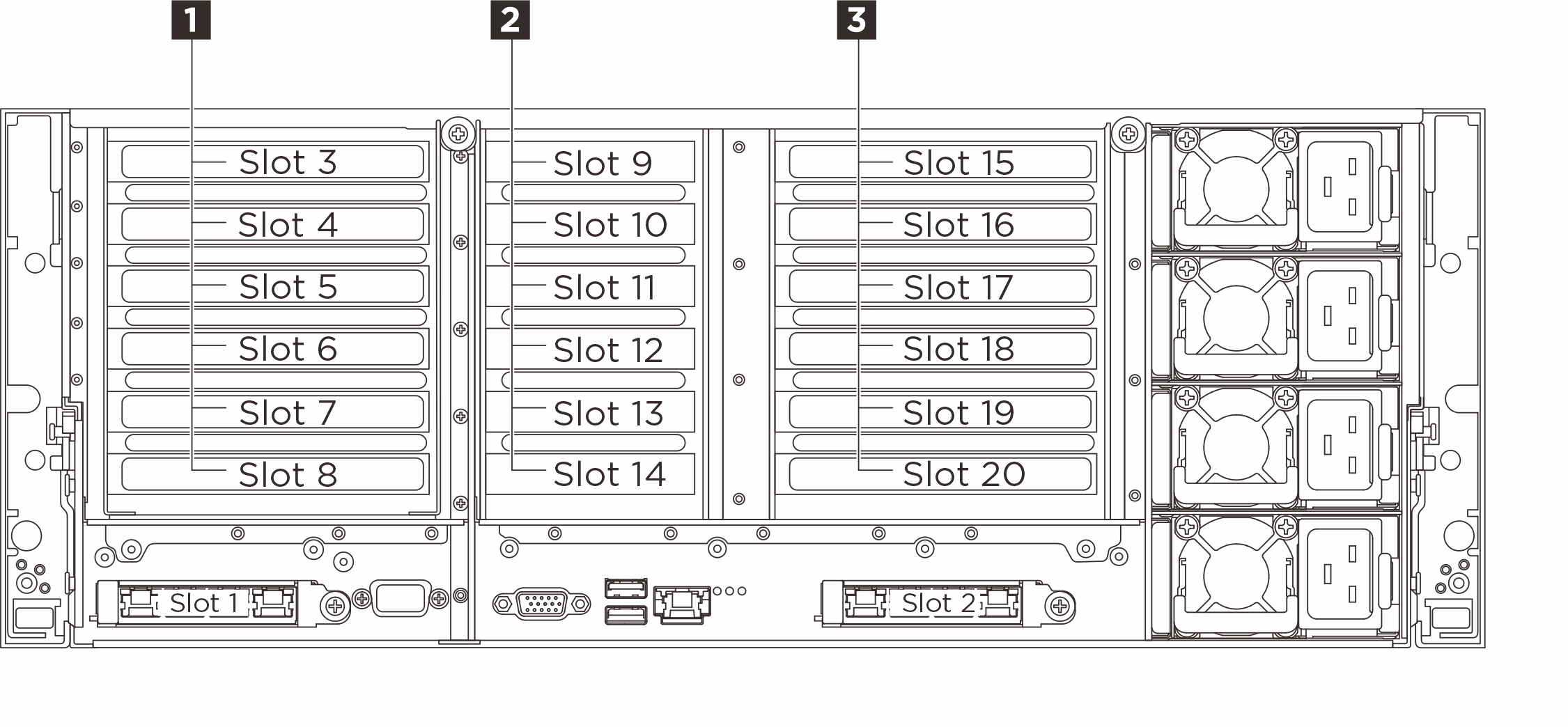

ภาพประกอบต่อไปนี้แสดงมุมมองด้านหลังเซิร์ฟเวอร์ที่มีหมายเลขช่องเสียบ PCIe

รูปที่ 1. ช่องเสียบ PCIe
PCIe slots

ช่องเสียบ PCIe ที่ใช้ได้จะขึ้นอยู่กับตัวยกและจำนวนโปรเซสเซอร์ที่ติดตั้ง

  • ตัวยก A: ตัวยก x8x8 PCIe G4

  • ตัวยก B: ตัวยก 2x8 และ 4x16 PCIe G5

  • ตัวยก C: ตัวยก 6x8 PCIe G5

ตารางที่ 1. ความพร้อมใช้งานของช่อง PCIe
ติดตั้งโปรเซสเซอร์แล้ว1 ตัวยก 1 (A หรือ B)2 ตัวยก 2 (C)3 ตัวยก 3 (A หรือ B)
โปรเซสเซอร์สองตัว

  • A: ช่องเสียบ 7, 8

  • B: ช่องเสียบ 3, 6, 8

  • ช่องเสียบ 11, 14

  • A: ช่องเสียบ 19, 20

  • B: ช่องเสียบ 15, 18, 20

โปรเซสเซอร์สี่ตัว

  • A: ช่องเสียบ 7, 8

  • B: ช่องเสียบ 3, 4, 5, 6, 7, 8

  • ช่องเสียบ 9, 10, 11, 12, 13, 14

  • A: ช่องเสียบ 19, 20

  • B: ช่องเสียบ 15, 16, 17, 18, 19, 20

หมายเหตุ

  • ช่องเสียบ PCIe 20 บนตัวยก B จะใช้ไม่ได้ เมื่อติดตั้งส่วนประกอบไดรฟ์ M.2

  • ช่องเสียบ PCIe 6 และ 18 ใช้ไม่ได้กับเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S.

  • ตัวยก 2 ไม่พร้อมใช้งานเมื่อติดตั้ง Processor Neptune® Core Module

  • ช่องเสียบ PCIe 5 และ 17 ใช้ไม่ได้กับเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S และ Processor Neptune® Core Module

  • ประสิทธิภาพอาจลดลงเมื่อติดตั้งการ์ด PCIe x16 ในช่องเสียบ PCIe เลน x8

กฏและลำดับการติดตั้งตัวยก PCIe​

ลำดับความสำคัญการติดตั้งประเภทตัวยก PCIeลำดับความสำคัญของตำแหน่งตัวยก
1ตัวยก x8x8 PCIe G4 พร้อมตัวครอบ M.2ตัวยก 3
2ตัวยก 2x8 และ 4x16 PCIe G5 พร้อมตัวครอบ M.2ตัวยก 3
3ตัวยก 2x8 และ 4x16 PCIe G5ตัวยก 3 จากนั้นตัวยก 1
4ตัวยก x8x8 PCIe G4ตัวยก 3 จากนั้นตัวยก 1
5ตัวยก 6x8 PCIe G5ตัวยก 2

กฏและลำดับการติดตั้งอะแดปเตอร์ PCIe​

ตารางต่อไปนี้แสดงรายการลำดับความสำคัญของการติดตั้งช่องเสียบที่แนะนาของอะแดปเตอร์ PCIe ทั่วไป

ลำดับความสำคัญการติดตั้งส่วนประกอบลำดับความสำคัญของช่องเสียบ PCIe

1

  1. อะแดปเตอร์ RAID 16i

  2. อะแดปเตอร์ HBA 16i

  3. อะแดปเตอร์ RAID 8i

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

GPU ความกว้างสองเท่า

18, 6, 16, 4

GPU ความกว้างปกติ

18, 6, 16, 4, 3, 15, 5, 17

4

  • ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  • ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  • ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

  • ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  • ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

อะแดปเตอร์ HBA ภายนอก

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

โมดูล OCP

1, 2
