PCIe ライザーおよびアダプターの取り付け規則と順序

PCIe ライザーおよびアダプターは、特定の順序でご使用のサーバーに取り付ける必要があります。

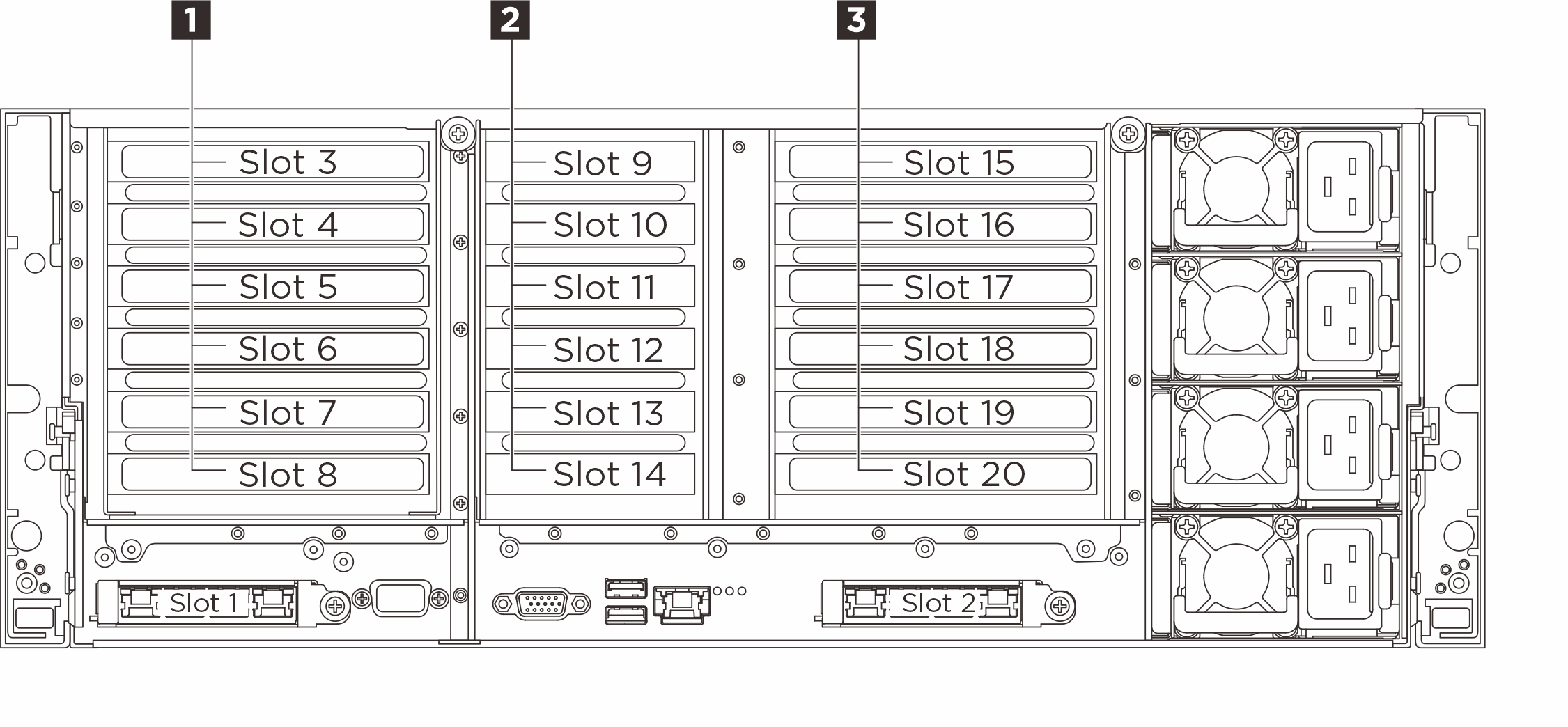

次の図は、PCIe スロットの番号が付けられたサーバー背面図を示しています。

図 1. PCIe スロット
PCIe slots

使用可能なPCIe スロットは、ライザーと取り付けられているプロセッサーの数によって異なります。

  • ライザーA: x8x8 PCIe G4 Riser

  • ライザーB: 2x8 & 4x16 PCIe G5 Riser

  • ライザーC: 6x8 PCIe G5 Riser

表 1. PCIe スロットの可用性
取り付けられているプロセッサー1 ライザー 1 (AまたはB)2 ライザー 2 (C)3 ライザー3 (AまたはB)
プロセッサー x 2

  • A: スロット7、8

  • B: スロット3、6、8

  • スロット11、14

  • A: スロット19、20

  • B: スロット15、18、20

プロセッサー 4 個

  • A: スロット7、8

  • B: スロット3、4、5、6、7、8

  • スロット9、10、11、12、13、14

  • A: スロット19、20

  • B: スロット15、16、17、18、19、20

注

  • PCIe スロット 20 は、M.2 ドライブ・アセンブリーが取り付けられている場合、ライザー B では使用できません。

  • PCIe スロット 6 および 18 は、E3.S ベイを搭載したシャーシでは使用できません。

  • Processor Neptune® Core Moduleが取り付けられている場合、ライザー 2 は使用できません。

  • x16 PCIe カードが x8 レーン PCIe スロットに取り付け済みである場合、パフォーマンスが低下する可能性があります。

PCIe ライザーの取り付け規則と順序​

取り付けの優先順位PCIe ライザー・タイプライザーの位置の優先順位
1x8x8 PCIe G4 Riser + M.2ライザー 3
22x8 & 4x16 PCIe G5 Riser + M.2ライザー 3
32x8 & 4x16 PCIe G5 Riserライザー 3、次にライザー 1
4x8x8 PCIe G4 Riserライザー 3、次にライザー 1
56x8 PCIe G5 Riserライザー 2

PCIe アダプターの取り付け規則と順序​

次の表は、一般的な PCIe アダプターにおける推奨されるスロット取り付け優先順位を示しています。

取り付けの優先順位コンポーネントPCIe スロットの優先順位

1

  1. 16i RAID アダプター

  2. 16i HBA アダプター

  3. 8i RAID アダプター

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

ダブル・ワイド GPU

18, 6, 16, 4

シングル・ワイド GPU

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

外部HBAアダプター

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

OCP モジュール

1, 2
