Règles et ordre d’installation d’un module de mémoire
Les modules de mémoire doivent être installés dans un ordre donné, en fonction de la configuration de mémoire que vous mettez en place et du nombre de processeurs et de modules de mémoire installés sur votre serveur.
Types de mémoire pris en charge
Pour plus d’informations sur les types de modules de mémoire pris en charge par le serveur, voir la section Spécifications techniques.
Des informations sur l’optimisation des performances mémoire et la configuration de la mémoire sont disponibles sur le site Lenovo Press à l’adresse suivante :
En outre, vous pouvez utiliser un configurateur de mémoire, qui est disponible sur le site suivant :
Lenovo Enterprise Solutions Configurator (configurations de mémoire)
Vous trouverez ci-dessous des informations spécifiques sur l’ordre d’installation requis des modules de mémoire dans votre serveur en fonction de la configuration système et du mode mémoire que vous implémentez.

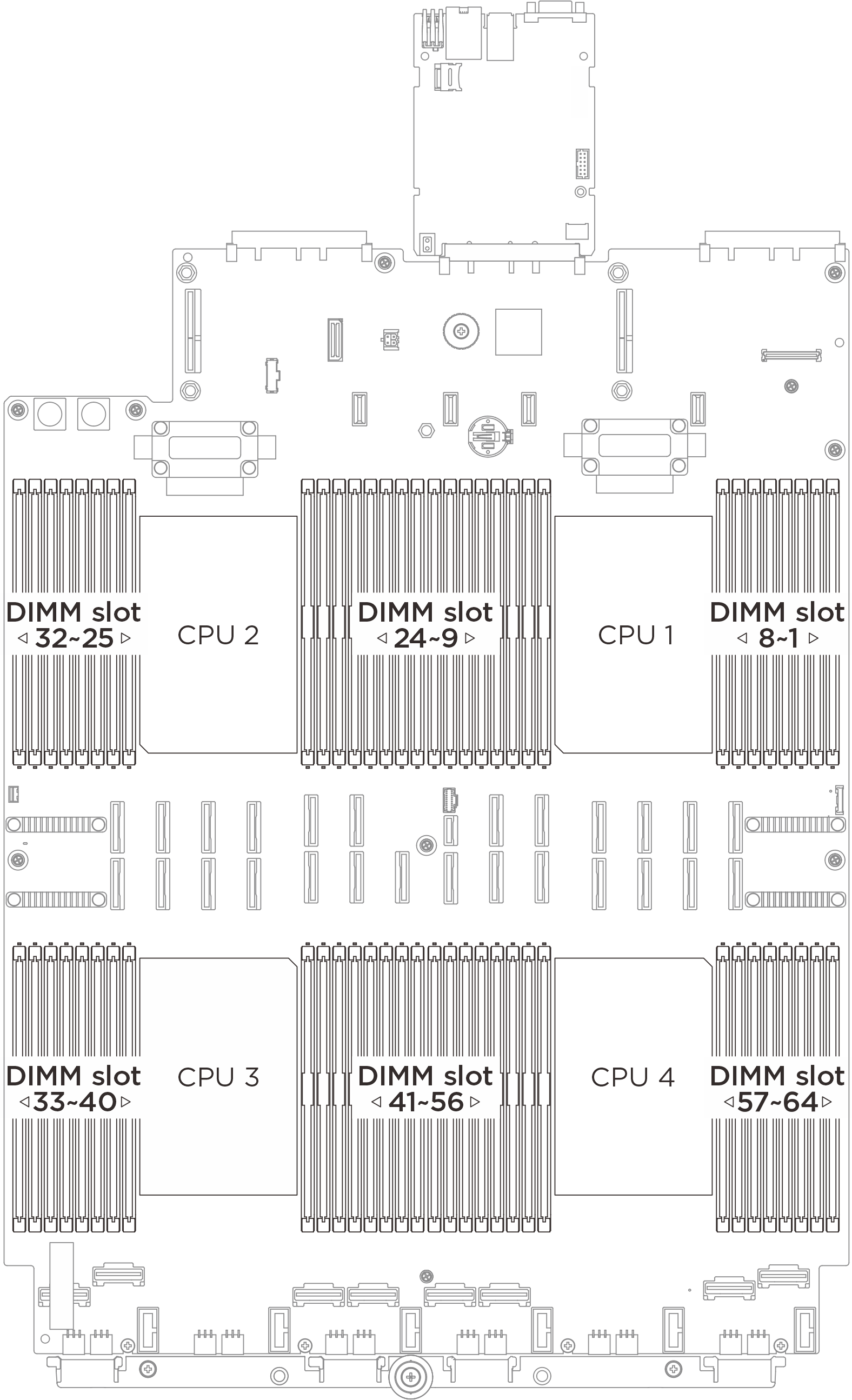

Disposition des modules de mémoire et des processeurs
Le tableau de configuration des canaux de mémoire ci-dessous montre les relations entre les processeurs, les contrôleurs de mémoire, les canaux de mémoire et le numéro d’emplacement des modules de mémoire.
| Processeur | UC 1 | |||||||||||||||
| Contrôleur | iMC3 | iMC2 | iMC1 | iMC0 | iMC4 | iMC5 | iMC6 | iMC7 | ||||||||
| Canal | CH3 | CH2 | CH2 | CH0 | CH4 | CH5 | CH6 | CH7 | ||||||||
| N° emplacement | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N° DIMM | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
| Processeur | UC 2 | |||||||||||||||
| Contrôleur | iMC3 | iMC2 | iMC1 | iMC0 | iMC4 | iMC5 | iMC6 | iMC7 | ||||||||
| Canal | CH3 | CH2 | CH2 | CH0 | CH4 | CH5 | CH6 | CH7 | ||||||||
| N° emplacement | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N° DIMM | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 |
| Processeur | UC 3 | |||||||||||||||
| Contrôleur | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Canal | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 | ||||||||
| N° emplacement | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N° DIMM | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Processeur | UC 4 | |||||||||||||||
| Contrôleur | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Canal | CH7 | CH6 | CH5 | CH4 | CH0 | CH1 | CH2 | CH3 | ||||||||
| N° emplacement | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| N° DIMM | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 |
Instruction d'installation du module de mémoire
Au moins une barrette DIMM est requise pour chaque processeur. Pour des performances satisfaisantes, installez au moins huit barrettes DIMM par processeur.
Lorsque vous remplacez une barrette DIMM, le serveur offre une fonction d’activation de barrette DIMM automatique qui vous évite de devoir activer la nouvelle barrette DIMM manuellement à l’aide de l’utilitaire Setup Utility.
