ติดตั้งตัวครอบ E3.S CMM และแบ็คเพลน
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบและแบ็คเพลน E3.S CMM
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ปฏิบัติตามกฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์ใน กฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์
ขั้นตอน

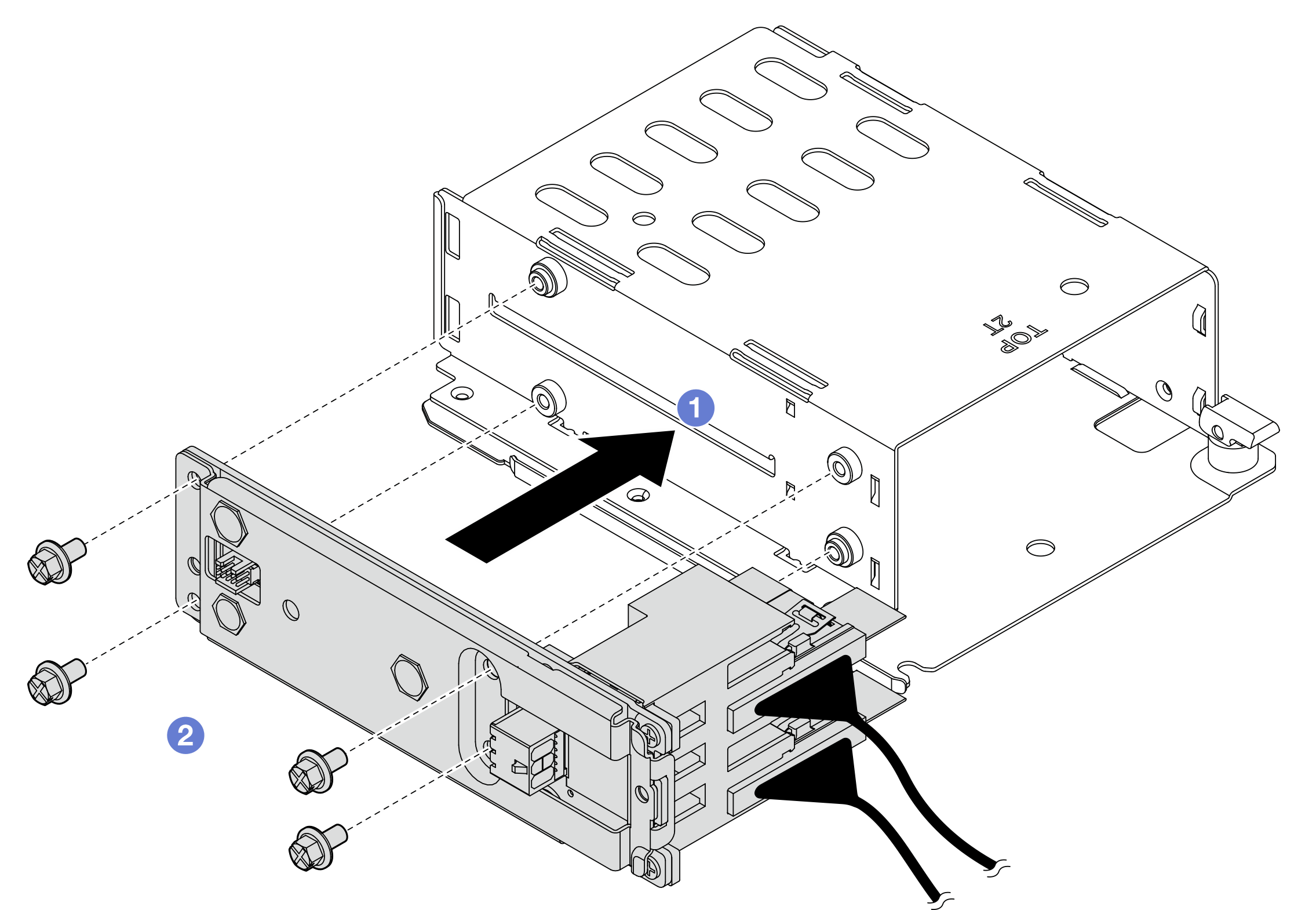

- ติดตั้งแบ็คเพลนที่ตัวครอบ E3.S 2Tรูปที่ 1. การติดตั้งแบ็คเพลน
ติดตั้งแบ็คเพลนที่ตัวครอบ
ขันสกรูสี่ตัวเพื่อยึดแบ็คเพลน

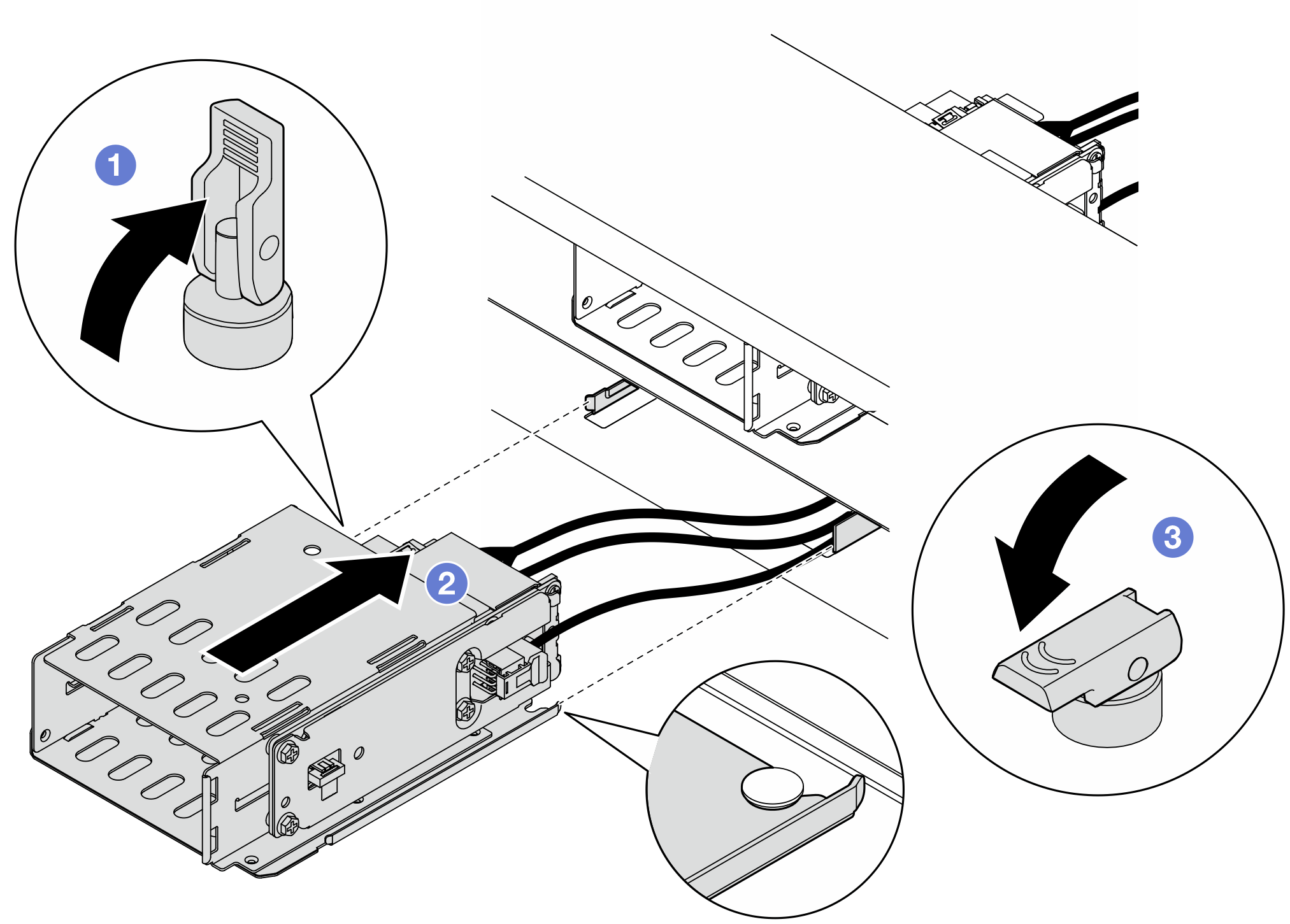

- ติดตั้งตัวครอบ E3.S 2Tรูปที่ 2. การติดตั้งตัวครอบ E3.S 2T
- ตรวจสอบให้แน่ใจว่าสลักอยู่ในตำแหน่งเปิด
- เลื่อนตัวครอบเข้าไปในตัวเครื่องจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
กดสลักลงเพื่อยึดตัวครอบ
หลังจากดำเนินการเสร็จ
ติดตั้งแผงครอบ CMM หรือแผงครอบ CMM และฝา E3.S ดู ติดตั้ง CMM แบบไม่ใช่ Hot-swap ของ E3.S
- ติดตั้งตัวครอบพัดลมกลับเข้าที่ ดูติดตั้งตัวครอบพัดลม
- ติดตั้งพัดลมกลับเข้าที่ ดู ติดตั้งพัดลม
ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
