安裝 2.5 吋熱抽換硬碟

請依照本節中的指示安裝 2.5 吋熱抽換硬碟。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 為確保系統充分冷卻，每一個機槽中未安裝硬碟或機槽填充板時，操作伺服器的時間請勿超過 2 分鐘。

  • 對硬碟、硬碟控制器（包括整合在主機板組件上的控制器）、硬碟背板或硬碟纜線進行變更之前，請先備份硬碟中儲存的所有重要資料。

  • 在您卸下 RAID 陣列的任何元件（硬碟、RAID 卡等）之前，請先備份所有的 RAID 配置資訊。

註

如需取得此伺服器支援的選配裝置完整清單，請參閱 Lenovo ServerProven 網站。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸；然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. 如果插槽中已安裝硬碟填充板，請將其卸下。
  3. 安裝 2.5 吋硬碟。

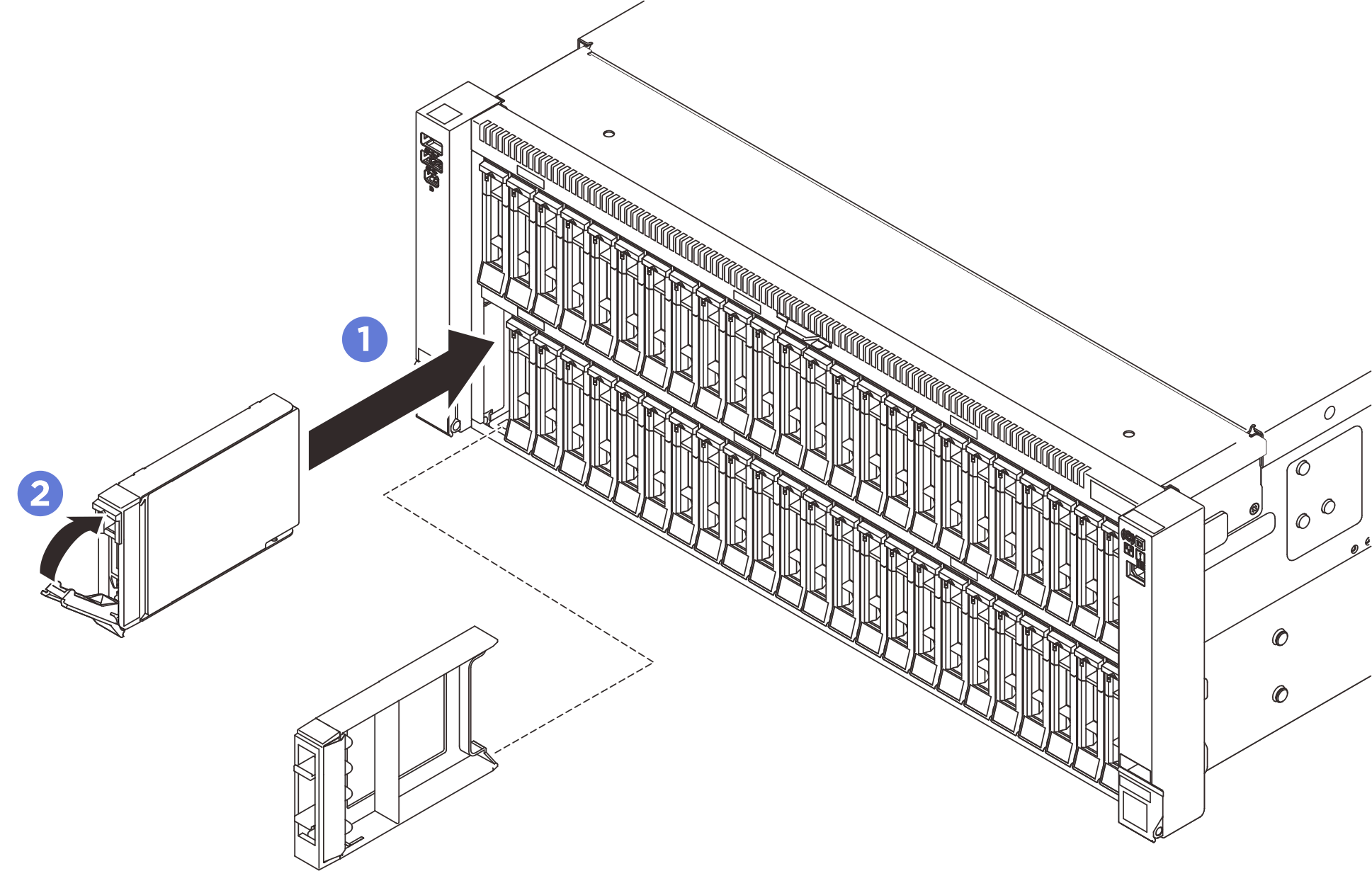

    圖 1. 安裝 2.5 吋硬碟
    Installing a 2.5-inch drive
    1. 確定匣把手處於打開的位置。將硬碟滑入機槽，並推動直到停住。
    2. 將把手轉回鎖定位置。

在您完成之後

  1. 檢查硬碟狀態 LED，確認硬碟是否正常運作。
    • 如果黃色 LED 亮起，表示發生故障且必須更換。
    • 如果綠色 LED 閃動，表示硬碟運作中。
    註
    如果已針對 RAID 作業透過 ThinkSystem RAID 配接卡配置伺服器，則在安裝硬碟之後，您可能必須重新配置磁碟陣列。如需 RAID 作業的相關資訊，以及有關使用 ThinkSystem RAID 配接卡的完整指示，請參閱 ThinkSystem RAID 配接卡文件。

  2. 如果任何機槽空了，請用機槽填充板填充它們。

  3. 如果已針對三模式安裝了配備 U.3 NVMe 硬碟的 2.5 吋硬碟背板。透過 XCC Web GUI 為背板上的選定硬碟插槽啟用 U.3 x1 模式。請參閱U.3 NVMe 硬碟可以在 NVMe 連線中偵測到，但在三態中偵測不到。
