安装 2.5 英寸热插拔硬盘

按照本节中的说明安装 2.5 英寸热插拔硬盘。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 为了确保系统充分散热，请勿在每个插槽中未安装硬盘或硬盘插槽填充件的情况下使服务器运行超过两分钟。

  • 在对硬盘、硬盘控制器（包括集成在主板组合件上的控制器）、硬盘背板或硬盘线缆做出更改之前，请先备份硬盘上存储的所有重要数据。

  • 在卸下 RAID 阵列的任何组件（硬盘、RAID 卡等）之前，请备份所有 RAID 配置信息。

注

有关此服务器支持的可选设备的完整列表，请访问 Lenovo ServerProven 网站。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 将装有新部件的防静电包与服务器外部任何未上漆的表面接触；然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 如果硬盘插槽中已装有硬盘填充件，请将填充件卸下。
  3. 安装 2.5 英寸硬盘。

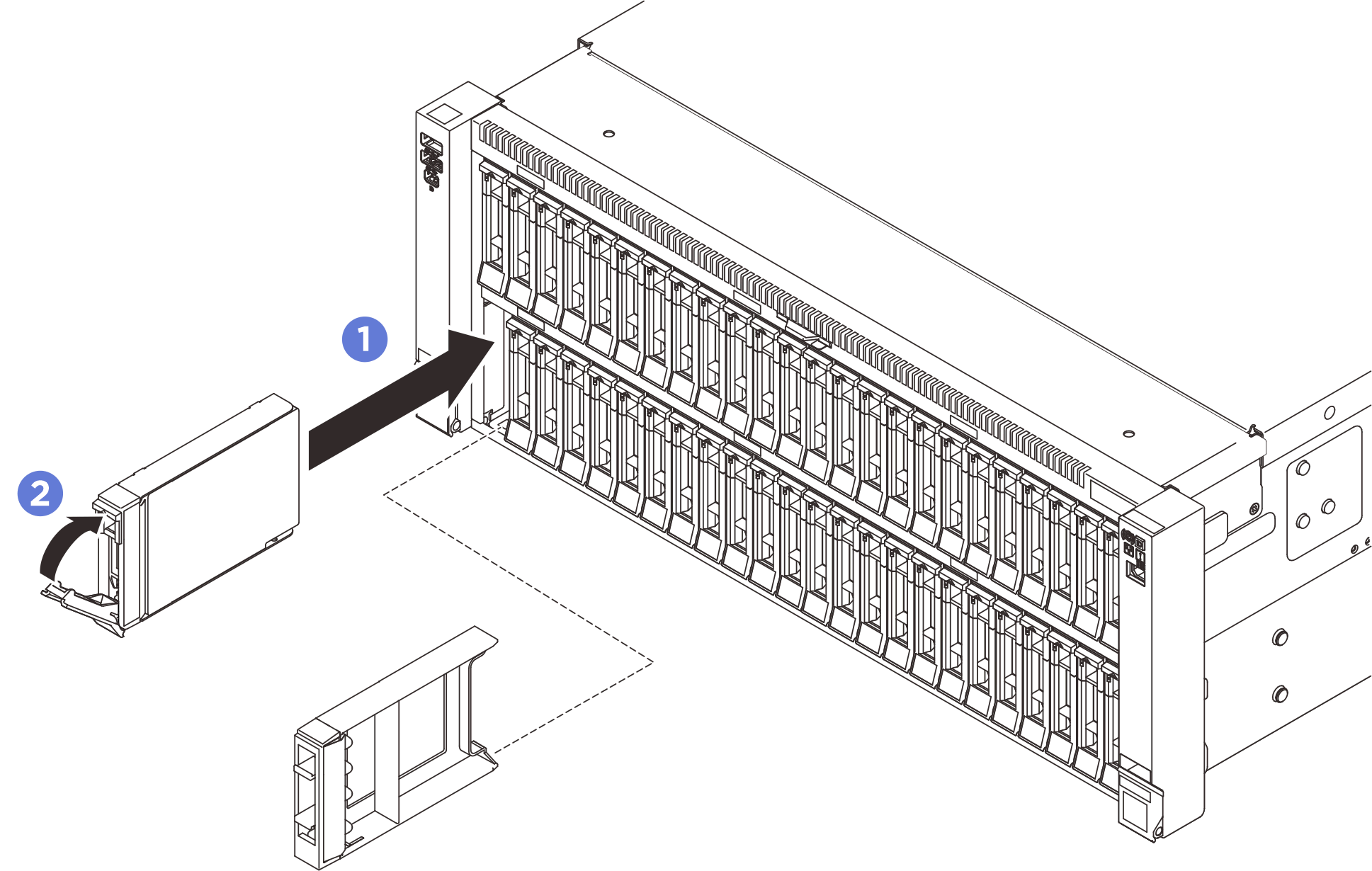

    图 1. 安装 2.5 英寸硬盘
    Installing a 2.5-inch drive
    1. 确保托盘手柄处于打开位置。将硬盘滑入硬盘插槽，直到无法推动为止。
    2. 将手柄旋转回锁定位置。

完成之后

  1. 检查硬盘状态 LED 以确认硬盘是否正常运行。
    • 如果黄色 LED 持续点亮，表明发生故障，必须进行更换。
    • 如果绿色 LED 闪烁，表明硬盘正常工作。
    注
    如果将服务器配置为通过 ThinkSystem RAID 适配器执行 RAID 操作，那么在安装硬盘之后可能需要重新配置磁盘阵列。有关 RAID 操作的其他信息以及有关使用 ThinkSystem RAID 适配器的完整说明，请参阅 ThinkSystem RAID 适配器文档。

  2. 如果有任何硬盘插槽留空，请用硬盘插槽填充件填充这些插槽。

  3. 如果已安装支持三模式的配备 U.3 NVMe 硬盘的 2.5 英寸硬盘背板，请通过 XCC Web GUI 为背板上选定的硬盘插槽启用 U.3 x1 模式。请参阅U.3 NVMe 硬盘可在 NVMe 连接中检测到，但在三模式中检测不到。
