配備 E3.S 2T 機槽之伺服器型號的正面圖

本節包含配備 CXL 記憶體模組 (CMM) 專用 E3.S 2T 機槽之伺服器型號正面圖的相關資訊。

配備 E3.S 2T 機槽之伺服器型號的正面圖​

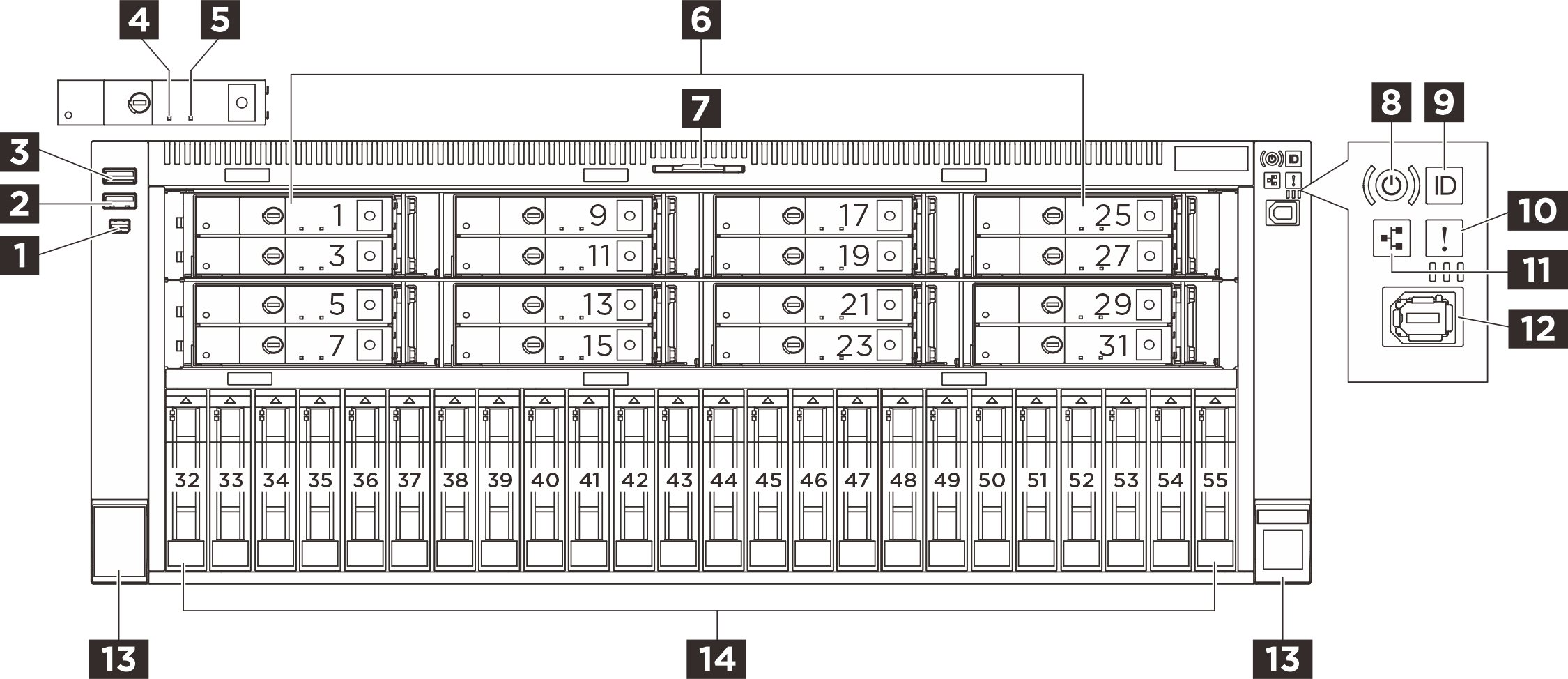

圖 1. 配備 E3.S 2T 機槽之伺服器型號的正面圖
Front view of the sever model with E3.S 1T bays
1 Mini DisplayPort 接頭2 USB 3.2 Gen 1 (5 Gbps) 接頭
3 具有 USB2.0 XCC 管理功能的 USB 3.2 Gen 1 (5 Gbps) 接頭4 CMM 故障 LED（琥珀色）
5 CMM 性能狀態 LED（白色）6 E3.S 機槽
7 拉出式資訊標籤8 具有 LED（綠色）的電源按鈕
9 具有 LED（藍色）的系統 ID 按鈕10 系統錯誤 LED（黃色）
11 網路活動 LED（綠色）12 外部診斷接頭
13 機架鬆開閂鎖14 2.5 吋機槽

1 Mini DisplayPort 接頭​

Mini DisplayPort (MiniDP) 接頭可用於連接高效能顯示器和配備視訊轉換器的直接驅動顯示器，或使用 MiniDP 接頭的裝置。

2 USB 3.1 Gen 1 (5 Gbps) 接頭​

USB 3.1 Gen 1 (5 Gbps) 接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

3 具有 USB2.0 XCC 管理功能的 USB 3.2 Gen 1 (5 Gbps) 接頭​

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭；可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

此外，此接頭還可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。

4 5 E3.S CMM LED​

每個 E3.S CMM 皆隨附活動 LED 和狀態 LED。

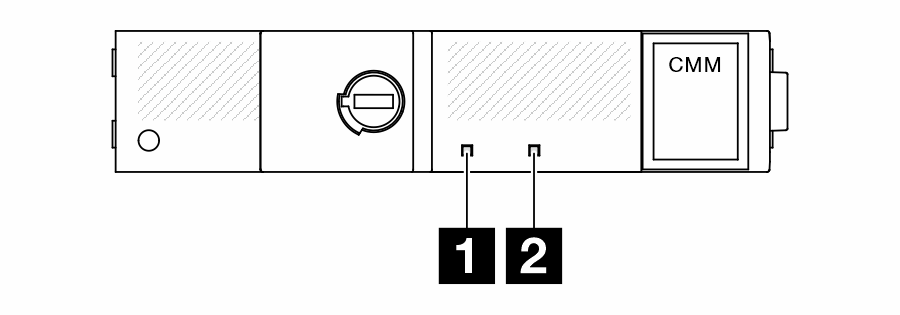

圖 2. E3.S CMM LED
E3.S 2T drive LEDs
LED狀態說明
1 故障 LED（琥珀色）關CMM 性能良好。
開CMM 故障。
2 性能狀態 LED（白色）開CMM 已開啟電源但非使用中。不允許移除。
閃爍CMM 使用中。不允許移除。
關CMM 未開啟電源。允許移除。

6 E3.S 機槽​

這些機槽會用於安裝非熱抽換 E3.S CXL 記憶體模組 (CMM)。安裝 CMM 時，請依照機槽號碼順序進行。使用所有 E3.S 機槽可保護伺服器的 EMI 完整性和散熱功能。空機槽必須以機槽填充板或硬碟填充板蓋住。

7 拉出式資訊標籤​

此標籤包含網路資訊，例如 MAC 位址和 XCC 網路存取標籤。

8 具有 LED（綠色）的電源按鈕​

按下此按鈕可手動開啟和關閉伺服器。電源 LED 的狀態如下：
狀態顏色說明
恆亮綠色伺服器已開啟且正在執行中。
緩慢閃爍（大約每秒閃爍一次）綠色伺服器已關閉，但已備妥可開啟電源（待命狀態）。
快速閃爍（大約每秒閃爍四次）綠色
  • 伺服器已關閉，但 XClarity Controller 正在起始設定，且伺服器尚未備妥，無法開啟電源。
  • 主機板組件電源出現故障。
關無已切斷電源，或是電源供應器發生故障。

9 具有 LED（藍色）的系統 ID 按鈕​

使用這個系統 ID 按鈕和藍色系統 ID LED，可讓您看見並定位該伺服器。系統 ID LED 也在伺服器背面。每次按下系統 ID 按鈕，兩個系統 ID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。您也可以使用 Lenovo XClarity Controller 或遠端管理程式來變更系統 ID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。

10 系統錯誤 LED（黃色）​

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。
狀態顏色說明動作
開琥珀色伺服器上偵測到錯誤。原因可能包括但不限於下列錯誤：

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 熱抽換風扇已卸下。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

  • 處理器錯誤。

  • 系統 I/O 板或處理器板錯誤。

  • 在 Processor Neptune® Core Module 上偵測到異常狀態。

  • 請檢查 Lenovo XClarity Controller 事件日誌和系統事件日誌，以判斷錯誤的確切原因。

  • 檢查伺服器中的其他 LED 是否亮起了。這將引導您找到錯誤來源。請參閱透過系統 LED 和診斷顯示器進行疑難排解。

  • 必要的話，請儲存日誌。

註
對於安裝了 Processor Neptune® Core Module 的伺服器型號，需要打開上蓋才能檢查洩漏偵測感應器模組的 LED 狀態。如需更多指示，請參閱洩漏偵測感應器模組 LED。
關無伺服器已關閉，或是伺服器已啟動且正常運作。無。

11 網路活動 LED（綠色）​

已安裝 OCP 模組時，正面 I/O 組件上的網路活動 LED 可協助您識別網路連線功能和活動。如果未安裝 OCP 模組，則此 LED 會熄滅。
狀態顏色說明
開綠色伺服器已連接至網路。
閃爍綠色網路已連接並作用中。
關無伺服器與網路中斷連接。
註
如果在已安裝 OCP 模組的情況下，網路活動 LED 熄滅，請檢查伺服器背面的網路埠，以判定哪一個網路埠已中斷連接。

12 外部診斷接頭​

此接頭用於連接外部診斷手持裝置。如需詳細資料，請參閱 外部診斷手持裝置。

13 機架鬆開閂鎖​

如果您的伺服器是安裝在機架中，可以使用機架閂鎖協助將伺服器滑出機架。您也可以使用機架閂鎖和螺絲，將伺服器固定在機架中，使伺服器無法滑出（特別是在容易振動的區域）。

14 2.5 吋機槽​

這些機槽會用於安裝熱抽換 2.5 吋硬碟。當您安裝硬碟時，請依照機槽號碼順序進行。使用所有機槽可保護伺服器的 EMI 完整性和散熱功能。空機槽必須以機槽填充板或硬碟填充板蓋住。
