背面圖

伺服器背面可供存取數個元件，包括電源供應器、PCIe 配接卡、序列埠和乙太網路埠。

註
視配置而定，您的伺服器可能與圖片稍有不同。

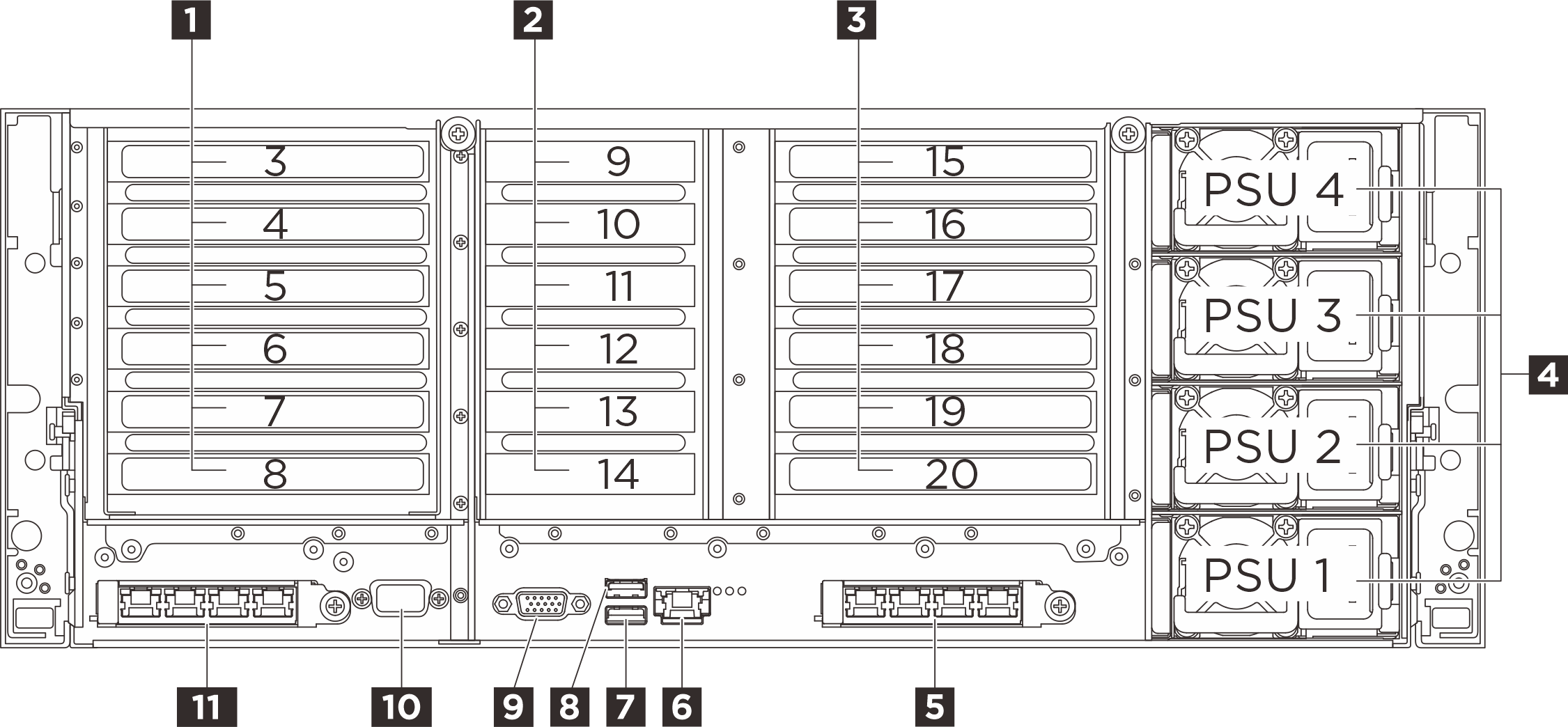

圖 1. 背面圖
Rear view
1 PCIe 擴充卡 1（PCIe 插槽 3-8）2 PCIe 擴充卡 2（PCIe 插槽 9-14）
3 PCIe 擴充卡 3（PCIe 插槽 15-20）*4 電源供應器機槽 1-4
5 OCP 插槽 26 XCC 系統管理埠 (1 GB RJ-45)
7 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（視配置而定）8 USB 3.2 Gen 1 (5 Gbps) 接頭
9 VGA 接頭10 序列埠（選配）
11 OCP 插槽 1
註
選配的 M.2 硬碟組件可以安裝在 PCIe 插槽 15 或 20 上。

1 PCIe 擴充卡 1​

請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。

表 1. PCIe 擴充卡 1 和對應的 PCIe 插槽
PCIe 插槽x8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
插槽 3不適用x16 (Gen5 x8)
插槽 4不適用x16 (Gen5 x16)*
插槽 5不適用x16 (Gen4 x8)
插槽 6不適用x16 (Gen5 x16)*
插槽 7x16 (Gen4 x8)x16 (Gen5 x16)
插槽 8x16 (Gen4 x8)x16 (Gen5 x16)
註

  • * 插槽 4 支援佔用插槽 3 和 4 的雙寬 GPU。

  • * 插槽 6 支援佔用插槽 5 和 6 的雙寬 GPU。

2 PCIe 擴充卡 2​

請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。

表 2. PCIe 擴充卡 2 和對應的 PCIe 插槽
PCIe 插槽6x8 PCIe G5 Riser
插槽 9x16 (Gen5 x8)
插槽 10x16 (Gen5 x8)
插槽 11x16 (Gen5 x8)
插槽 12x16 (Gen5 x8)
插槽 13x16 (Gen5 x8)
插槽 14x16 (Gen5 x8)
註
插槽 9-14 支援半高 PCIe 配接卡。

3 PCIe 擴充卡 3​

請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。

表 3. PCIe 擴充卡 3 和對應的 PCIe 插槽
PCIe 插槽x8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
插槽 15不適用M.2 機槽（選配）x16 (Gen5 x8)x16 (Gen5 x8)
插槽 16不適用不適用x16 (Gen5 x16)*x16 (Gen5 x16)*
插槽 17不適用不適用x16 (Gen4 x8)x16 (Gen4 x8)
插槽 18不適用不適用x16 (Gen5 x16)*x16 (Gen5 x16)*
插槽 19x16 (Gen4 x8)x16 (Gen4 x8)x16 (Gen5 x16)x16 (Gen5 x16)
插槽 20x16 (Gen4 x8)x16 (Gen4 x8)x16 (Gen5 x16)M.2 機槽（選配）
註

  • * 插槽 16 支援佔用插槽 15 和 16 的雙寬 GPU。

  • * 插槽 18 支援佔用插槽 17 和 18 的雙寬 GPU。

4 電源供應器機槽 1-4（從下到上）​

在這些機槽中安裝電源供應器、並將它們連接至電源線。確定已正確地連接電源線。請參閱技術規格以瞭解此系統支援的電源供應器。

如需 LED 的相關資訊，請參閱電源供應器 LED。

5 11 OCP 插槽​

系統可能支援 2 埠或 4 埠 OCP 模組用於網路連線。埠編號如下圖所示。

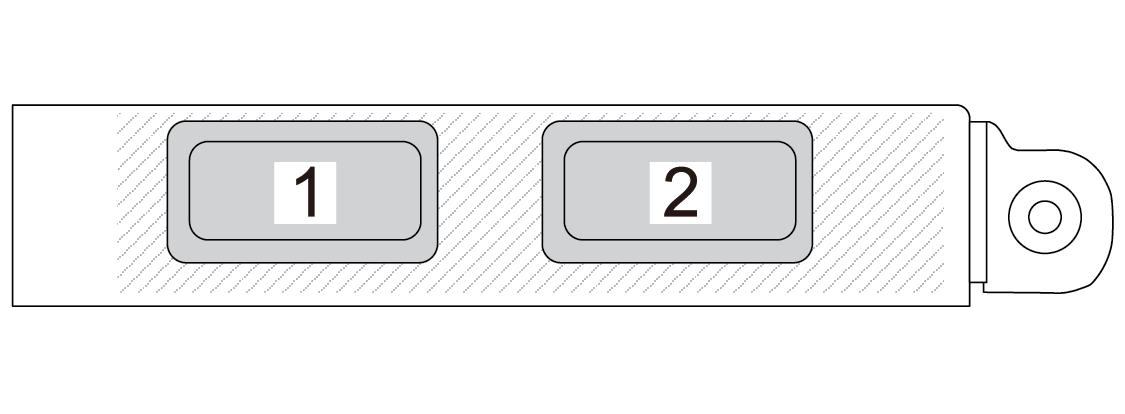

圖 2. 埠編號 — 2 埠 OCP 模組
Port numbering — 2-port OCP 3.0 Ethernet adapter

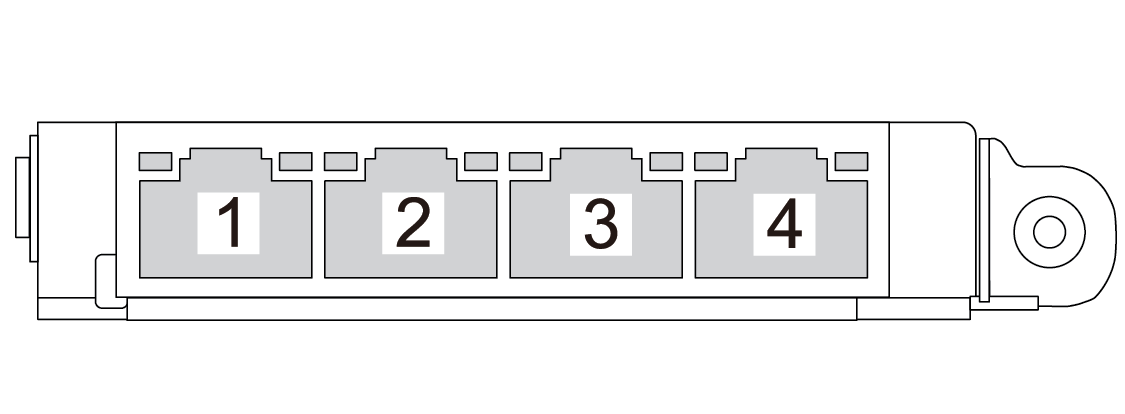

圖 3. 埠編號 — 4 埠 OCP 3.0 模組
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC 系統管理埠 (1 GB RJ-45)​

伺服器具有專供 Lenovo XClarity Controller (XCC) 功能使用的 1 GB RJ-45 接頭。透過系統管理埠，您可以使用乙太網路纜線將筆記型電腦連接至管理埠以直接存取 Lenovo XClarity Controller。確定您已修改筆記型電腦上的 IP 設定，使其位在與伺服器預設值相同的網路中。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。

如需相關資訊，請參閱下列內容：

7 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（視配置而定）​

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭；可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

當正面沒有 USB 接頭時，此接頭可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。

8 USB 3.2 Gen 1 (5 Gbps) 接頭​

此接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

9 VGA 接頭​

將顯示器連接到此接頭。

10 序列埠（選配）​

將 9 插腳序列裝置連接到此接頭。此序列埠是與 XCC 共用。XCC 可以使用 Serial over LAN (SOL) 來控制共用序列埠，以重新導向序列資料流量。

  • 背面 LED
    本主題提供伺服器背面 LED 的相關資訊。
