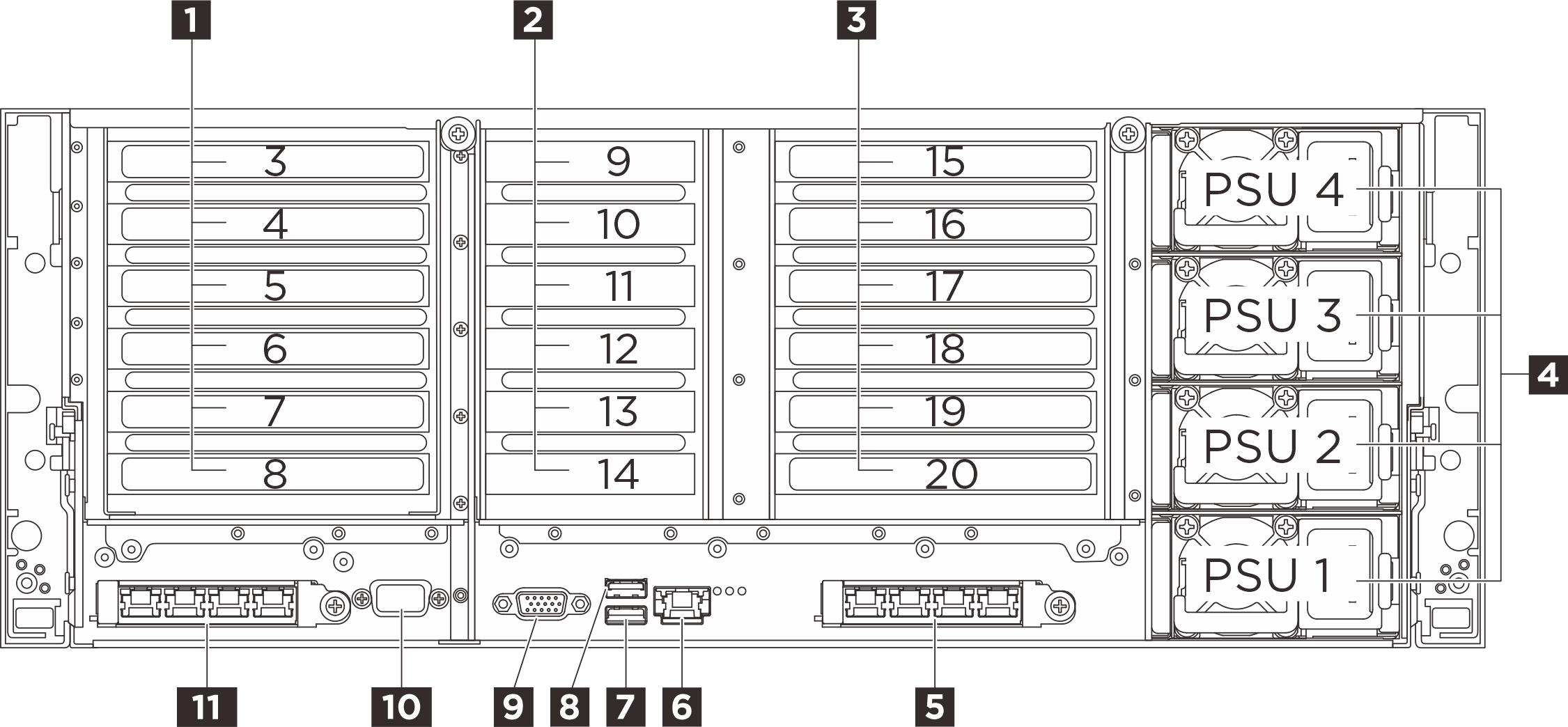

Vista traseira
A parte traseira do servidor fornece acesso a diversos componentes, incluindo as fontes de alimentação, os adaptadores PCIe, a porta serial e as portas Ethernet.
| 1 Placa riser PCIe 1 (slots PCIe 3-8) | 2 Placa riser PCIe 2 (slots PCIe 9-14) |
| 3 Placa riser PCIe 3 (slot PCIe 15-20)* | 4 Compartimentos de fonte de alimentação 1-4 |
| 5 Slot OCP 2 | 6 Porta de gerenciamento do sistema XCC (1 GB RJ-45) |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento de sistema XCC USB 2.0 (dependendo da configuração) | 8 Conector USB 3.2 Gen 1 (5 Gbps) |
| 9 Conector VGA | 10 Porta serial (opcional) |
| 11 Slot OCP 1 |
1 Placa riser PCIe 1
Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
| Slot PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser |
|---|---|---|
| Slot 3 | N/D | x16 (Gen5 x8) |
| Slot 4 | N/D | x16 (Gen5 x16)* |
| Slot 5 | N/D | x16 (Gen4 x8) |
| Slot 6 | N/D | x16 (Gen5 x16)* |
| Slot 7 | x16 (Gen4 x8) | x16 (Gen5 x16) |
| Slot 8 | x16 (Gen4 x8) | x16 (Gen5 x16) |
* O slot 4 aceita uma GPU de largura dupla que ocupe os slots 3 e 4.
* O slot 6 aceita uma GPU de largura dupla que ocupe os slots 5 e 6.
2 Placa riser PCIe 2
Consulte a tabela a seguir para slots PCIe que correspondem à placa riser PCIe.
| Slot PCIe | 6x8 PCIe G5 Riser |
|---|---|
| Slot 9 | x16 (Gen5 x8) |
| Slot 10 | x16 (Gen5 x8) |
| Slot 11 | x16 (Gen5 x8) |
| Slot 12 | x16 (Gen5 x8) |
| Slot 13 | x16 (Gen5 x8) |
| Slot 14 | x16 (Gen5 x8) |
3 Placa riser PCIe 3
Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
| Slot PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser | ||
|---|---|---|---|---|
| Slot 15 | N/D | Compartimentos de unidade M.2 (opcional) | x16 (Gen5 x8) | x16 (Gen5 x8) |
| Slot 16 | N/D | N/D | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Slot 17 | N/D | N/D | x16 (Gen4 x8) | x16 (Gen4 x8) |
| Slot 18 | N/D | N/D | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Slot 19 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | x16 (Gen5 x16) |
| Slot 20 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | Compartimentos de unidade M.2 (opcional) |
* O slot 16 aceita uma GPU de largura dupla que ocupe os slots 15 e 16.
* O slot 18 aceita uma GPU de largura dupla que ocupe os slots 17 e 18.
4 Compartimentos de fonte de alimentação 1-4 (de baixo para cima)
Instale unidades de cabos de alimentação nesses compartimentos, conecte-as a cabos de alimentação. Certifique-se de que os cabos de alimentação estejam corretamente conectados. Consulte Especificações técnicas para ver as fontes de alimentação com suporte neste sistema.
Para obter informações sobre os LEDs, consulte LEDs da fonte de alimentação.

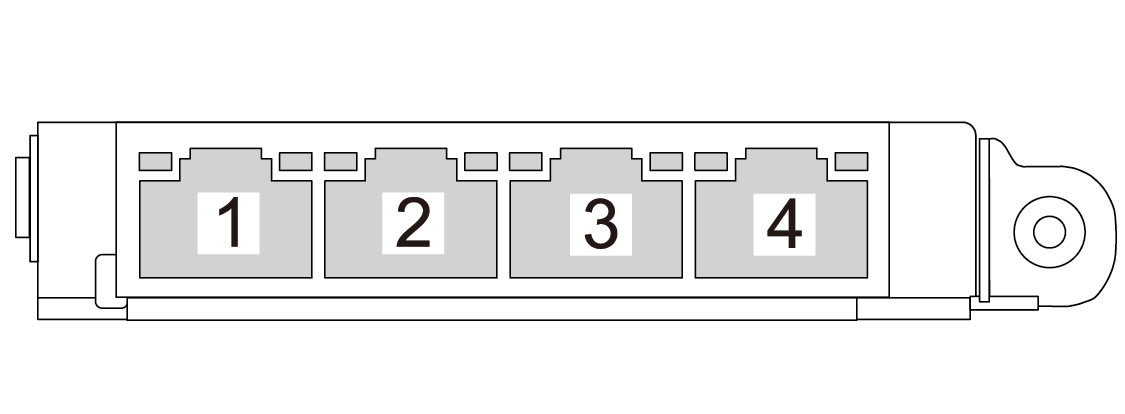

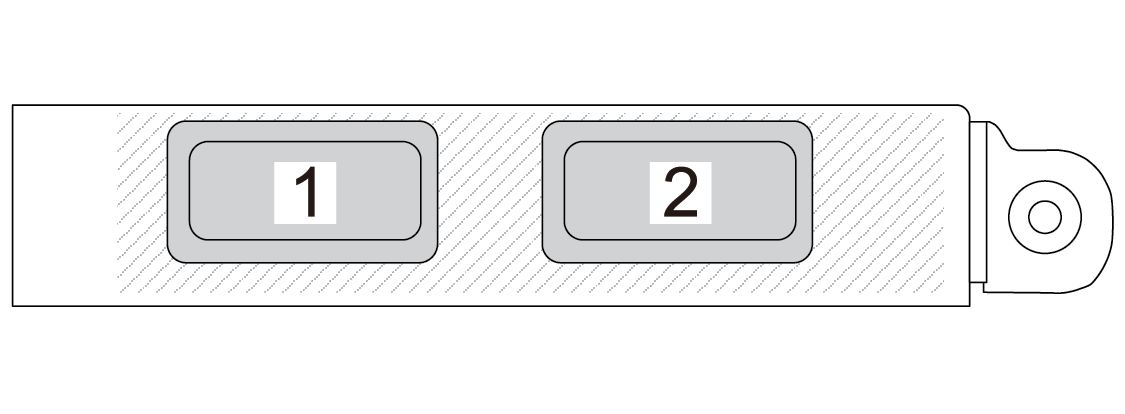

5 11 Slots OCP
6 Porta de gerenciamento do sistema XCC (1 GB RJ-45)
O servidor tem um conector RJ-45 de 1 GB dedicado a funções do Lenovo XClarity Controller (XCC). Através da porta de gerenciamento de sistemas, é possível acessar o Lenovo XClarity Controller diretamente conectando o laptop à porta de gerenciamento usando um cabo Ethernet. Certifique-se de modificar as configurações de IP no laptop de modo que ele esteja na mesma rede das configurações padrão do servidor. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção.
7 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento de sistema XCC USB 2.0 (dependendo da configuração)
O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Quando não há conectores USB na parte frontal, esse conector pode funcionar como uma porta de geranciamento do Lenovo XClarity Controller USB 2.0.
8 Conectores USB 3.2 Gen 1 (5 Gbps)
O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
9 Conector VGA
Conecte um monitor nesse conector.
10 Porta serial (opcional)
Conecte um dispositivo serial de 9 pinos neste conector. A porta serial é compartilhada com o XCC. O XCC pode controlar a porta serial compartilhada para redirecionar o tráfego serial, usando o Serial over LAN (SOL).
