Vista superior

Esta seção contém informações na exibição superior do servidor.

A ilustração a seguir mostra a vista superior do servidor com as placas riser PCIe de meio comprimento instaladas.
Nota
Dependendo do modelo e da configuração, seu servidor pode ter uma aparência ligeiramente diferente da imagem.

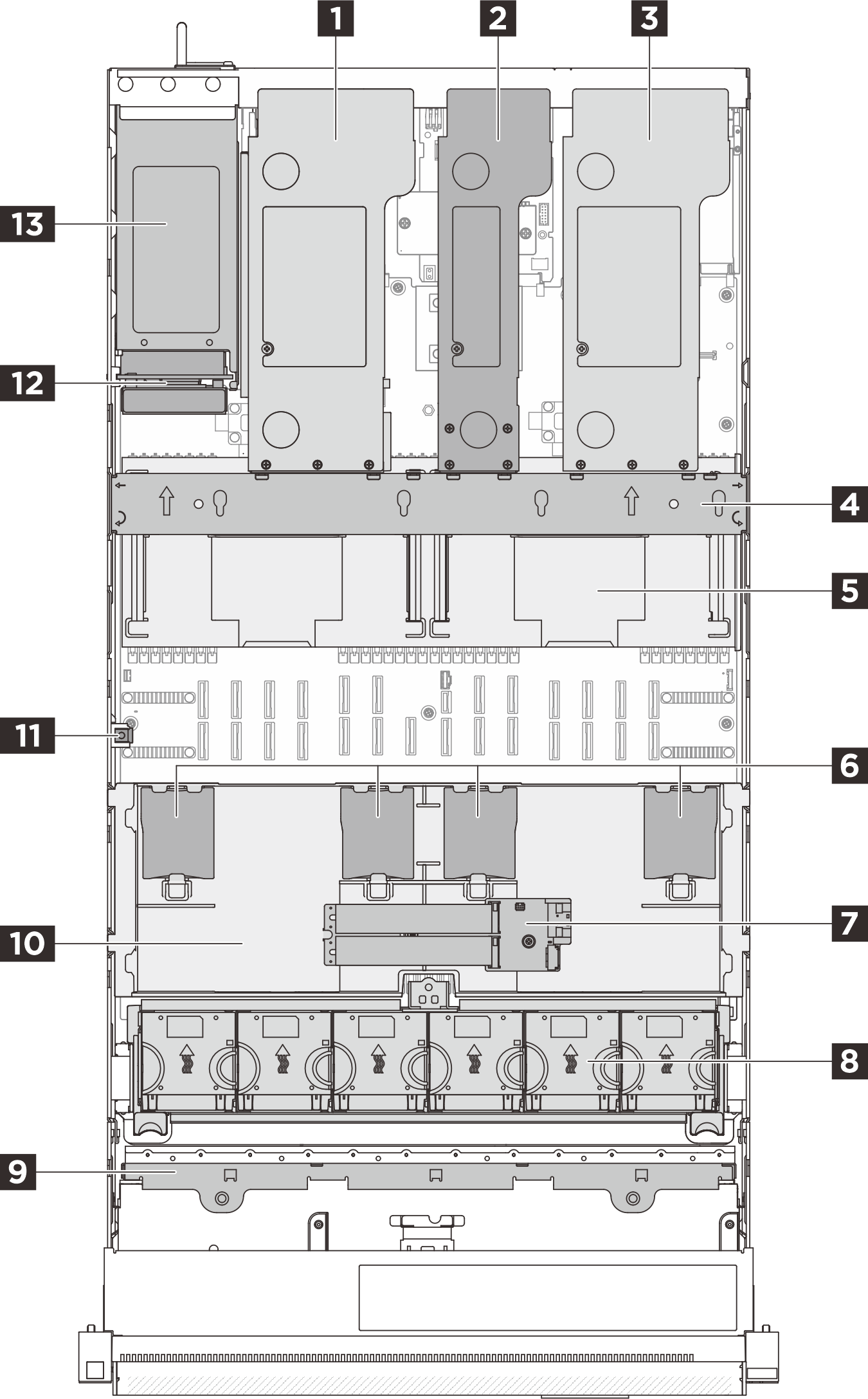

Figura 1. Vista superior do servidor
Server top view

1 Placa riser PCIe 3

2 Placa riser PCIe 2

3 Placa riser PCIe 1

4 Barra transversal

5 Defletor de ar traseiro

6 Módulos de energia flash RAID

7 Adaptador de inicialização M.2

8 Ventiladores e compartimentos do ventilador

9 Backplanes de unidade

10 Defletor de ar frontal

11 Chave de intrusão

12 Placa de distribuição de energia (PDB)

13 Fontes de alimentação
