上面図
このセクションでは、サーバーの上面図について説明します。
次の図は、ハーフサイズの PCIe ライザーが取り付けられたサーバーの上面図を示します。
注
サーバーのモデルと構成によっては、ご使用のサーバーと図が若干異なる場合があります。

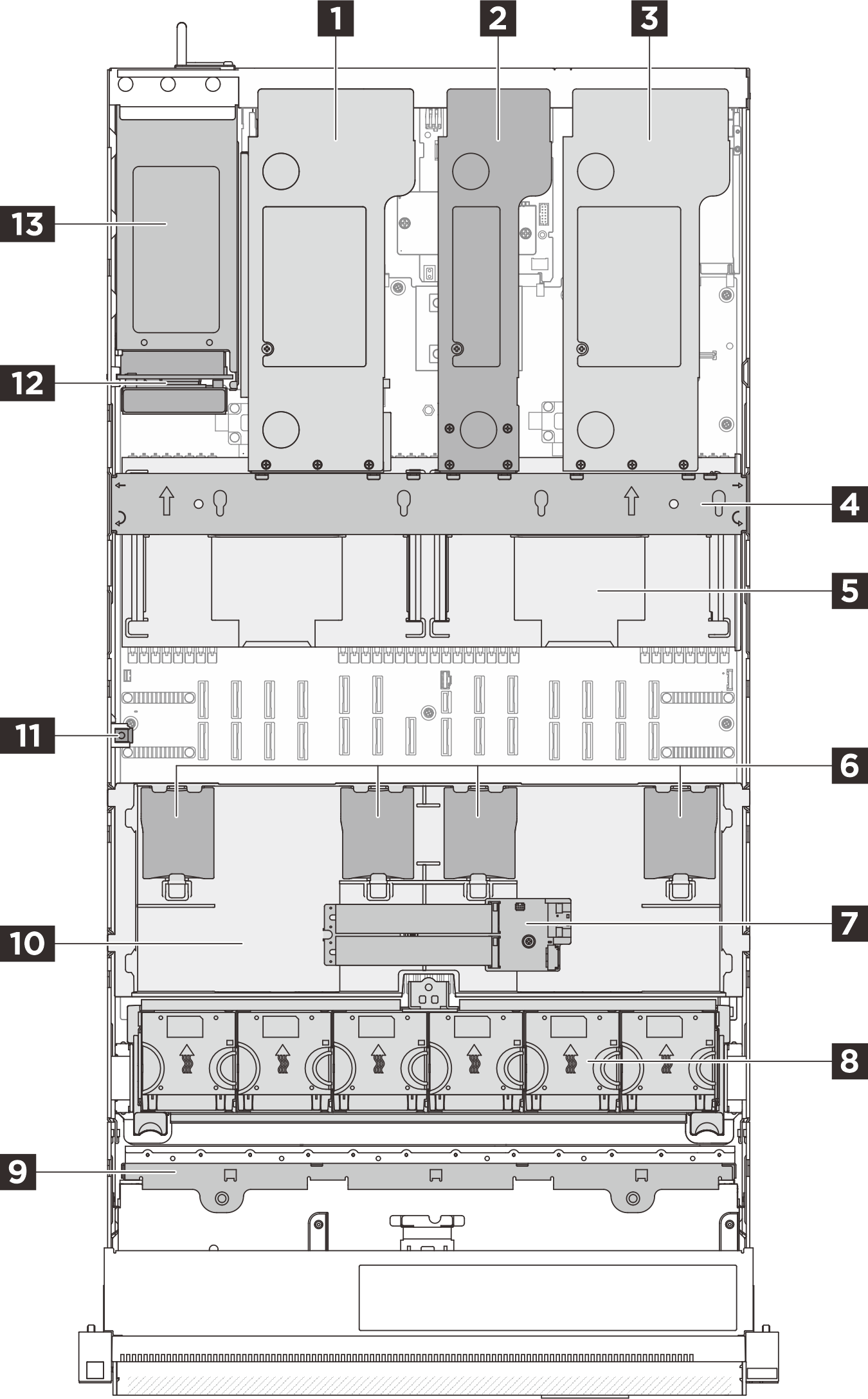

図 1. サーバーの上部図  | 1 PCIe ライザー 3 2 PCIe ライザー 2 3 PCIe ライザー 1 4 クロス・バー 5 背面エアー・バッフル 6 RAID フラッシュ電源モジュール 7 M.2 ブート・アダプター 8 ファンおよびファン・ケージ 9 ドライブ・バックプレーン 10 前面エアー・バッフル 11 侵入検出スイッチ 12 分電盤 (PDB) 13 パワー・サプライ |
