Вид сверху

В этом разделе приведены сведения о виде сервера сверху.

На следующем рисунке показан вид сверху моделей серверов с установленными платами-адаптерами Riser PCIe половинной длины.
Прим.
В зависимости от модели сервера и конфигурации сервер может выглядеть несколько иначе, чем на изображении ниже.

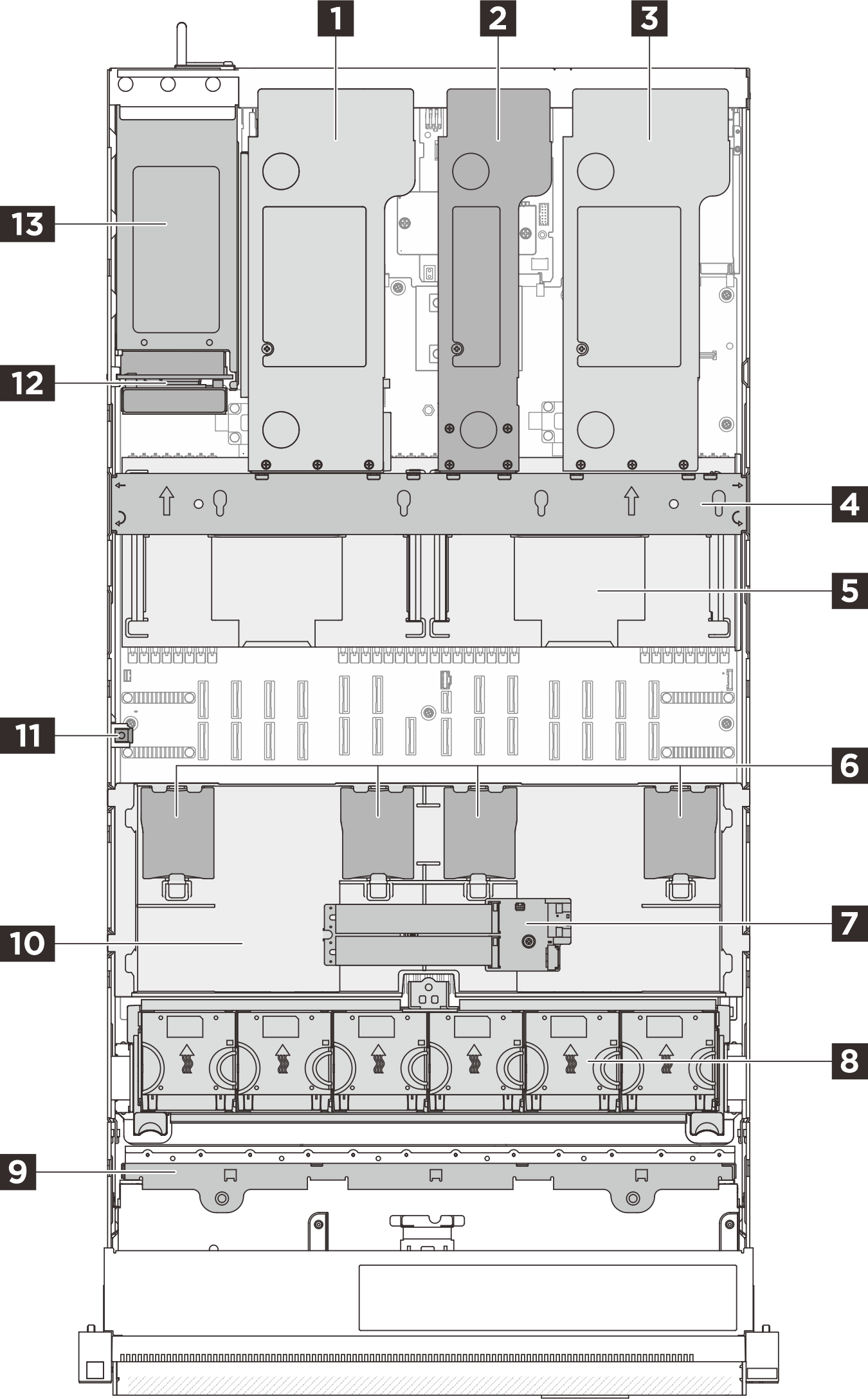

Рис. 1. Вид сервера сверху
Server top view

1 Плата-адаптер Riser PCIe 3

2 Плата-адаптер Riser PCIe 2

3 Плата-адаптер Riser PCIe 1

4 Поперечная планка

5 Задний дефлектор

6 Модули питания флэш-памяти RAID

7 Адаптер загрузки M.2

8 Вентиляторы и отсеки вентиляторов

9 Объединительные панели дисков

10 Передний дефлектор

11 Датчик вмешательства

12 Плата распределения питания (PDB)

13 Блоки питания
