Задние светодиодные индикаторы

В этом разделе представлены сведения о светодиодных индикаторах на задней панели сервера.

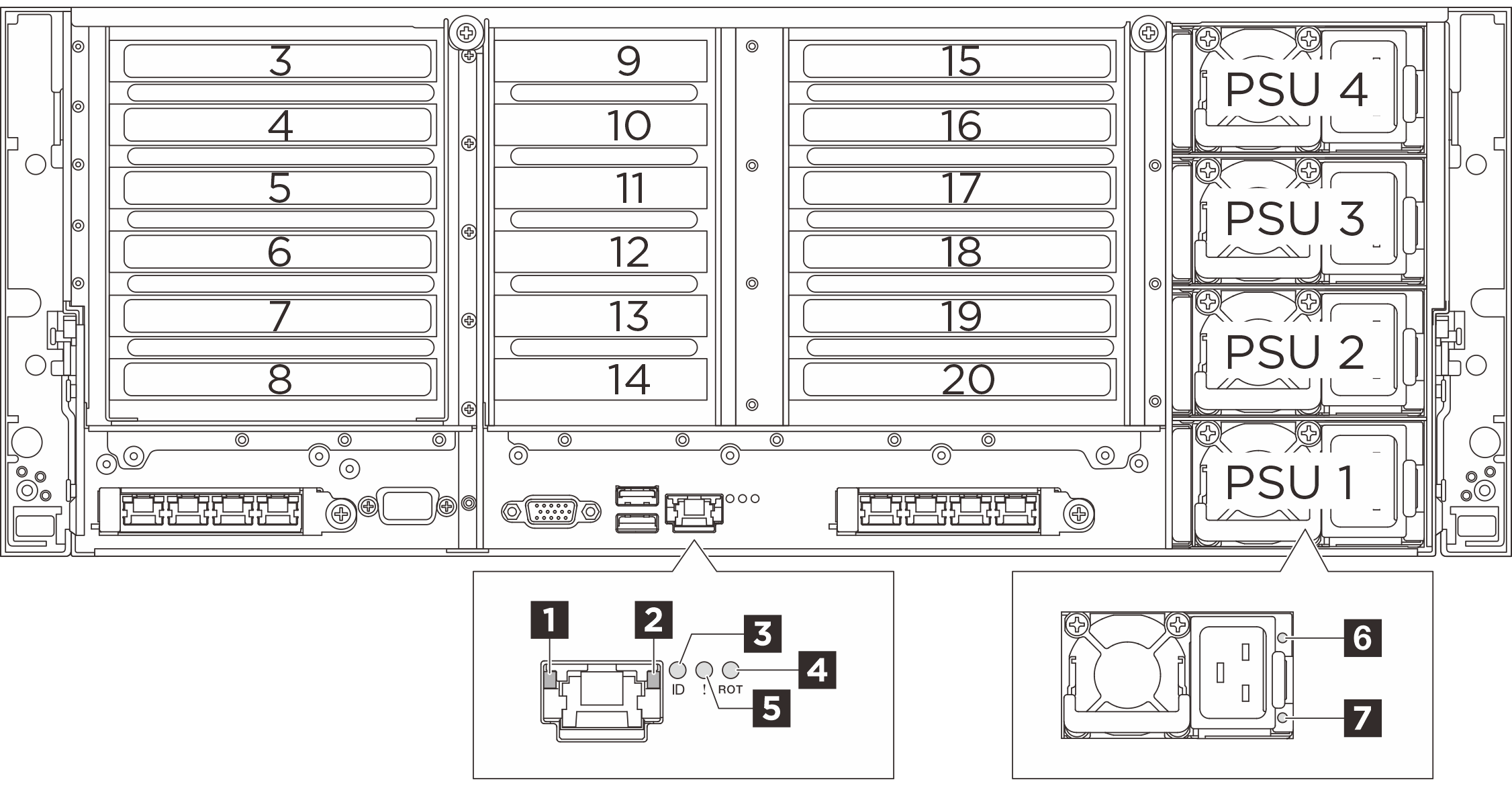

Рис. 1. Задние светодиодные индикаторы

Табл. 1. Светодиодные индикаторы на задней панели

Светодиодный индикатор	Описание
1 Светодиодный индикатор подключения компонента «Порт управления системой XCC» (зеленый)	Дополнительные сведения см. в разделе Светодиодные индикаторы порта управления системой XCC.
2 Светодиодный индикатор работы компонента «Порт управления системой XCC» (зеленый)
3 Светодиодный индикатор идентификации системы (синий)	Дополнительные сведения см. в разделе Светодиодные индикаторы системной платы ввода-вывода.
4 Светодиодный индикатор системной ошибки (желтый)
5 Светодиодный индикатор неисправности RoT (желтый)
67 Светодиодные индикаторы модуля блока питания	Дополнительные сведения см. в разделе Светодиодные индикаторы блока питания.
