뒷면 LED

이 주제에서는 서버 뒷면의 LED에 대한 정보를 제공합니다.

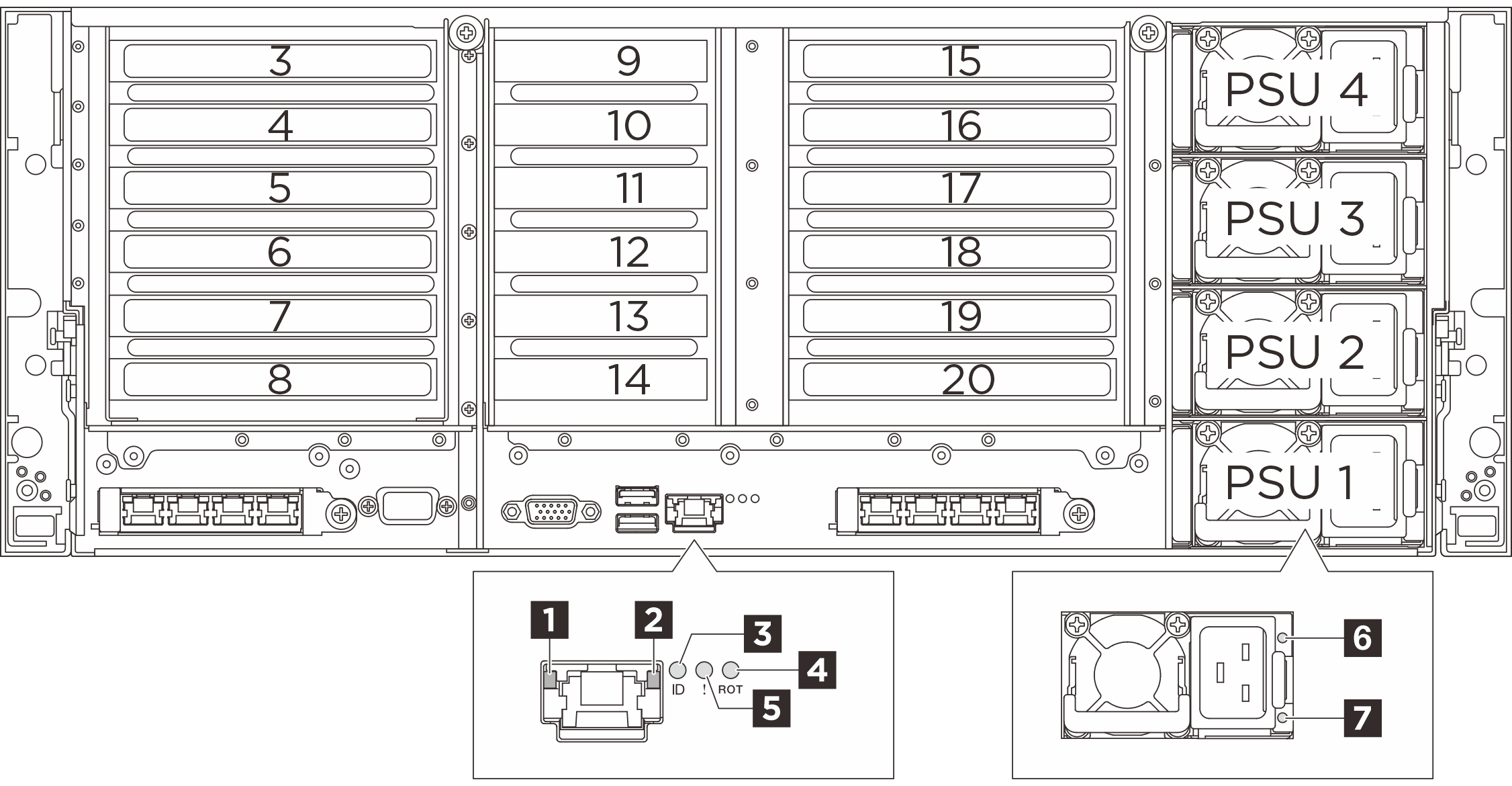

그림 1. 뒷면 LED

표 1. 뒷면 보기의 LED

LED	설명
1 XCC 시스템 관리 포트의 링크 LED(녹색)	자세한 정보는 XCC 시스템 관리 포트 LED의 내용을 참조하십시오.
2 XCC 시스템 관리 포트의 활동 LED(녹색)
3 시스템 ID LED(파란색)	자세한 정보는 시스템 I/O 보드 LED의 내용을 참조하십시오.
4 시스템 오류 LED(노란색)
5 RoT 결함 LED(노란색)
67 PSU LED	자세한 정보는 전원 공급 장치 LED의 내용을 참조하십시오.
