평면도

이 섹션에는 서버의 평면도에 대한 정보가 있습니다.

다음 그림은 절반 길이 PCIe 라이저가 설치된 서버의 평면도를 보여줍니다.
주
서버 모델 및 구성에 따라 서버가 이미지와 약간 다를 수 있습니다.

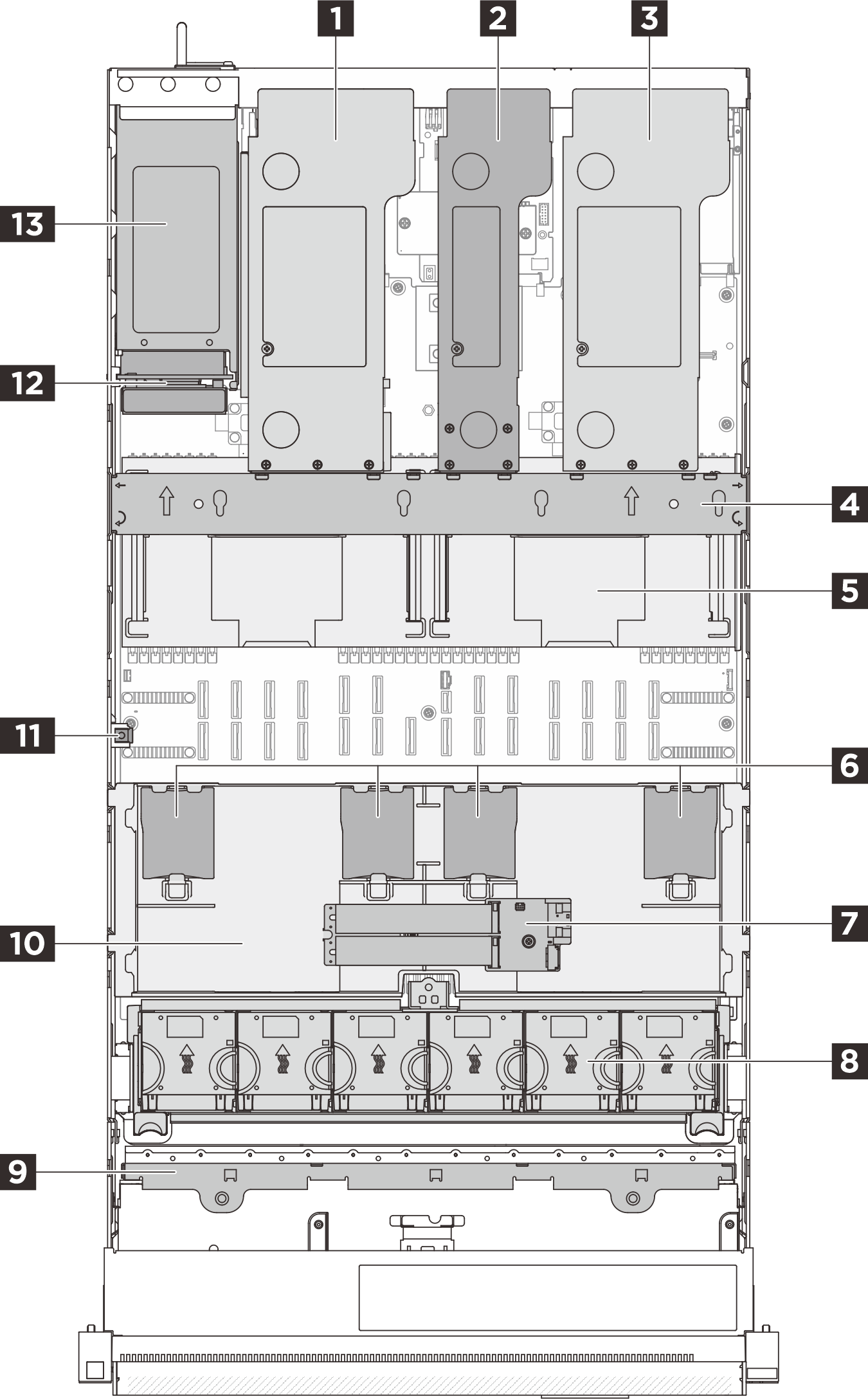

그림 1. 서버 평면도
Server top view

1 PCIe 라이저 3

2 PCIe 라이저 2

3 PCIe 라이저 1

4 크로스바

5 뒷면 공기 조절 장치

6 RAID 플래시 전원 모듈

7 M.2 부트 어댑터

8 팬 및 팬 케이지

9 드라이브 백플레인

10 앞면 공기 조절 장치

11 침입 스위치

12 전원 분배 보드(PDB)

13 전원 공급 장치
