Vue supérieure
La présente section contient des informations sur la vue supérieure du serveur.

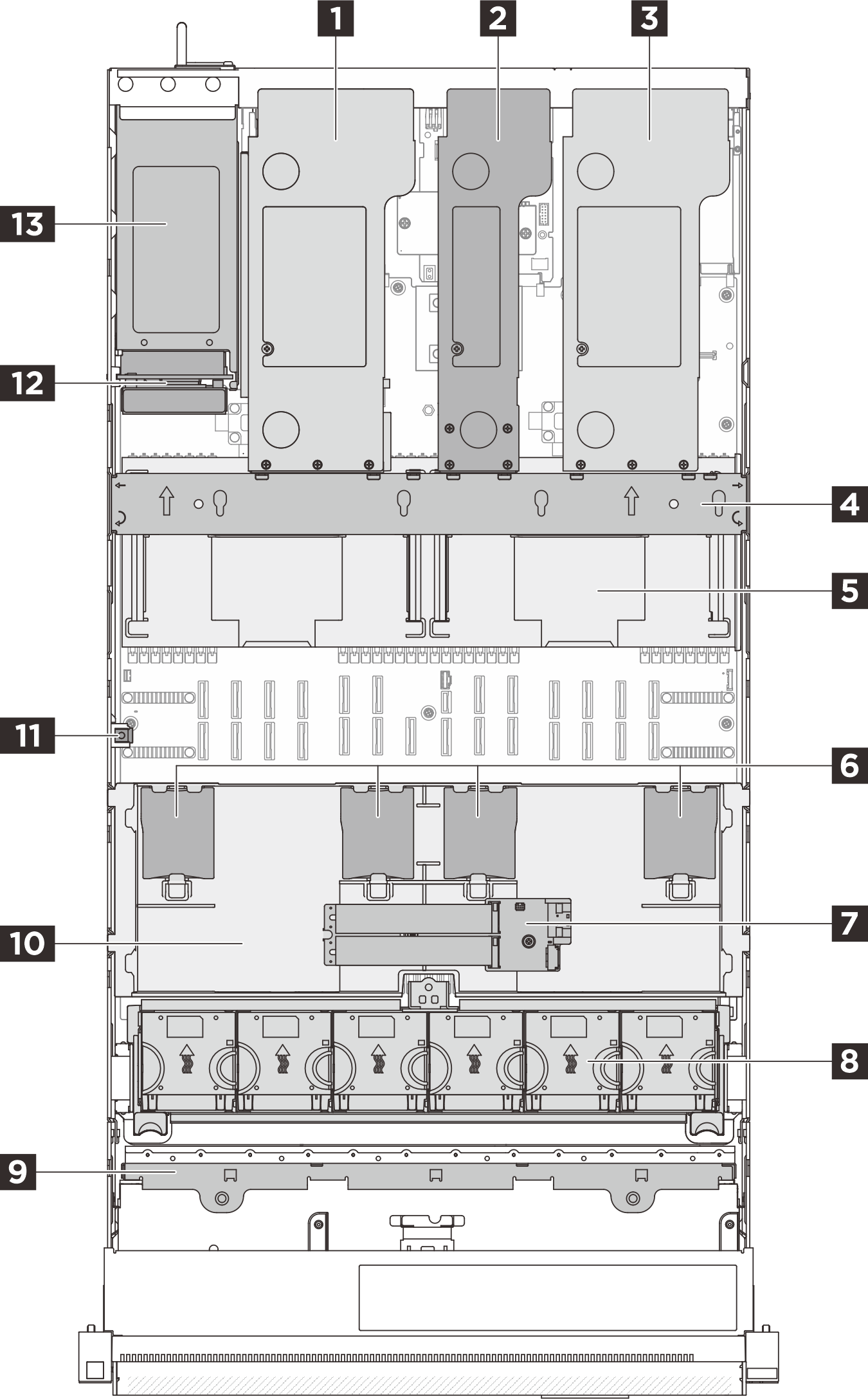

La figure ci-après présente la vue supérieure du serveur doté de cartes mezzanines PCIe demi-longueur.
Remarque
En fonction du modèle et de la configuration du serveur, il est possible que votre serveur diffère légèrement de celui de l’image.
Figure 1. Vue supérieure du serveur  | 1 Carte mezzanine PCIe 3 2 Carte mezzanine PCIe 2 3 Carte mezzanine PCIe 1 4 Traverse 5 Grille d’aération arrière 6 Modules d’alimentation flash RAID 7 Adaptateur d’amorçage M.2 8 Ventilateurs et boîtiers de ventilation 9 Fonds de panier d’unité 10 Grille d’aération avant 11 Commutateur d’intrusion 12 Tableau de distribution (PDB) 13 Blocs d’alimentation |
