Ansicht von oben

Dieser Abschnitt enthält Informationen zur Ansicht von oben auf den Server.

In der folgenden Abbildung wird die Ansicht von oben des Servers mit installierten PCIe-Adapterkarten mit halber Länge dargestellt.

Anmerkung

Je nach Servermodell und -konfiguration weicht Ihr Server möglicherweise geringfügig von der Abbildung ab.

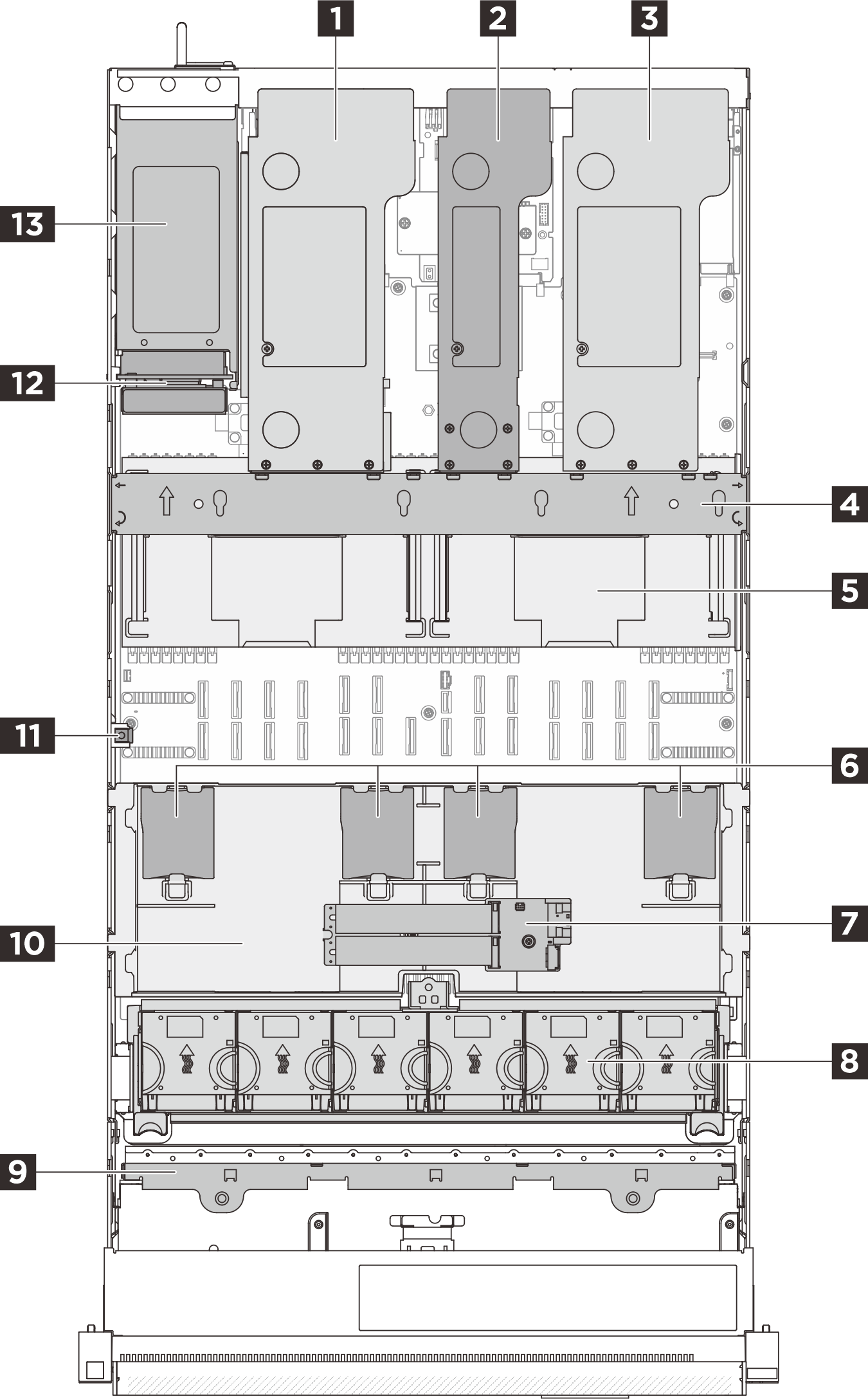

Abbildung 1. Ansicht von oben des Servers

1 PCIe-Adapterkarte 3

2 PCIe-Adapterkarte 2

3 PCIe-Adapterkarte 1

4 Querstrebe

5 Hintere Luftführung

6 RAID-Flash-Stromversorgungsmodule

7 M.2-Bootadapter

8 Lüfter und Lüfterrahmen

9 Rückwandplatinen für Laufwerke

10 Vordere Luftführung

11 Schalter gegen unbefugten Zugriff

12 Stromversorgungsplatine (PDB)

13 Netzteile
