Vista superior

Esta sección contiene información sobre la vista superior del servidor.

En la siguiente ilustración, se muestra la vista superior del servidor con tarjetas de expansión PCIe de longitud media instaladas.
Nota
Según el modelo de servidor y la configuración, es posible que el servidor sea levemente diferente de la imagen.

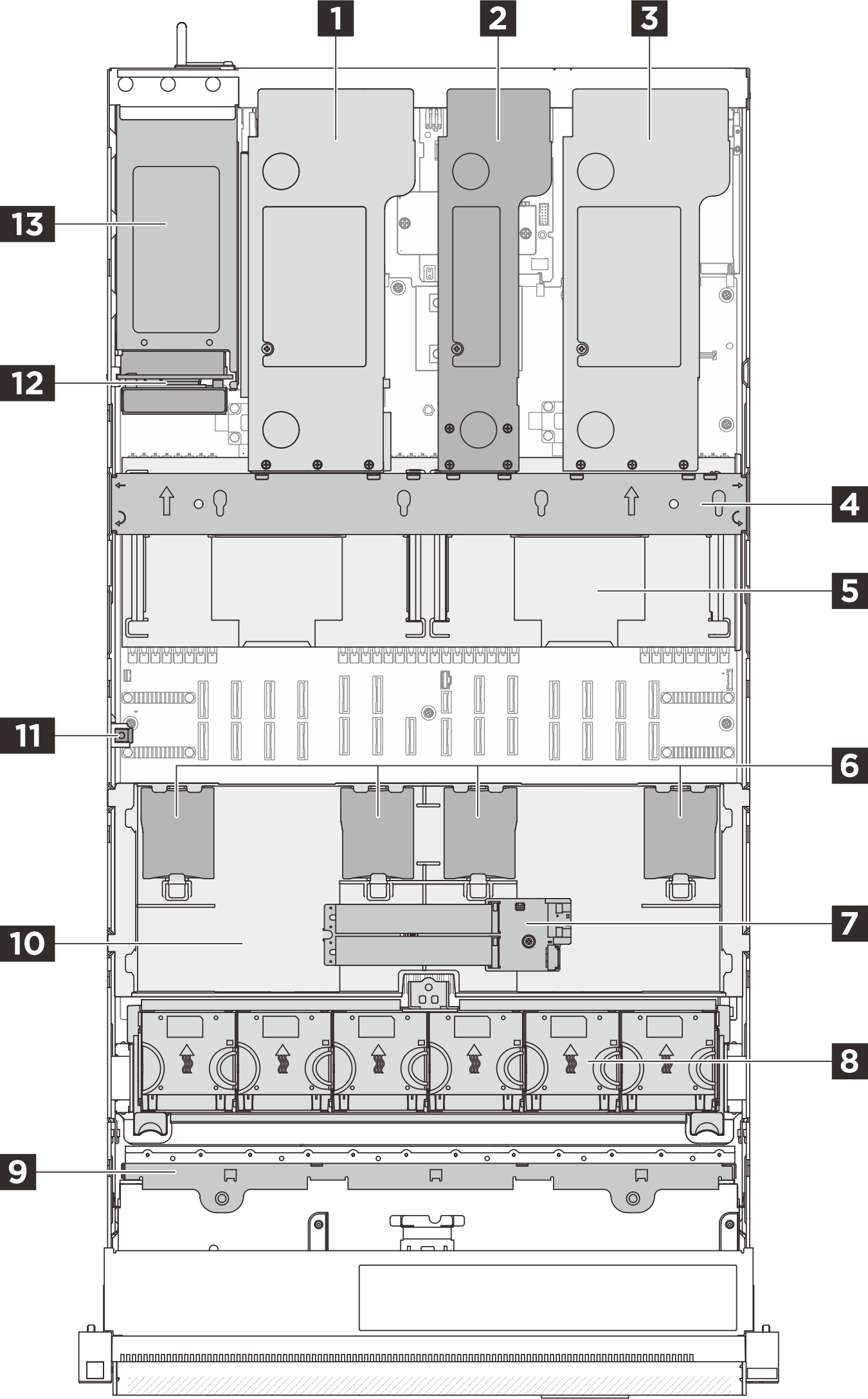

Figura 1. Vista superior del servidor
Server top view

1 Tarjeta de expansión PCIe 3

2 Tarjeta de expansión PCIe 2

3 Tarjeta de expansión PCIe 1

4 Barra cruzada

5 Deflector de aire posterior

6 Módulos de alimentación flash RAID

7 Adaptador de arranque M.2

8 Ventiladores y compartimientos de ventilador

9 Placas posteriores de la unidad

10 Deflector de aire frontal

11 Conmutador de intrusión

12 Placa de distribución de alimentación (PDB)

13 Fuentes de alimentación
