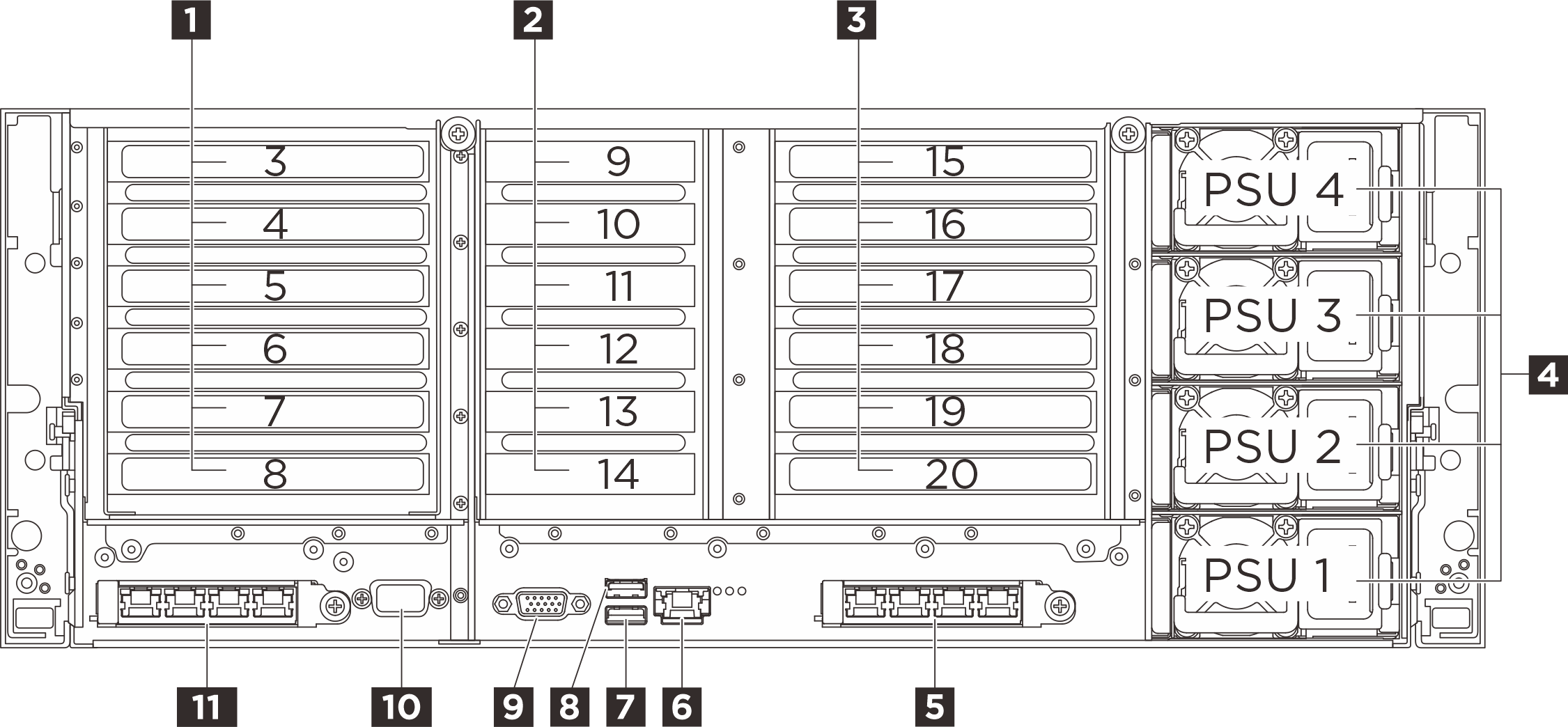

Vista posterior
La parte posterior del servidor proporciona acceso a varios componentes, lo que incluye fuentes de alimentación, adaptadores PCIe, puertos serie y puertos Ethernet.
| 1 Tarjeta de expansión PCIe 1 (ranura de PCIe 3-8) | 2Tarjeta de expansión PCIe 2 (ranura de PCIe 9-14) |
| 3 Tarjeta de expansión PCIe 3 (ranura de PCIe 15-20)* | 4 Bahías de la fuente de alimentación 1 a 4 |
| 5 Ranura 2 para OCP | 6 Puerto de gestión del sistema XCC (1 GB RJ-45) |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) con puerto de gestión del sistema XCC USB 2.0 (dependiendo de la configuración) | 8 Conector USB 3.2 Gen 1 (5 Gbps) |
| 9 Conector VGA | 10 Puerto de serie (opcional) |
| 11 Ranura 1 para OCP |
1 Tarjeta de expansión PCIe 1
Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las tarjetas de expansión PCIe.
| Ranura de PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser |
|---|---|---|
| Ranura 3 | N/A | x16 (Gen5 x8) |
| Ranura 4 | N/A | x16 (Gen5 x16)* |
| Ranura 5 | N/A | x16 (Gen4 x8) |
| Ranura 6 | N/A | x16 (Gen5 x16)* |
| Ranura 7 | x16 (Gen4 x8) | x16 (Gen5 x16) |
| Ranura 8 | x16 (Gen4 x8) | x16 (Gen5 x16) |
* La ranura 4 admite una GPU de doble ancho que ocupa las ranuras 3 y 4.
* La ranura 6 admite una GPU de doble ancho que ocupa las ranuras 5 y 6.
2 Tarjeta de expansión PCIe 2
Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a la tarjeta de expansión PCIe.
| Ranura de PCIe | 6x8 PCIe G5 Riser |
|---|---|
| Ranura 9 | x16 (Gen5 x8) |
| Ranura 10 | x16 (Gen5 x8) |
| Ranura 11 | x16 (Gen5 x8) |
| Ranura 12 | x16 (Gen5 x8) |
| Ranura 13 | x16 (Gen5 x8) |
| Ranura 14 | x16 (Gen5 x8) |
3 Tarjeta de expansión PCIe 3
Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las tarjetas de expansión PCIe.
| Ranura de PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser | ||
|---|---|---|---|---|
| Ranura 15 | N/A | Bahías de unidad M.2 (opcional) | x16 (Gen5 x8) | x16 (Gen5 x8) |
| Ranura 16 | N/A | N/A | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Ranura 17 | N/A | N/A | x16 (Gen4 x8) | x16 (Gen4 x8) |
| Ranura 18 | N/A | N/A | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Ranura 19 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | x16 (Gen5 x16) |
| Ranura 20 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | Bahías de unidad M.2 (opcional) |
* La ranura 16 admite una GPU de doble ancho que ocupa las ranuras 15 y 16.
* La ranura 18 admite una GPU de doble ancho que ocupa las ranuras 17 y 18.
4 Bahías de fuente de alimentación 1-4 (de abajo hacia arriba)
Instale las unidades de fuente de alimentación a estas bahías, conéctelas con los cables de alimentación. Asegúrese de que todos los cables de alimentación estén conectados correctamente. Consulte Especificaciones técnicas para conocer las fuentes de alimentación que admite este sistema.
Para obtener información sobre los LED, consulte LED de la fuente de alimentación.

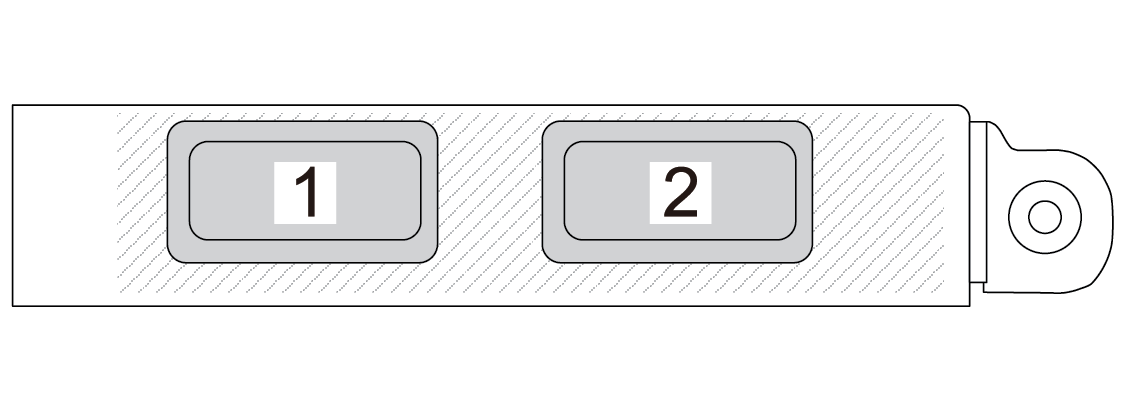

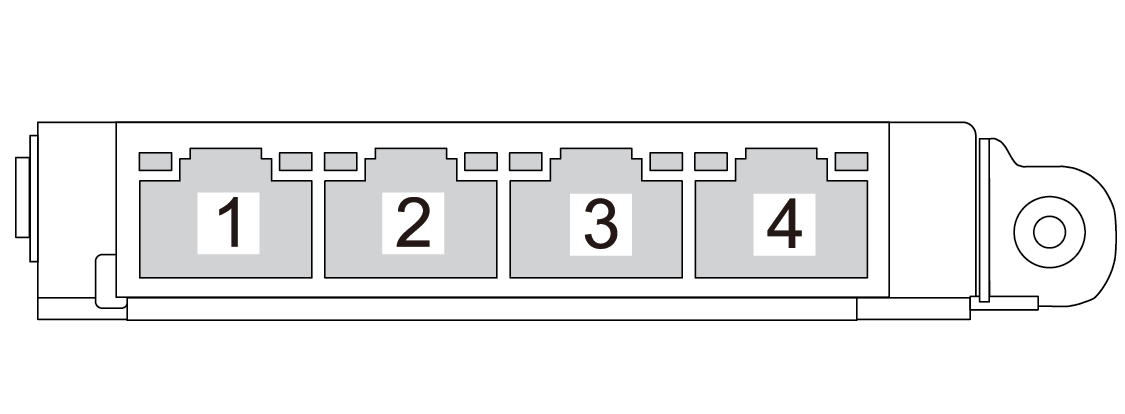

5 11 Ranuras de OCP
6 Puerto de gestión del sistema XCC (1 GB RJ-45)
El servidor tiene un conector RJ-45 de 1 GB dedicado a las funciones de Lenovo XClarity Controller (XCC). A través del puerto de gestión del sistema, puede acceder a Lenovo XClarity Controller directamente conectando su equipo portátil al puerto de gestión con un cable Ethernet. Asegúrese de modificar los valores IP del portátil de modo que esté en la misma red que los valores predeterminados del servidor. Una red de gestión dedicada proporciona seguridad adicional que separa físicamente el tráfico de la red de gestión de aquel de la red de producción.
7 Conector USB 3.2 Gen 1 (5 Gbps) con puerto de gestión del sistema XCC USB 2.0 (dependiendo de la configuración)
El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.
Cuando no hay conectores USB en la parte frontal, este conector puede funcionar como un puerto de gestión USB 2.0 de Lenovo XClarity Controller.
8 Conectores USB 3.2 Gen 1 (5 Gbps)
El conector pueden utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.
9 Conector VGA
Conecte un monitor a este conector.
10 Puerto de serie (opcional)
Conecte un dispositivo serie de 9 patillas a este conector. El puerto serie se comparte con el XCC. El XCC puede controlar el puerto serie compartido para redirigir el tráfico serie, utilizando SOL (Serie sobre LAN).
