后视图

通过服务器背面可操作多个组件，包括电源模块、PCIe 适配器、串口和以太网端口。

注
根据配置的不同，您的服务器可能与图片略有不同。

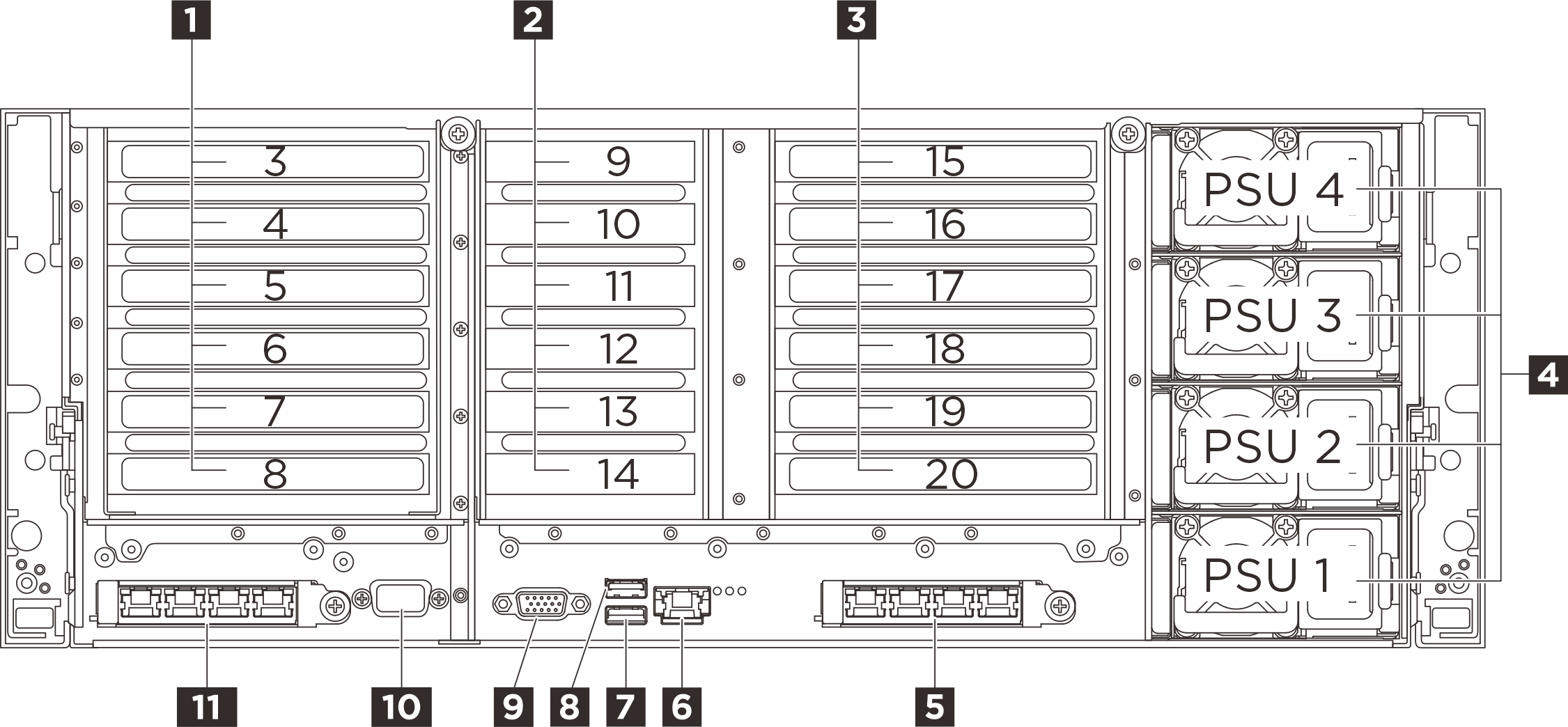

图 1. 后视图
Rear view
1 PCIe 转接件 1（PCIe 插槽 3-8）2 PCIe 转接件 2（PCIe 插槽 9-14）
3 PCIe 转接件 3（PCIe 插槽 15-20）*4 电源模块插槽 1-4
5 OCP 插槽 26 XCC 系统管理端口（1 GB RJ-45）
7 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（具体取决于配置）8 USB 3.2 Gen 1（5 Gbps）接口
9 VGA 接口10 串口（可选）
11 OCP 插槽 1
注
选配的 M.2 硬盘组合件可以安装在 PCIe 插槽 15 或 20 上。

1 PCIe 转接件 1​

请参阅下表以了解与 PCIe 转接件相对应的 PCIe 插槽。

表 1. PCIe 转接件 1 和相应的 PCIe 插槽
PCIe 插槽x8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
插槽 3不适用x16（Gen5 x8）
插槽 4不适用x16（Gen5 x16）*
插槽 5不适用x16（Gen4 x8）
插槽 6不适用x16（Gen5 x16）*
插槽 7x16（Gen4 x8）x16（Gen5 x16）
插槽 8x16（Gen4 x8）x16（Gen5 x16）
注

  • * 插槽 4 支持占用插槽 3 和 4 的双宽 GPU。

  • * 插槽 6 支持占用插槽 5 和 6 的双宽 GPU。

2 PCIe 转接件 2​

请参阅下表以了解与 PCIe 转接件相对应的 PCIe 插槽。

表 2. PCIe 转接件 2 和相应的 PCIe 插槽
PCIe 插槽6x8 PCIe G5 Riser
插槽 9x16（Gen5 x8）
插槽 10x16（Gen5 x8）
插槽 11x16（Gen5 x8）
插槽 12x16（Gen5 x8）
插槽 13x16（Gen5 x8）
插槽 14x16（Gen5 x8）
注
插槽 9-14 支持半高型 PCIe 适配器。

3 PCIe 转接件 3​

请参阅下表以了解与 PCIe 转接件相对应的 PCIe 插槽。

表 3. PCIe 转接件 3 和相应的 PCIe 插槽
PCIe 插槽x8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
插槽 15不适用M.2 硬盘插槽（可选）x16（Gen5 x8）x16（Gen5 x8）
插槽 16不适用不适用x16（Gen5 x16）*x16（Gen5 x16）*
插槽 17不适用不适用x16（Gen4 x8）x16（Gen4 x8）
插槽 18不适用不适用x16（Gen5 x16）*x16（Gen5 x16）*
插槽 19x16（Gen4 x8）x16（Gen4 x8）x16（Gen5 x16）x16（Gen5 x16）
插槽 20x16（Gen4 x8）x16（Gen4 x8）x16（Gen5 x16）M.2 硬盘插槽（可选）
注

  • * 插槽 16 支持占用插槽 15 和 16 的双宽 GPU。

  • * 插槽 18 支持占用插槽 17 和 18 的双宽 GPU。

4 电源模块插槽 1-4（从下到上）​

这些插槽用于安装电源模块单元，而电源模块单元则连接到电源线。确保电源线均已正确连接。请参阅技术规格，了解此系统支持的电源模块。

有关这些 LED 的信息，请参阅电源模块 LED。

5 11 OCP 插槽​

系统可能支持将 2 端口或 4 端口 OCP 模块用于网络连接。端口编号如下图所示。
图 2. 端口编号 - 2 端口 OCP 模块
Port numbering — 2-port OCP 3.0 Ethernet adapter

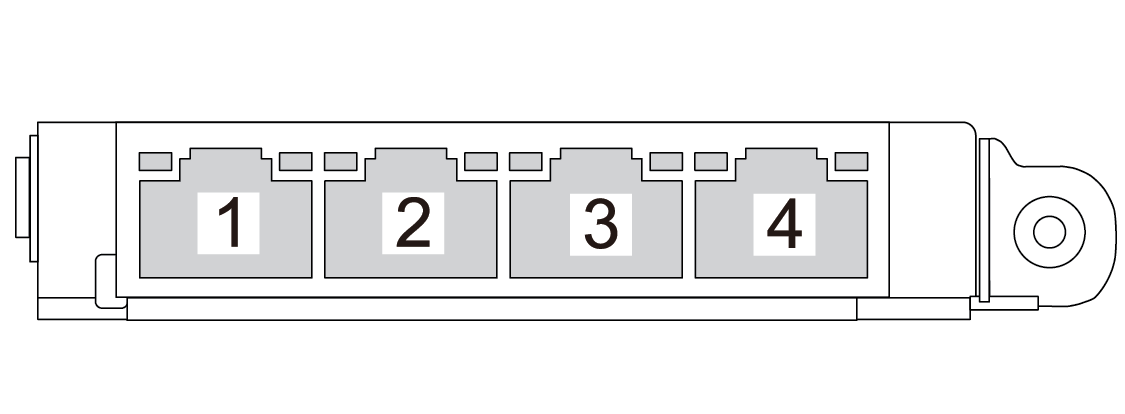

图 3. 端口编号 - 4 端口 OCP 3.0 模块
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC 系统管理端口（1 GB RJ-45）​

服务器配备专用于 Lenovo XClarity Controller（XCC）功能的 1 GB RJ-45 接口。通过系统管理端口，您可以使用以太网线缆将笔记本电脑连接到管理端口来直接访问 Lenovo XClarity Controller。请确保将笔记本电脑的 IP 地址设置为与服务器默认设置中的 IP 地址位于同一网络。专用管理网络以物理方式将管理网络流量与生产网络分离，从而提高安全性。

如需更多信息，请参阅：

7 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（具体取决于配置）​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

当正面没有 USB 接口时，此接口可以用作 USB 2.0 Lenovo XClarity Controller 管理端口。

8 USB 3.2 Gen 1（5 Gbps）接口​

此接口可用于连接 USB 兼容设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

9 VGA 接口​

将显示器连接到此接口。

10 串口（可选）​

将 9 针串行设备连接到此接口。XCC 会共享该串口。XCC 可以使用 Serial over LAN（SOL）来控制共享的串口，以重定向串行流量。
