มุมมองด้านหลัง

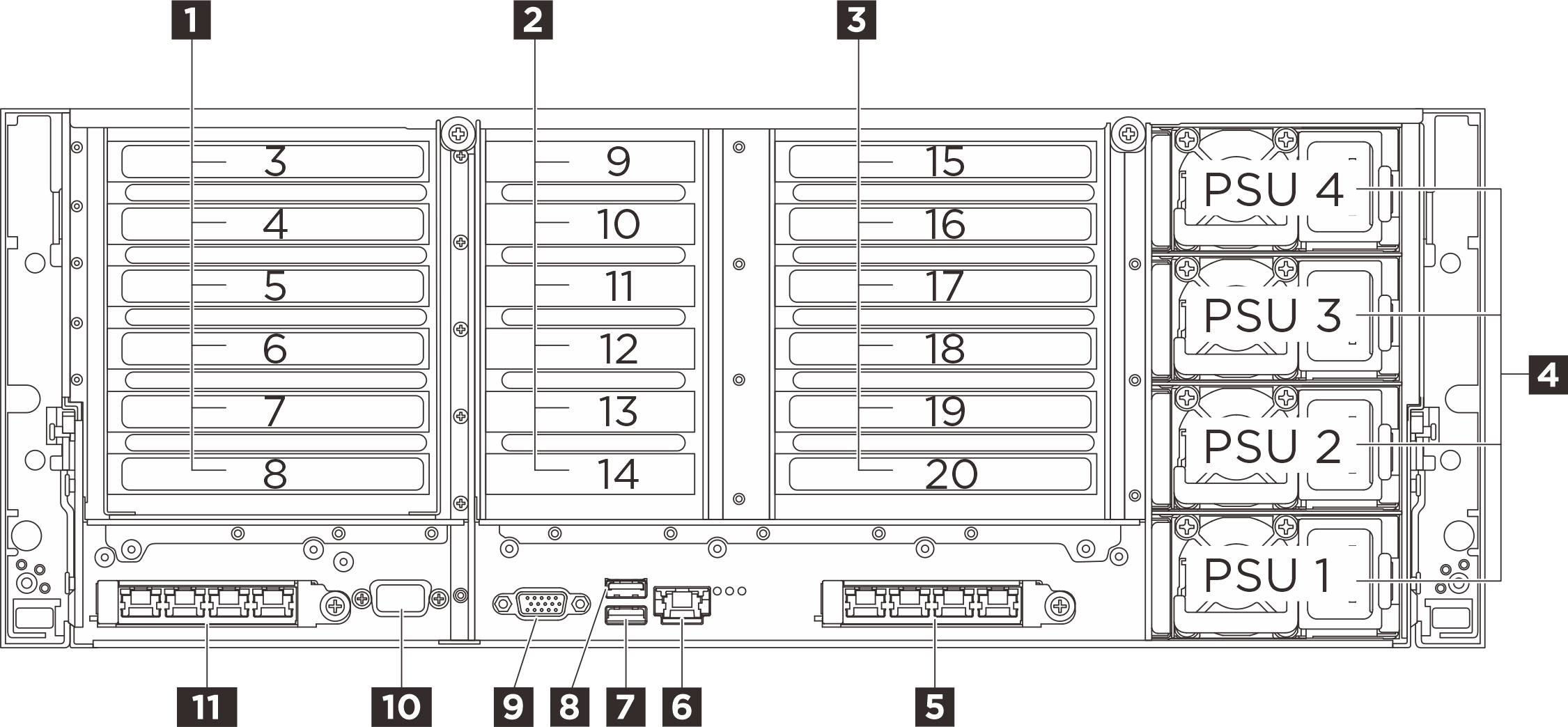

คุณสามารถเข้าถึงส่วนประกอบหลายอย่างได้จากบริเวณด้านหลังของเซิร์ฟเวอร์ รวมทั้งแหล่งจ่ายไฟ อะแดปเตอร์ PCIe พอร์ตอนุกรม และพอร์ตอีเทอร์เน็ต
| 1 ตัวยก PCIe 1 (ช่องเสียบ PCIe 3-8) | 2 ตัวยก PCIe 2 (ช่องเสียบ PCIe 9-14) |
| 3 ตัวยก PCIe 3 (ช่องเสียบ PCIe 15-20)* | 4 ช่องใส่แหล่งจ่ายไฟ 1-4 |
| 5 ช่องเสียบ OCP 2 | 6 พอร์ตการจัดการระบบ XCC (1 GB RJ-45) |
| 7 ตัวเชื่อมต่อ USB 3.2 Gen 1 (5Gbps) พร้อม USB 2.0 การจัดการระบบ XCC (ขึ้นอยู่กับการกำหนดค่า) | 8 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) |
| 9 ขั้วต่อ VGA | 10 พอร์ตอนุกรม (อุปกรณ์เสริม) |
| 11 ช่องเสียบ OCP 1 |
1 ตัวยก PCIe 1
ดูตารางต่อไปนี้สำหรับช่องเสียบ PCIe ที่สอดคล้องกับตัวยก PCIe
| ช่องเสียบ PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser |
|---|---|---|
| ช่องเสียบที่ 3 | ไม่ระบุ | x16 (Gen5 x8) |
| ช่องเสียบที่ 4 | ไม่ระบุ | x16 (Gen5 x16)* |
| ช่องเสียบที่ 5 | ไม่ระบุ | x16 (Gen4 x8) |
| ช่องเสียบที่ 6 | ไม่ระบุ | x16 (Gen5 x16)* |
| ช่องเสียบที่ 7 | x16 (Gen4 x8) | x16 (Gen5 x16) |
| ช่องเสียบที่ 8 | x16 (Gen4 x8) | x16 (Gen5 x16) |
* ช่องเสียบ 4 รองรับ GPU ความกว้างสองเท่าที่ใช้ช่องเสียบ 3 และ 4
* ช่องเสียบ 6 รองรับ GPU ความกว้างสองเท่าที่ใช้ช่องเสียบ 5 และ 6
2 ตัวยก PCIe 2
ดูตารางต่อไปนี้สำหรับช่องเสียบ PCIe ที่สอดคล้องกับตัวยก PCIe
| ช่องเสียบ PCIe | 6x8 PCIe G5 Riser |
|---|---|
| ช่องเสียบที่ 9 | x16 (Gen5 x8) |
| ช่องเสียบที่ 10 | x16 (Gen5 x8) |
| ช่องเสียบ 11 | x16 (Gen5 x8) |
| ช่องเสียบที่ 12 | x16 (Gen5 x8) |
| ช่องเสียบที่ 13 | x16 (Gen5 x8) |
| ช่องเสียบที่ 14 | x16 (Gen5 x8) |
3 ตัวยก PCIe 3
ดูตารางต่อไปนี้สำหรับช่องเสียบ PCIe ที่สอดคล้องกับตัวยก PCIe
| ช่องเสียบ PCIe | x8x8 PCIe G4 Riser | 2x8 & 4x16 PCIe G5 Riser | ||
|---|---|---|---|---|
| ช่องเสียบที่ 15 | ไม่ระบุ | ช่องใส่ไดรฟ์ M.2 (อุปกรณ์เสริม) | x16 (Gen5 x8) | x16 (Gen5 x8) |
| ช่องเสียบที่ 16 | ไม่ระบุ | ไม่ระบุ | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| ช่องเสียบที่ 17 | ไม่ระบุ | ไม่ระบุ | x16 (Gen4 x8) | x16 (Gen4 x8) |
| ช่องเสียบที่ 18 | ไม่ระบุ | ไม่ระบุ | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| ช่องเสียบที่ 19 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | x16 (Gen5 x16) |
| ช่องเสียบที่ 20 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | ช่องใส่ไดรฟ์ M.2 (อุปกรณ์เสริม) |
* ช่องเสียบ 16 รองรับ GPU ความกว้างสองเท่าที่ใช้ช่องเสียบ 15 และ 16
* ช่องเสียบ 18 รองรับ GPU ความกว้างสองเท่าที่ใช้ช่องเสียบ 17 และ 18
4 ช่องใส่แหล่งจ่ายไฟ 1-4 (จากล่างขึ้นบน)
ติดตั้งชุดแหล่งจ่ายไฟลงในช่องใส่นี้ และเชื่อมต่อเข้ากับสายไฟ ตรวจดูให้แน่ใจว่าเสียบสายไฟอย่างถูกต้อง ดู ข้อมูลจำเพาะทางเทคนิค สำหรับแหล่งจ่ายไฟที่รองรับโดยระบบนี้
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED โปรดดูที่ ไฟ LED แหล่งจ่ายไฟ

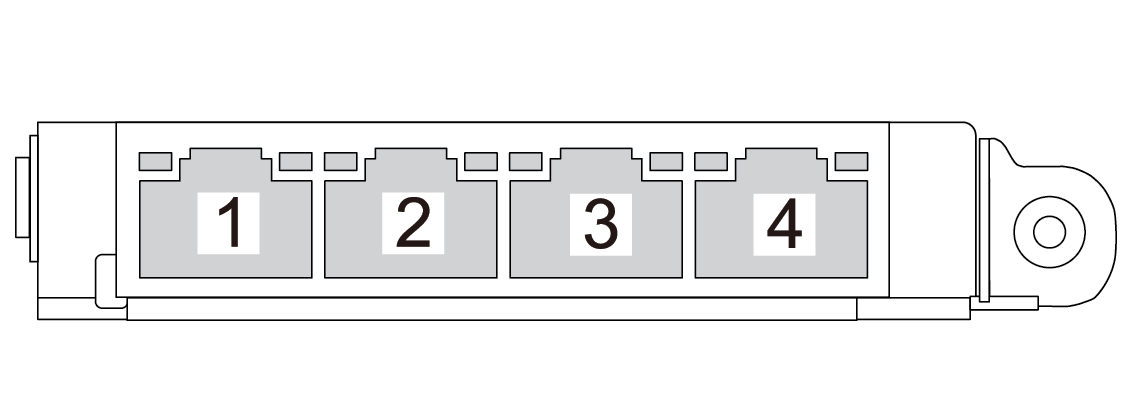

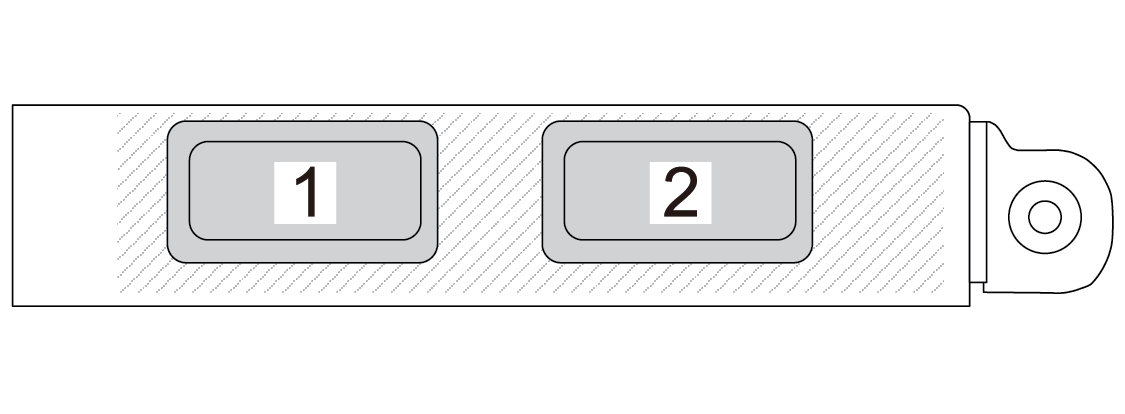

5 11 ช่องเสียบ OCP
6 พอร์ตการจัดการระบบ XCC (1 GB RJ-45)
เซิร์ฟเวอร์มีขั้วต่อ 1 GB RJ-45 ที่กำหนดให้เฉพาะฟังก์ชัน Lenovo XClarity Controller (XCC) คุณสามารถเข้าถึง Lenovo XClarity Controller ได้โดยตรงผ่านทางพอร์ตการจัดการระบบ โดยการเชื่อมต่อแล็บท็อปของคุณกับพอร์ตการจัดการโดยใช้สายอีเทอร์เน็ต ตรวจสอบให้มั่นใจว่าคุณแก้ไขการตั้งค่า IP บนแล็บท็อปของคุณเพื่อให้อยู่ในเครือข่ายเดียวกันกับการตั้งค่าเริ่มต้นของเซิร์ฟเวอร์แล้ว เครือข่ายการจัดการเฉพาะจะระบุการรักษาความปลอดภัยเพิ่มเติมโดยแยกการรับส่งข้อมูลทางเครือข่ายออกจากเครือข่ายการผลิต
7 ตัวเชื่อมต่อ USB 3.2 Gen 1 (5Gbps) พร้อม USB 2.0 การจัดการระบบ XCC (ขึ้นอยู่กับการกำหนดค่า)
ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
เมื่อไม่มีขั้วต่อ USB ที่ด้านหน้า ขั้วต่อนี้สามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller ได้
8 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps)
ขั้วต่อสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
9 ขั้วต่อ VGA
เชื่อมต่อจอภาพเข้ากับขั้วต่อนี้
10 พอร์ตอนุกรม (อุปกรณ์เสริม)
เชื่อมต่ออุปกรณ์แบบอนุกรม 9 พินเข้ากับขั้วต่อนี้ ใช้งานพอร์ตอนุกรมร่วมกับ XCC XCC สามารถควบคุมพอร์ตอนุกรมที่ใช้งานร่วมกันเพื่อเปลี่ยนเส้นทางการรับส่งข้อมูลแบบอนุกรมโดยใช้งาน Serial over LAN (SOL)
