ไฟ LED แหล่งจ่ายไฟ

หัวข้อนี้แสดงข้อมูลเกี่ยวกับไฟ LED แสดงสถานะแหล่งจ่ายไฟต่างๆ และคำแนะนำเกี่ยวกับการดำเนินการที่สอดคล้องกัน

เซิร์ฟเวอร์จำเป็นต้องมีส่วนประกอบขั้นต่ำดังต่อไปนี้เพื่อการเริ่มทำงาน:

  • โปรเซสเซอร์สองตัว ในช่องเสียบโปรเซสเซอร์ 1 และ 2

  • DRAM DIMM สองตัว ในช่องเสียบ 10 และ 26

  • แหล่งจ่ายไฟสองชุด

  • ไดรฟ์ 2.5 นิ้วหรือไดรฟ์ E3.S หนึ่งตัวหรือไดรฟ์ M.2 หนึ่งตัว (หากจำเป็นต้องมีระบบปฏิบัติการสำหรับการแก้ไขข้อบกพร่อง)

  • โมดูลพัดลมระบบหกตัว

ไฟ LED บนแหล่งจ่ายไฟ CRPS Premium​

รูปและตารางต่อไปนี้อธิบายไฟ LED บนแหล่งจ่ายไฟ CRPS Premium

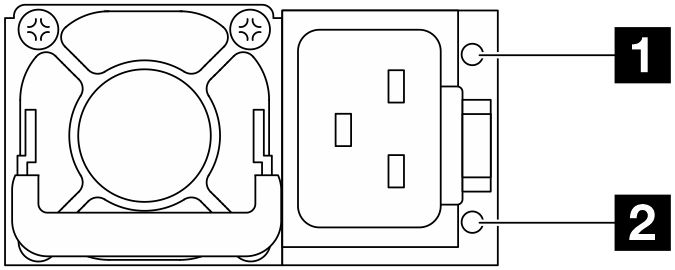

รูปที่ 1. ไฟ LED บนแหล่งจ่ายไฟ CRPS Premium
Power supply LEDs
LEDรายละเอียด
1 สถานะเอาต์พุตและความผิดปกติ (สองสี สีเขียว และสีเหลือง)
ไฟ LED แสดงสถานะเอาต์พุตและความผิดปกติจะอยู่ในสถานะใดสถานะหนึ่งจากต่อไปนี้:

  • ดับ: เซิร์ฟเวอร์ปิดอยู่ หรือชุดแหล่งจ่ายไฟทำงานผิดปกติ หากเซิร์ฟเวอร์เปิดอยู่ แต่ไฟ LED ดับ ให้เปลี่ยนชุดแหล่งจ่ายไฟ

  • กะพริบสีเขียวช้าๆ (กะพริบประมาณหนึ่งครั้งทุกวินาที): แหล่งจ่ายไฟอยู่ในโหมด Zero-output (สแตนด์บาย) เมื่อโหลดไฟฟ้าของเซิร์ฟเวอร์ต่ำ แหล่งจ่ายไฟที่ติดตั้งตัวหนึ่งตัวใดจะเข้าสู่สถานะสแตนด์บาย ขณะที่แหล่งจ่ายไฟอีกตัวหนึ่งจะให้โหลดไฟฟ้าทั้งหมด เมื่อโหลดไฟฟ้าเพิ่มขึ้น แหล่งจ่ายไฟที่สแตนด์บายอยู่จะเปลี่ยนเป็นสถานะใช้งาน เพื่อให้พลังงานแก่เซิร์ฟเวอร์อย่างเพียงพอ

  • สีเขียวกะพริบเร็ว (ประมาณห้าครั้งต่อวินาที): หน่วยแหล่งจ่ายไฟอยู่ในโหมดอัปเดตเฟิร์มแวร์

  • สีเขียว: เซิร์ฟเวอร์เปิดอยู่และชุดแหล่งจ่ายไฟทำงานตามปกติ

  • เหลือง: ชุดแหล่งจ่ายไฟอาจทำงานล้มเหลว ถ่ายโอนข้อมูลบันทึก FFDC จากระบบและติดต่อทีมสนับสนุน Back End ของ Lenovo เพื่อตรวจสอบบันทึกข้อมูล PSU

โหมด Zero-output สามารถปิดใช้งานได้ผ่าน Setup Utility หรือเว็บอินเทอร์เฟซ Lenovo XClarity Controller หากคุณปิดใช้งานโหมด Zero-output แหล่งจ่ายไฟทั้งสองแหล่งจะอยู่ในสถานะใช้งาน

  • เริ่มต้น Setup utility และไปที่ System Settings > Power > Zero Output แล้วเลือก Disable หากคุณปิดใช้งานโหมด Zero-output แหล่งจ่ายไฟทั้งสองแหล่งจะอยู่ในสถานะใช้งาน

  • เข้าสู่ระบบเว็บอินเทอร์เฟซ Lenovo XClarity Controller แล้วเลือก Server Configuration > Power Policyปิดใช้งาน Zero Output Mode แล้วคลิก Apply

2 สถานะอินพุต (สีเดียว สีเขียว)
ไฟ LED แสดงสถานะอินพุตจะอยู่ในสถานะใดสถานะหนึ่งจากต่อไปนี้:

  • ดับ: ชุดแหล่งจ่ายไฟถูกถอดออกจากแหล่งจ่ายพลังไฟขาเข้า

  • สีเขียว: ชุดแหล่งจ่ายไฟเชื่อมต่อกับแหล่งจ่ายพลังไฟขาเข้า

  • กะพริบ (1Hz): กำลังไฟขาเข้าไม่สมบูรณ์

ไฟ LED บนแหล่งจ่ายไฟ CRPS​

รูปภาพและตารางต่อไปนี้อธิบายไฟ LED บนแหล่งจ่ายไฟ CRPS

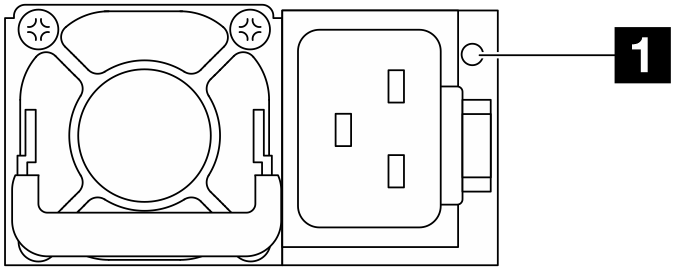

รูปที่ 2. ไฟ LED บน CRPS PSU (1)

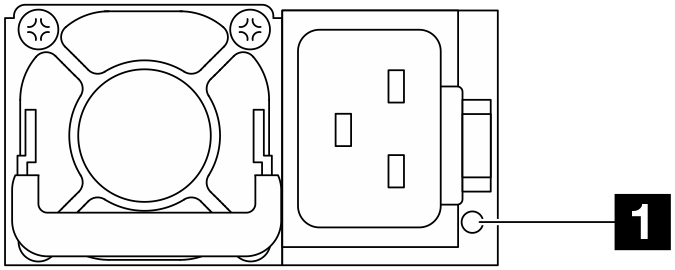

รูปที่ 3. ไฟ LED บน CRPS PSU (2)

1 ไฟ LED ชุดแหล่งจ่ายไฟ (สองสี สีเขียว และสีเหลือง)
สถานะรายละเอียด
ติด (สีเขียว)เซิร์ฟเวอร์เปิดอยู่และชุดแหล่งจ่ายไฟทำงานตามปกติ
กะพริบ (สีเขียว ประมาณสองครั้งต่อวินาที)ชุดแหล่งจ่ายไฟอยู่ในโหมดการอัปเดตเฟิร์มแวร์
ติด (สีเหลือง)เมื่อชุดแหล่งจ่ายไฟสว่างเป็นสีเหลือง:

  • สถานการณ์ที่ 1: ชุดแหล่งจ่ายไฟหนึ่งในสองชุดปิดอยู่หรือถูกถอดออกจากสายไฟ และในเวลาเดียวกัน

  • สถานการณ์ที่ 2: ชุดแหล่งจ่ายไฟล้มเหลวเนื่องจากปัญหาใดปัญหาหนึ่งที่แสดงไว้ด้านล่าง:

    • การป้องกันอุณหภูมิเกิน (OTP)

    • การป้องกันกระแสเกิน (OCP)

    • การป้องกันแรงดันไฟเกิน (OVP)

    • ป้องกันการลัดวงจร (SCP)

    • พัดลมขัดข้อง

กะพริบ (สีเหลือง ประมาณหนึ่งครั้งต่อวินาที)ชุดแหล่งจ่ายไฟแสดงคำเตือน ซึ่งระบุคำเตือนอุณหภูมิเกิน (OTW) คำเตือนกระแสเกิน (OCW) หรือความเร็วพัดลมช้า
ดับเซิร์ฟเวอร์ปิดอยู่ หรือชุดแหล่งจ่ายไฟทำงานผิดปกติ หากเซิร์ฟเวอร์เปิดอยู่ แต่ไฟ LED ดับ ให้เปลี่ยนชุดแหล่งจ่ายไฟ
