Netzteilanzeigen

Dieser Abschnitt enthält Informationen zu verschiedenen Netzteilanzeigenstatuswerten und Vorschläge zu entsprechenden Maßnahmen.

Zum Starten des Servers ist die folgende Mindestkonfiguration erforderlich:

  • Zwei Prozessoren im Prozessorsockel 1 und 2

  • Zwei DRAM DIMMs in Steckplatz 10 und 26

  • Zwei Netzteile

  • Ein 2,5‑Zoll- oder E3.S-Laufwerk oder ein M.2-Laufwerk (falls Betriebssystem für Debuggingzwecke benötigt wird)

  • Sechs Systemlüftermodule

Anzeigen an einem CRPS Premium-Netzteil​

In der folgenden Abbildung und Tabelle werden die Anzeigen an einem CRPS Premium-Netzteil beschrieben.

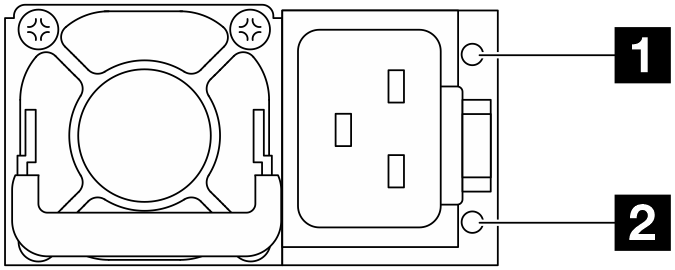

Abbildung 1. Anzeigen an einem CRPS Premium-Netzteil
Power supply LEDs
AnzeigeBeschreibung
1 Ausgabe- und Fehlerstatus (zweifarbig, grün und gelb)
Die Ausgangs- und Fehlerstatusanzeige kann einen der folgenden Status aufweisen:

  • Aus: Der Server ist ausgeschaltet oder die Netzteileinheit funktioniert nicht ordnungsgemäß. Wenn der Server eingeschaltet ist, aber die Anzeige aus ist, tauschen Sie die Netzteileinheit aus.

  • Langsam blinkendes Grün (ca. einmal pro Sekunde): Das Netzteil befindet sich im Nullausgabemodus (Standby). Wenn die Netzbelastung niedrig ist, geht eines der installierten Netzteile in den Standby-Modus über, während das andere die gesamte Last übernimmt. Wenn die Netzbelastung ansteigt, wechselt das Standby-Netzteil in den Status „Aktiv“, um den Server mit ausreichend Strom zu versorgen.

  • Schnell blinkendes Grün (etwa fünf Mal pro Sekunde): Die Netzteileinheit befindet sich im Firmwareaktualisierungsmodus.

  • Grün: Der Server ist eingeschaltet und die Netzteileinheit funktioniert ordnungsgemäß.

  • Gelb: Die Netzteileinheit ist möglicherweise ausgefallen. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls.

Der Nullausgabemodus kann über das Setup Utility oder die Lenovo XClarity Controller-Webschnittstelle deaktiviert werden. Wenn Sie den Nullausgabemodus deaktivieren, gehen beide Netzteile in den Status „Aktiv“ über.

  • Starten Sie die Setup Utility, wechseln Sie zu Systemeinstellungen > Strom > Ausgabe von Null und wählen Sie Deaktivieren aus. Wenn Sie den Nullausgabemodus deaktivieren, gehen beide Netzteile in den Status „Aktiv“ über.

  • Melden Sie sich bei der Lenovo XClarity Controller-Webschnittstelle an, wählen Sie Serverkonfiguration > Stromversorgungsrichtlinieaus, deaktivieren Sie Nullausgabemodus und klicken Sie dann auf Übernehmen.

2 Eingangsstatus (einfarbig, grün)
Die Eingangsstatusanzeige kann einen der folgenden Status aufweisen:

  • Aus: Die Netzteileinheit wurde von der Eingangsstromquelle getrennt.

  • Grün: Die Netzteileinheit ist an die Eingangsstromquelle angeschlossen.

  • Blinken (1 Hz): Die Eingangsleistung ist fehlerhaft.

Anzeigen an einem CRPS-Netzteil​

In den folgenden Abbildungen und in der Tabelle werden die Anzeigen an einem CRPS-Netzteil beschrieben.

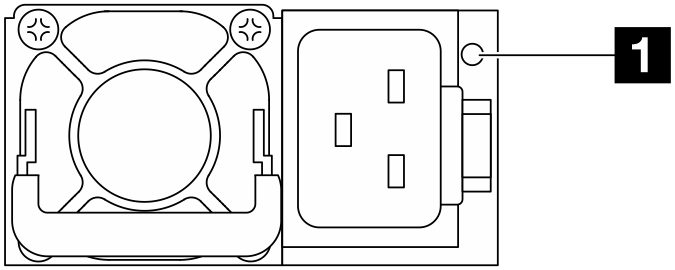

Abbildung 2. Anzeige eines CRPS-Netzteils (1)

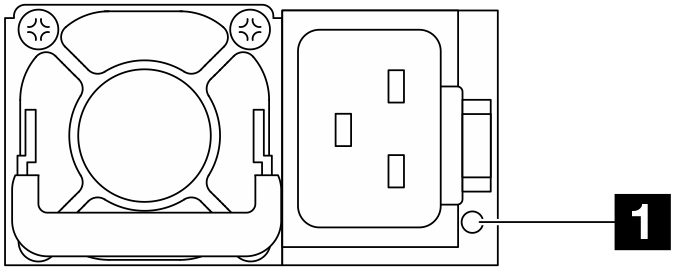

Abbildung 3. Anzeige eines CRPS-Netzteils (2)

1 Anzeige der Netzteileinheit (zweifarbig, grün und gelb)
StatusBeschreibung
Ein (grün)Der Server ist eingeschaltet und die Netzteileinheit funktioniert ordnungsgemäß.
Blinkt (grün, ungefähr zweimal pro Sekunde)Die Netzteileinheit befindet sich im Firmwareaktualisierungsmodus.
Ein (gelb)Wenn die Netzteileinheit gelb leuchtet:

  • Szenario 1: Eine der beiden Netzteileinheiten ist ausgeschaltet oder vom Netzkabel getrennt, während die andere eingeschaltet ist.

  • Szenario 2: Die Netzteileinheit ist aufgrund eines der unten aufgeführten Probleme ausgefallen:

    • Übertemperaturschutz

    • Überstromschutz

    • Überspannungsschutz

    • Kurzschlussschutz

    • Lüfterfehler

Blinkt (gelb, ungefähr einmal pro Sekunde)Das Netzteil zeigt Warnungen an, die auf eine Übertemperaturwarnung, eine Überstromwarnung oder eine langsame Lüftergeschwindigkeit hinweisen.
AusDer Server ist ausgeschaltet oder die Netzteileinheit funktioniert nicht ordnungsgemäß. Wenn der Server eingeschaltet ist, aber die Anzeige aus ist, tauschen Sie die Netzteileinheit aus.
