パワー・サプライ LED

このトピックでは、各種パワー・サプライ LED ステータスと対応する操作について説明します。

サーバーを起動するために必要な最小構成は、以下のとおりです。

  • プロセッサー・ソケット 1 および 2 に 2 個のプロセッサー

  • スロット 10 および 26 に 2 個の DRAM DIMM

  • パワー・サプライ 2 台

  • 1 個の 2.5 インチ ドライブまたは E3.S ドライブ、または 1 個の M.2 ドライブ (デバッグ用に OS が必要な場合)

  • システム・ファン・モジュール 6 個

CRPS Premium パワー・サプライ上の LED​

次の図と表は、CRPS Premium パワー・サプライ上の LED について説明しています。

図 1. CRPS Premium パワー・サプライ上の LED
Power supply LEDs
LED説明
1 出力および障害ステータス (2 色、緑色と黄色)
出力および障害ステータス LED は、以下のいずれかの状態になります。

  • オフ: サーバーの電源がオフか、パワー・サプライ・ユニットが正常に動作していません。サーバーの電源がオンになっているのに LED がオフの場合は、パワー・サプライ・ユニットを交換します。

  • 緑色の遅い点滅 (1 秒間に約 1 回の点滅): パワー・サプライはゼロ出力モード (スタンバイ) です。サーバーの電源負荷が低い場合、取り付けられたパワー・サプライの 1 つがスタンバイ状態になり、他の 1 つが負荷全体を担当します。電源負荷が増加すると、スタンバイのパワー・サプライがアクティブ状態に切り替わり、サーバーに十分な電力を供給します。

  • 緑色の早い点滅 (1 秒間に約 5 回の点滅): パワー・サプライ・ユニットはファームウェア更新モードです。

  • 緑色: サーバーの電源がオンで、パワー・サプライ・ユニットが正常に動作しています。

  • 黄色: パワー・サプライ・ユニットに障害が発生しているかもしれません。システムから FFDC ログをダンプし、Lenovo バックエンド・サポート・チームに連絡して PSU データ・ログのレビューを行います。

ゼロ出力モードは、Setup Utility または Lenovo XClarity Controller Web インターフェースを介して無効にすることができます。ゼロ出力モードを無効にすると、両方のパワー・サプライがアクティブ状態になります。

  • Setup utility を起動して、システム設定 > 電源 > ゼロ出力 の順に移動し、無効を選択します。ゼロ出力モードを無効にすると、両方のパワー・サプライがアクティブ状態になります。

  • Lenovo XClarity Controller Web インターフェースにログインし、サーバー構成 > 電源ポリシーを選択して、ゼロ出力モードを無効にし、適用をクリックします。

2 入力ステータス (単色、緑色)
入力ステータス LED は、以下のいずれかの状態になります。

  • オフ: パワー・サプライ・ユニットが入力電源から取り外されています。

  • 緑色: パワー・サプライ・ユニットが入力電源に接続されています。

  • 点滅 (1Hz): 入力電力が正常ではありません。

CRPS パワー・サプライ上の LED​

次の図と表は、CRPS パワー・サプライ上の LED について説明しています。

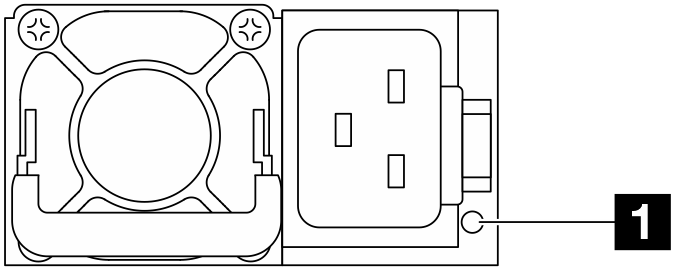

図 2. CRPS PSU の LED (1)

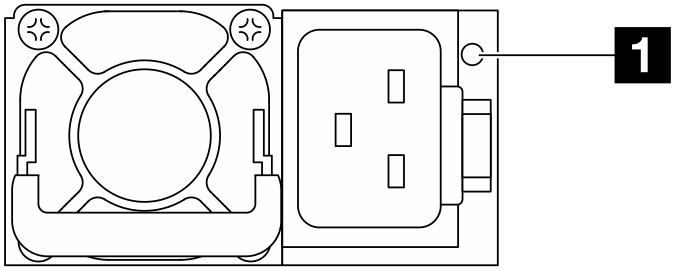

図 3. CRPS PSU の LED (2)

1 パワー・サプライ・ユニット LED (2 色、緑色と黄色)
ステータス説明
オン (緑色)サーバーの電源がオンで、パワー・サプライ・ユニットが正常に動作しています。
点滅 (緑色、1 秒間に約 2 回の点滅)パワー・サプライ・ユニットはファームウェア更新モードです。
オン (黄色)パワー・サプライ・ユニットが黄色に点灯している場合:

  • シナリオ 1: 2 つのパワー・サプライ・ユニットのうち 1 つの電源がオフになっているか、電源コードから抜かれていますが、同時にもう 1 つの電源装置の電源がオンになっています。

  • シナリオ 2: 以下にリストされているいずれかの問題が原因で、パワー・サプライ・ユニットに障害が発生しました。

    • 過熱保護 (OTP)

    • 過電流保護 (OCP)

    • 過電圧保護 (OVP)

    • 短絡保護 (SCP)

    • ファンの障害

点滅 (黄色、1 秒間に約 1 回の点滅)パワー・サプライ・ユニットに、過熱警告 (OTW)、過電流警告 (OCW)、またはファン速度が遅いことを示す警告が表示されています。
オフサーバーの電源がオフか、パワー・サプライ・ユニットが正常に動作していません。サーバーの電源がオンになっているのに LED がオフの場合は、パワー・サプライ・ユニットを交換します。
