LEDs da fonte de alimentação

Este tópico fornece informações sobre vários status do LED da fonte de alimentação e sugestões de ação correspondente.

A configuração mínima a seguir é necessária para que o servidor seja iniciado:

  • Dois processadores nos soquetes de processador 1 e 2

  • Dois DIMMs DRAM nos slots 10 e 26

  • Duas fontes de alimentação

  • Uma unidade de 2,5 polegadas, uma unidade E3.S ou uma unidade M.2 (se o SO for necessário para depuração)

  • Seis módulos do ventilador do sistema

LEDs em uma fonte de alimentação CRPS Premium​

A figura e a tabela a seguir descrevem os LEDs em uma fonte de alimentação CRPS Premium.

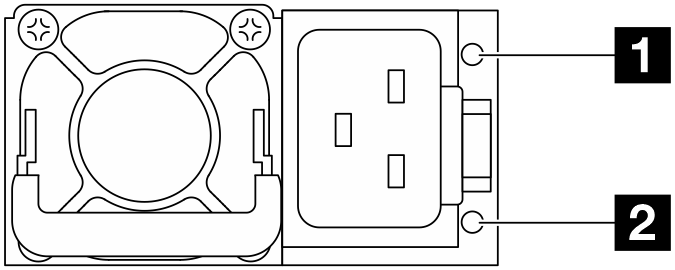

Figura 1. LEDs em uma fonte de alimentação CRPS Premium
Power supply LEDs
LEDDescrição
1 Status de saída e falha (bicolor, verde e amarelo)
O LED de status de saída e falha pode estar em um dos seguintes estados:

  • Desligado: o servidor está desligado ou a unidade da fonte de alimentação não está funcionando corretamente. Se o servidor estiver ligado, mas o LED estiver apagado, substitua a unidade da fonte de alimentação.

  • Piscando lento em verde (cerca de um flash por segundo): A fonte de alimentação está no modo de saída zero (espera). Quando a carga de energia do servidor está fraca, uma das fontes de alimentação instaladas entra em estado de espera enquanto a outra entrega carga inteira. Quando a carga de energia aumentar, a fonte de alimentação em espera alternará para o estado ativo para fornecer energia suficiente ao servidor.

  • Piscando rápido em verde (cerca de cinco flashes por segundo): A unidade da fonte de alimentação está no modo de atualização de firmware.

  • Verde: o servidor está ligado e a unidade da fonte de alimentação está funcionando normalmente.

  • Amarelo: a unidade da fonte de alimentação pode ter falhado. Execute dump do log FFDC do sistema e entre em contato com a equipe de suporte a back-end da Lenovo para rever o log de dados da PSU.

O modo de saída zero pode ser desativado por meio do Setup Utility ou da interface da Web do Lenovo XClarity Controller. Se você desabilitar o modo de saída zero, ambas as fontes de alimentação estarão em estado ativo.

  • Inicie o Utilitário de configuração, acesse Configurações do Sistema > Energia > Saída Zero e selecione Desativar. Se você desabilitar o modo de saída zero, ambas as fontes de alimentação estarão em estado ativo.

  • Faça login na interface da Web do Lenovo XClarity Controller, escolha Configuração do servidor > Política de Energia, desative Modo de saída zero e clique em Aplicar.

2 Status de entrada (cor única, verde)
O LED de status de entrada pode estar em um dos estados a seguir:

  • Desligado: a unidade da fonte de alimentação está desconectada da fonte de alimentação de entrada.

  • Verde: a unidade da fonte de alimentação está conectada à fonte de alimentação de entrada.

  • Piscando (1 Hz): a energia de entrada não está funcional.

LEDs em uma fonte de alimentação CRPS​

As figuras e a tabela a seguir descrevem os LEDs em uma fonte de alimentação CRPS.

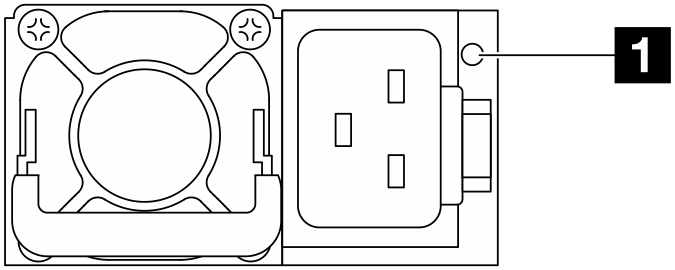

Figura 2. LED em uma PSU CRPS (1)

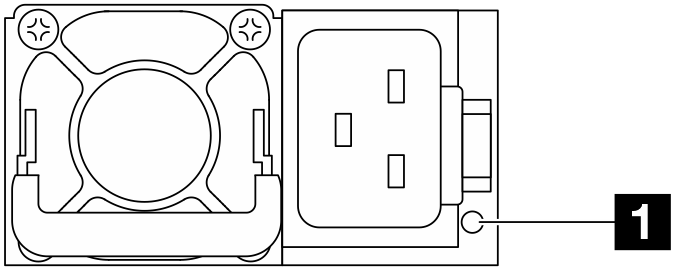

Figura 3. LED em uma PSU CRPS (2)

1 LED da unidade da fonte de alimentação (bicolor, verde e amarelo)
StatusDescrição
Ligado (verde)O servidor está ligado e a unidade da fonte de alimentação está funcionando normalmente.
Piscando (verde, cerca de dois flashes por segundo)A unidade da fonte de alimentação está no modo de atualização de firmware.
Ligado (amarelo)Quando a unidade da fonte de alimentação está acesa em amarelo:

  • Cenário 1: Uma das duas unidades da fontes de alimentação está desligada ou desconectada do cabo de alimentação e, ao mesmo tempo, a outra está ligada.

  • Cenário 2: A unidade da fonte de alimentação falhou devido a um dos problemas listados abaixo:

    • Proteção contra sobretemperatura (OTP)

    • Proteção contra sobrecorrente (OCP)

    • Proteção contra sobretensão (OVP)

    • Proteção contra curto-circuito (SCP)

    • Falha do ventilador

Piscando (amarelo, cerca de um flash por segundo)A unidade da fonte de alimentação está exibindo avisos, indicando aviso de temperatura excessiva (OTW), aviso de sobrecorrente (OCW) ou velocidade lenta do ventilador.
DesligadoO servidor está desligado ou a unidade da fonte de alimentação não está funcionando corretamente. Se o servidor estiver ligado, mas o LED estiver apagado, substitua a unidade da fonte de alimentação.
