Светодиодные индикаторы блока питания

В этом разделе приводится информация о различных состояниях светодиодного индикатора блока питания и даются соответствующие рекомендации.

Для запуска сервера необходима следующая минимальная конфигурация.

  • Два процессора в гнезде процессора 1 и 2

  • Два модуля DRAM DIMM в гнездах 10 и 26

  • Два блока питания

  • Один 2,5-дюймовый диск, диск E3.S или один диск M.2 (если для отладки требуется ОС)

  • Шесть модулей вентиляторов компьютера

Светодиодные индикаторы на блоке питания CRPS Premium​

На следующем рисунке и в таблице описаны светодиодные индикаторы на блоке питания CRPS Premium.

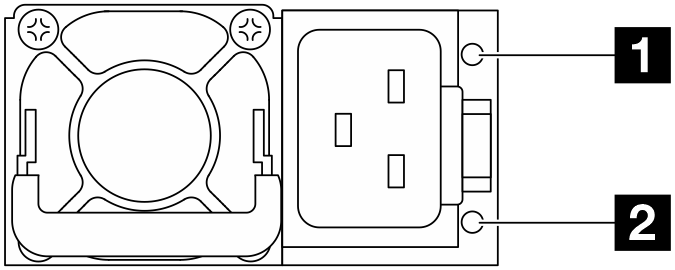

Рис. 1. Светодиодные индикаторы на блоке питания CRPS Premium
Power supply LEDs
Светодиодный индикаторОписание
1 Состояние выхода и неисправности (двухцветный, зеленый и желтый)
Возможны следующие состояния светодиодного индикатора выхода и неисправности:

  • Не горит: сервер выключен или модуль блока питания не работает надлежащим образом. Если сервер включен, но светодиодный индикатор не горит, замените модуль блока питания.

  • Медленно мигает зеленым светом (примерно раз в секунду): блок питания находится в режиме нулевого выхода (ожидания). Если электрическая нагрузка сервера низкая, один из установленных блоков питания переходит в режим ожидания, а другой обеспечивает все электропитание. Когда электрическая нагрузка возрастает, резервный блок питания переходит в активное состояние для подачи на сервер достаточного питания.

  • Быстро мигает зеленым светом (примерно пять раз в секунду): модуль блока питания находится в режиме обновления микропрограммы.

  • Зеленый: сервер включен, и модуль блок питания работает нормально.

  • Желтый: модуль блока питания может быть неисправен. Создайте дамп журнала FFDC из системы и свяжитесь с группой поддержки серверной части Lenovo для просмотра журнала данных модуля блока питания.

Режим нулевого выхода можно отключить в веб-интерфейсе Setup Utility или Lenovo XClarity Controller. В случае отключения режима нулевого выхода оба блока питания будут находиться в активном состоянии.

  • Запустите программу Setup Utility и выберите Системные параметры > Питание > Нулевой выход, а затем — Отключить. В случае отключения режима нулевого выхода оба блока питания будут находиться в активном состоянии.

  • Войдите в веб-интерфейс Lenovo XClarity Controller, выберите Конфигурация сервера > Политика питания, отключите Режим нулевого вывода и нажмите Применить.

2 Состояние входа (одноцветный, зеленый)
Возможны следующие состояния светодиодного индикатора состояния на входе:

  • Выкл: модуль блока питания отключен от источника питания.

  • Зеленый: модуль блока питания подключен к источнику питания.

  • Мигает (с частотой 1 Гц): входное напряжение неустойчиво.

Светодиодные индикаторы на блоке питания CRPS​

На следующих рисунках и в таблице описаны светодиодные индикаторы на блоке питания CRPS.

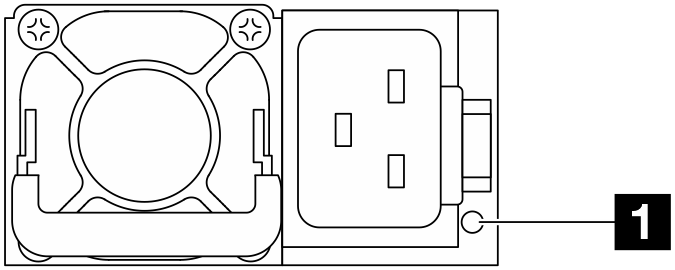

Рис. 2. Светодиодный индикатор на модуле блока питания CRPS (1)

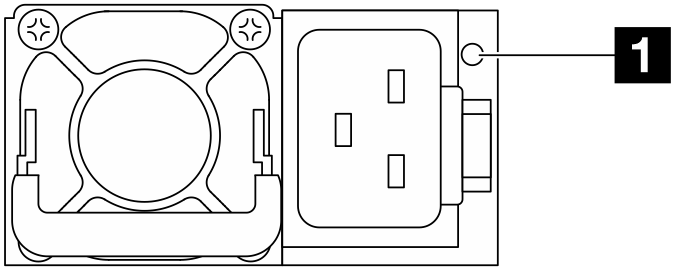

Рис. 3. Светодиодный индикатор на модуле блока питания CRPS (2)

1 Светодиодный индикатор модуля блока питания (двухцветный, зеленый и желтый)
СостояниеОписание
Вкл (зеленый)Сервер включен, и модуль блока питания работает нормально.
Мигает (зеленый, примерно два раза в секунду)Модуль блока питания находится в режиме обновления микропрограммы.
Вкл (желтый)Если светодиодный индикатор модуля блока питания горит желтым светом, возможны следующие сценарии:

  • Сценарий 1. Один из двух модулей блока питания выключен или отключен от шнура питания, а другой модуль включен.

  • Сценарий 2. Модуль блока питания вышел из строя из-за одной из следующих проблем:

    • Защита от перегрева (OTP)

    • Защита от перегрузки по току (OCP)

    • Защита от перенапряжения (OVP)

    • Защита от короткого замыкания (SCP)

    • Сбой вентилятора

Мигает (желтый, примерно раз в секунду)На модуле блока питания отображаются предупреждения, указывающие на перегрев (OTW), перегрузку по току (OCW) или низкую скорость вращения вентилятора.
ВыклСервер выключен или модуль блока питания не работает надлежащим образом. Если сервер включен, но светодиодный индикатор не горит, замените модуль блока питания.
