Светодиодные индикаторы системной платы ввода-вывода

На следующих рисунках показаны светодиодные индикаторы на системной плате ввода-вывода, также известной как модуль безопасного управления центром обработки данных (DC-SCM).

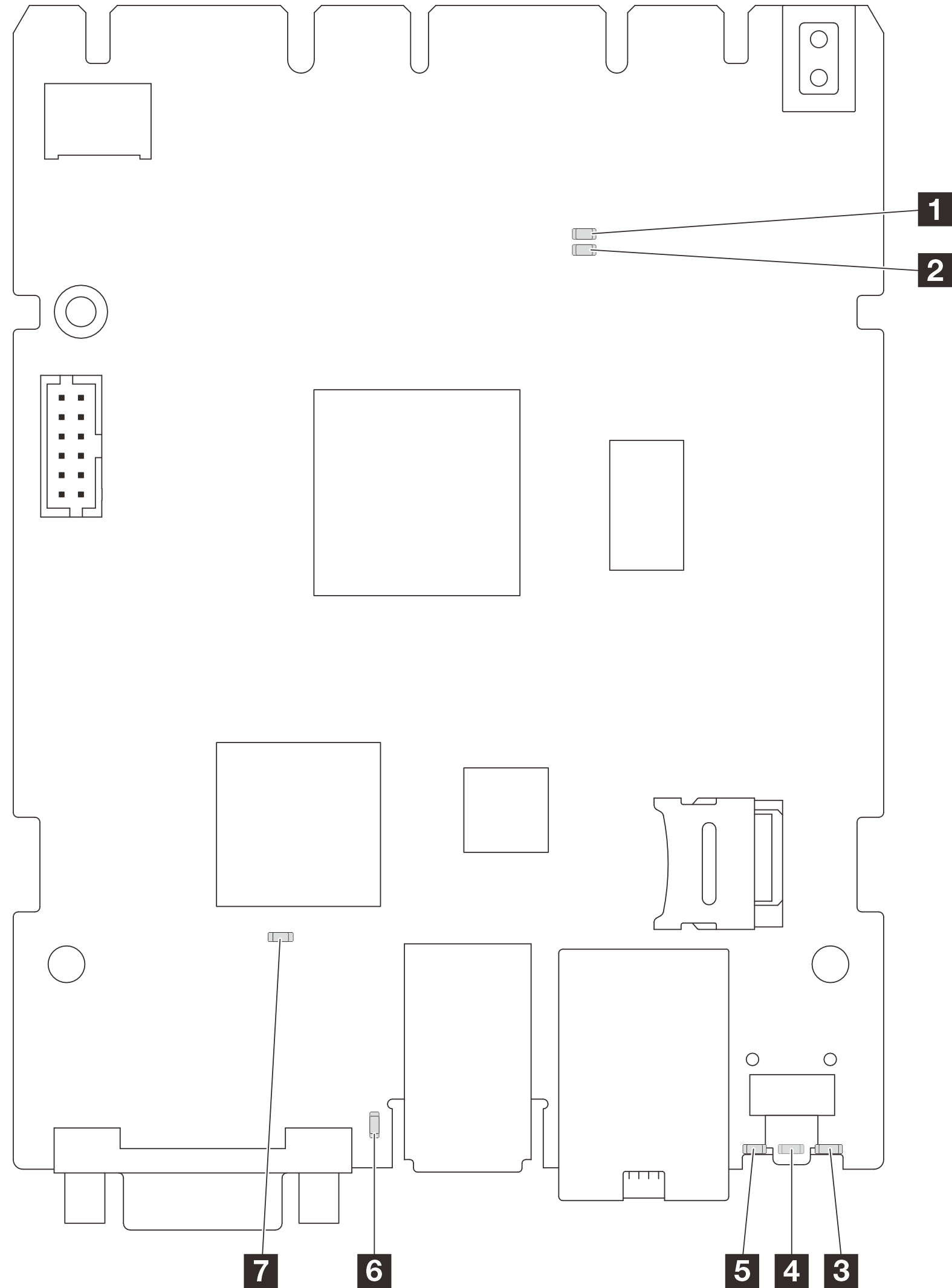

Рис. 1. Светодиодные индикаторы на системной плате ввода-вывода (DC-SCM)
LEDs on the system I/O board

1 Светодиодный индикатор AP0 (зеленый)

2 Светодиодный индикатор AP1 (зеленый)

3 Светодиодный индикатор неисправности RoT (желтый)

4 Светодиодный индикатор системной ошибки (желтый)

5 Светодиодный индикатор идентификации системы (синий)

6 Светодиодный индикатор контрольного сигнала XCC (зеленый)

7 Светодиодный индикатор контрольного сигнала FPGA SCM (зеленый)

Табл. 1. Описание светодиодных индикаторов
Сценарий1 Светодиодный индикатор AP02 Светодиодный индикатор AP13 Светодиодный индикатор неисправности RoT6 Светодиодный индикатор контрольного сигнала XCC7 Светодиодный индикатор контрольного сигнала FPGA SCMДействия
Неустранимый сбой микропрограммы модуля безопасности RoTВыклВыклВклНеприменимоНеприменимоЗамените системную плату ввода-вывода.
МигаетНеприменимоВклНеприменимоНеприменимоЗамените системную плату ввода-вывода.
Нет питания системы (светодиодный индикатор контрольного сигнала FPGA не горит)ВыклВыклВыклВыклВыклЕсли питание переменного тока включено, а питание на блоке материнской платы отсутствует, выполните следующие действия:

  1. Проверьте блок питания или плату питания Interposer (PIB) (если имеется). При наличии ошибки в блоке питания или на плате PIB замените этот блок или плату.

  2. При нормальном состоянии блока питания или платы PIB выполните следующие действия:

    1. Замените системную плату ввода-вывода.

    2. Замените процессорную плату.

Исправимая ошибка микропрограммы XCCМигаетНеприменимоВыклНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма XCC восстановлена после ошибкиМигаетНеприменимоВыклНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Сбой при аутентификации микропрограммы UEFIНеприменимоМигаетВыклНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма UEFI восстановлена после сбоя при аутентификацииНеприменимоВклВыклНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Система работает нормально (светодиодный индикатор контрольного сигнала FPGA горит)ВклВклВыклМигает (1 Гц)ВклТолько для сведения. Никаких действий выполнять не требуется.

4 Светодиодный индикатор системной ошибки (желтый)

ОписаниеЕсли желтый светодиодный индикатор горит, на сервере может также гореть еще один или несколько других светодиодных индикаторов, указывающих на источник ошибки.
ДействиеПросмотрите системные журналы или проверьте состояние светодиодных индикаторов внутренних ошибок, чтобы определить неисправный компонент. Дополнительные сведения см. в разделе Светодиодные индикаторы и кнопки на передней панели оператора.

5 Светодиодный индикатор идентификации системы (синий)

ОписаниеПередний светодиодный индикатор идентификации системы позволяет найти сервер.
ДействиеПри каждом нажатии кнопки идентификации системы состояние обоих светодиодных индикаторов идентификации системы меняется (могут гореть, мигать или не гореть).

6 Светодиодный индикатор контрольного сигнала XCC (зеленый)

ОписаниеСветодиодный контрольный сигнал XCC помогает определить состояние XCC.

  • Мигает (1 Гц, примерно раз в секунду): XCC работает нормально.

  • Мигает с другой частотой или постоянно горит: XCC находится на начальном этапе работы или функционирует неправильно.

  • Выкл: XCC не работает.

Действие

  • Если светодиодный индикатор контрольного сигнала XCC не горит или постоянно горит, выполните следующие действия:

    • При отсутствии доступа к XCC:

      1. Отключите и снова подключите шнур питания.

      2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

      3. (Только для квалифицированных специалистов) Замените системную плату ввода-вывода.

    • При наличии доступа к XCC замените системную плату ввода-вывода.

  • Если светодиодный индикатор контрольного сигнала XCC всегда быстро мигает более 5 минут, выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

    3. (Только для квалифицированных специалистов) Замените системную плату ввода-вывода.

  • Если светодиодный индикатор контрольного сигнала XCC всегда медленно мигает более 5 минут, выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

    3. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.
