ไฟ LED แผง I/O ระบบ

ภาพประกอบต่อไปนี้แสดงไดโอดเปล่งแสง (LED) ที่ตั้งอยู่บนแผงระบบ I/O หรือที่เรียกว่าโมดูลควบคุมที่ปลอดภัยของศูนย์ข้อมูล (DC-SCM)

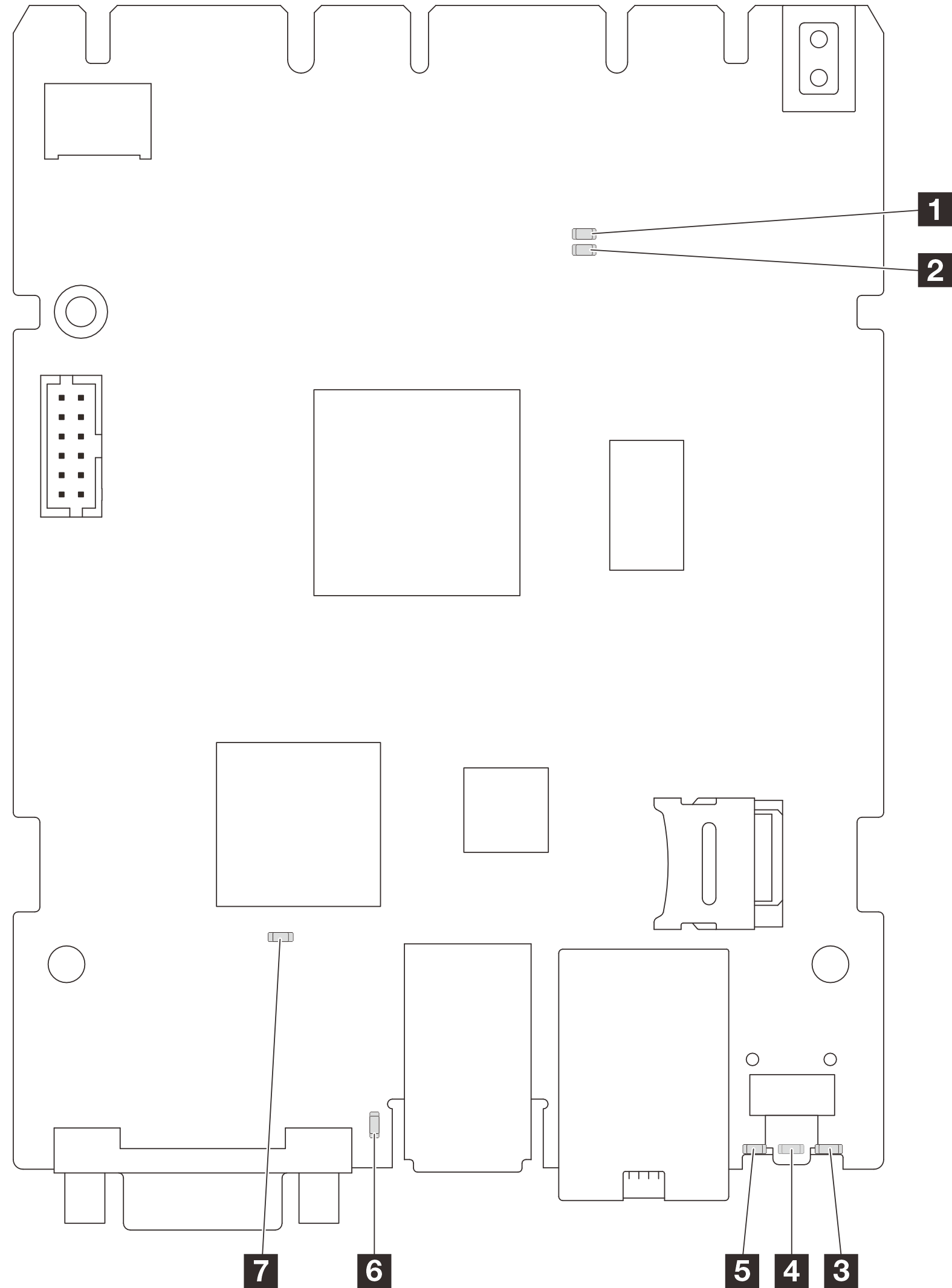

รูปที่ 1. ไฟ LED บนแผง I/O ของระบบ (DC-SCM)
LEDs on the system I/O board

1 ไฟ LED AP0 (สีเขียว)

2 ไฟ LED AP1 (สีเขียว)

3 ไฟ LED ข้อผิดพลาด RoT (สีเหลือง)

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

5 ไฟ LED ID ระบบ (สีน้ำเงิน)

6 ไฟ LED แสดงการทำงานของ XCC (สีเขียว)

7 ไฟ LED แสดงการทำงานของ SCM FPGA (สีเขียว)

ตารางที่ 1. คำอธิบายไฟ LED
สถานการณ์1 ไฟ LED AP02 ไฟ LED AP13 ไฟ LED แสดงข้อผิดพลาด RoT6 ไฟ LED แสดงสัญญาณการทำงานของ XCC7 ไฟ LED แสดงสัญญาณการทำงานของ FPGA SCMการดำเนินการ
ความล้มเหลวร้ายแรงของโมดูลนิรภัยของเฟิร์มแวร์และ RoTดับดับติดไม่ระบุไม่ระบุเปลี่ยนแผง I/O ระบบ
กะพริบไม่ระบุติดไม่ระบุไม่ระบุเปลี่ยนแผง I/O ระบบ
ระบบไม่มีพลังงาน (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ดับ)ดับดับดับดับดับหากมีไฟ AC แต่ส่วนประกอบแผงระบบไม่มีพลังงาน ให้:

  1. ตรวจสอบชุดแหล่งจ่ายไฟ (PSU) หรือแผงจ่ายไฟฟ้า (PIB) หากมี หาก PSU หรือ PIB มีข้อผิดพลาด ให้เปลี่ยนทดแทน

  2. หาก PSU หรือ PIB ทำงานได้ตามปกติ ให้ทำตามขั้นตอนต่อไปนี้:

    1. เปลี่ยนแผง I/O ระบบ

    2. เปลี่ยนแผงโปรเซสเซอร์

ข้อผิดพลาดที่กู้คืนได้ของเฟิร์มแวร์ XCCกะพริบไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ XCC ได้รับการกู้คืนจากข้อผิดพลาดกะพริบไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
การตรวจสอบความถูกต้องของเฟิร์มแวร์ UEFI ล้มเหลวไม่ระบุกะพริบดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ UEFI ได้รับการกู้คืนจากความล้มเหลวในการตรวจสอบความถูกต้องไม่ระบุติดดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
ระบบทำงานได้ตามปกติ (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ติดสว่าง)ติดติดดับกะพริบ (1 Hz)ติดข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

รายละเอียดหากไฟ LED สีเหลืองนี้ติดสว่าง อาจเป็นไปได้ว่ามีไฟ LED ในตำแหน่งอื่นๆ ของเซิร์ฟเวอร์ที่ติดสว่างเช่นกัน ซึ่งจะช่วยคุณตรวจหาแหล่งที่มาของข้อผิดพลาด
การดำเนินการตรวจสอบบันทึกของระบบหรือไฟ LED แสดงข้อผิดพลาดภายใน เพื่อระบุส่วนที่ล้มเหลว สำหรับข้อมูลเพิ่มเติม โปรดดู ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า

5 ไฟ LED ID ระบบ (สีน้ำเงิน)

รายละเอียดไฟ LED แสดง ID ระบบด้านหน้าจะช่วยคุณระบุตำแหน่งของเซิร์ฟเวอร์
การดำเนินการแต่ละครั้งที่คุณกดปุ่ม ID ระบบ สถานะของไฟ LED แสดง ID ระบบทั้งสองจะเปลี่ยนแปลง อาจเป็นได้ทั้งการกะพริบหรือดับไปเลย

6 ไฟ LED แสดงการทำงานของ XCC (สีเขียว)

รายละเอียดไฟ LED แสดงสัญญาณการทำงานของ XCC ช่วยในการระบุสถานะของ XCC

  • กะพริบ (1 Hz, ประมาณหนึ่งครั้งต่อวินาที): XCC ทำงานได้ตามปกติ

  • กะพริบที่ความเร็วอื่นๆ หรือติดสว่างตลอดเวลา: XCC กำลังเริ่มต้นระบบหรือทำงานตามปกติ

  • ดับ: XCC ไม่ทำงาน

การดำเนินการ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC ดับหรือติดเสมอ ให้ทำตามขั้นตอนต่อไปนี้:

    • หากไม่สามารถเข้าถึง XCC ได้:

      1. เสียบสายไฟอีกครั้ง

      2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

      3. (ช่างเทคนิคที่ได้รับการอบรมเท่านั้น) เปลี่ยนแผง I/O ระบบ

    • หากสามารถเข้าถึง XCC ได้ ให้เปลี่ยนแผง I/O ระบบ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC มักจะกะพริบเร็วเกิน 5 นาที ให้ทำตามขั้นตอนต่อไปนี้:

    1. เสียบสายไฟอีกครั้ง

    2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

    3. (ช่างเทคนิคที่ได้รับการอบรมเท่านั้น) เปลี่ยนแผง I/O ระบบ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC มักจะกะพริบช้าเกิน 5 นาที ให้ทำตามขั้นตอนต่อไปนี้:

    1. เสียบสายไฟอีกครั้ง

    2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

    3. หากยังคงมีปัญหาอยู่ โปรดติดต่อบริการสนับสนุนของ Lenovo
