ไฟ LED M.2 ด้านหลัง
หัวข้อนี้ให้ข้อมูลการแก้ไขปัญหาสำหรับส่วนประกอบไดรฟ์ M.2
ไฟ LED บนอินเทอร์โพเซอร์ M.2 ด้านหลัง

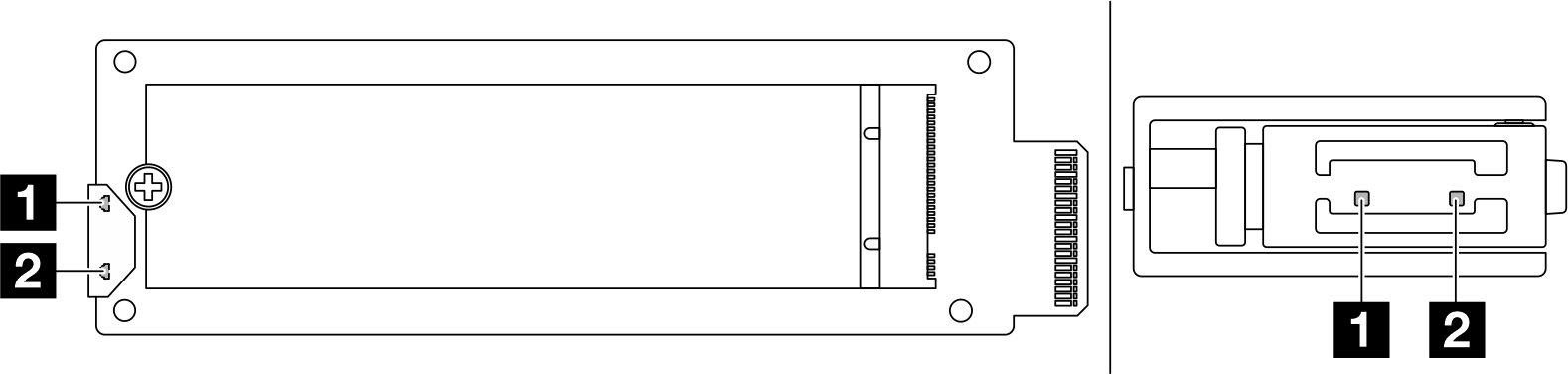

รูปที่ 1. ไฟ LED อินเทอร์โพเซอร์ M.2 ด้านหลัง
| LED | สถานะและคำอธิบาย |
|---|---|
| 1 ไฟ LED แสดงกิจกรรม (สีเขียว) | ติด: ไดรฟ์ M.2 ไม่ได้ใช้งาน |
| ดับ: ไดรฟ์ M.2 อยู่ในสถานะ De-asserted | |
| กะพริบ (ประมาณสี่ครั้งต่อวินาที): กำลังดำเนินกิจกรรม I/O ของไดรฟ์ M.2 | |
| 2 ไฟ LED แสดงสถานะ (สีเหลือง) | ติด: เกิดข้อผิดพลาดของไดรฟ์ |
| ดับ: ไดรฟ์ M.2 ทำงานตามปกติ | |
| กะพริบเร็ว (ประมาณสี่ครั้งต่อวินาที): กำลังค้นหาไดรฟ์ M.2 | |
| กะพริบช้าๆ (ประมาณหนึ่งครั้งต่อวินาที): ไดรฟ์ M.2 กำลังถูกสร้างใหม่ |
ไฟ LED บนแบ็คเพลน M.2 ด้านหลัง

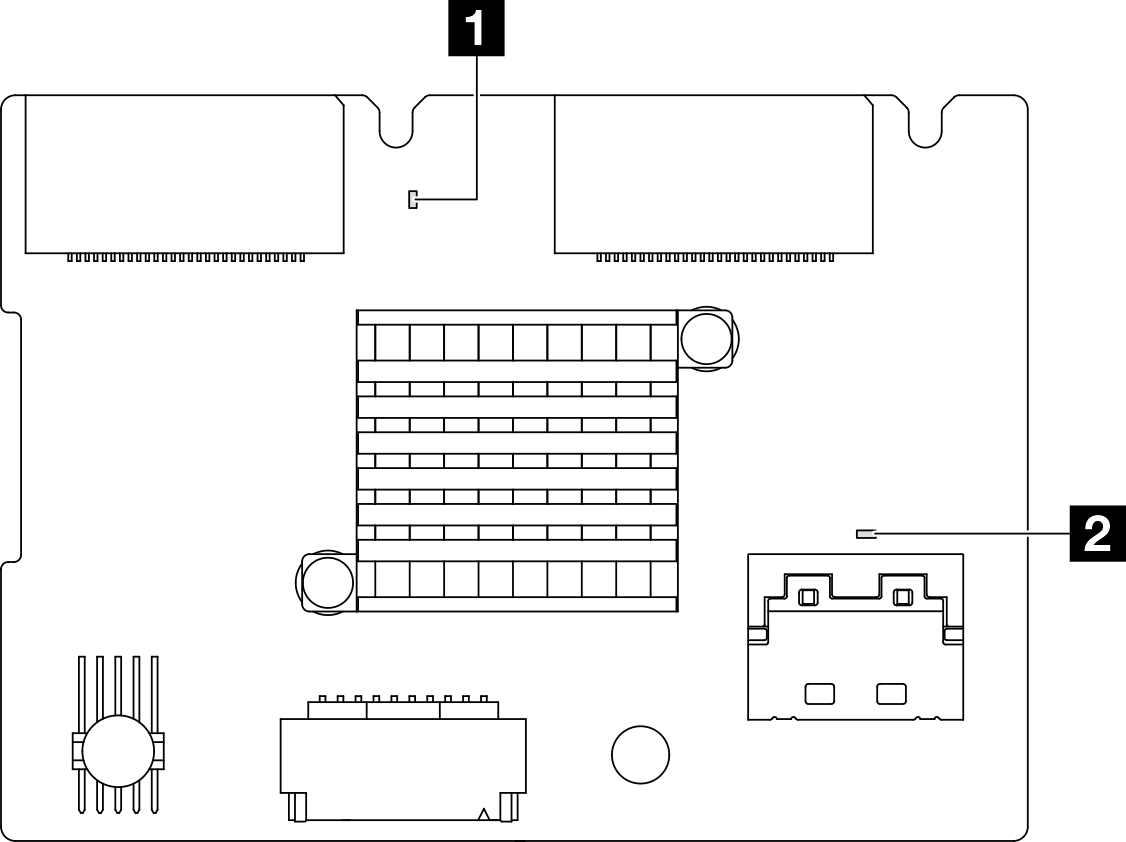

รูปที่ 2. ไฟ LED แบ็คเพลน M.2 ด้านหลัง
| LED | สถานะและคำอธิบาย |
|---|---|
| 1 ไฟ LED แสดงการทำงาน (สีเขียว) | กะพริบ: เปิดเครื่องและเฟิร์มแวร์ RAID ทำงานตามปกติ |
| ดับ: ปิดเครื่องหรือเฟิร์มแวร์ RAID ทำงานผิดปกติ | |
| 2 ไฟ LED แสดงสัญญาณการทำงานของ PSoC (สีเขียว) | ติด: เฟิร์มแวร์ PSoC ทำงานผิดปกติ |
| ดับ: ปิดเครื่องหรือเฟิร์มแวร์ PSoC ทำงานผิดปกติ | |
| กะพริบเร็ว (ประมาณหนึ่งครั้งต่อวินาที): กำลังอัปเดตรหัส (โหมด bootloader) | |
| กะพริบช้าๆ (กะพริบประมาณหนึ่งครั้งทุกๆ สองวินาที): ออกจากการเริ่มต้น (โหมดแอปพลิเคชัน) เฟิร์มแวร์ PSoC ทำงานได้ตามปกติ |
