ไฟ LED บนแผงโปรเซสเซอร์

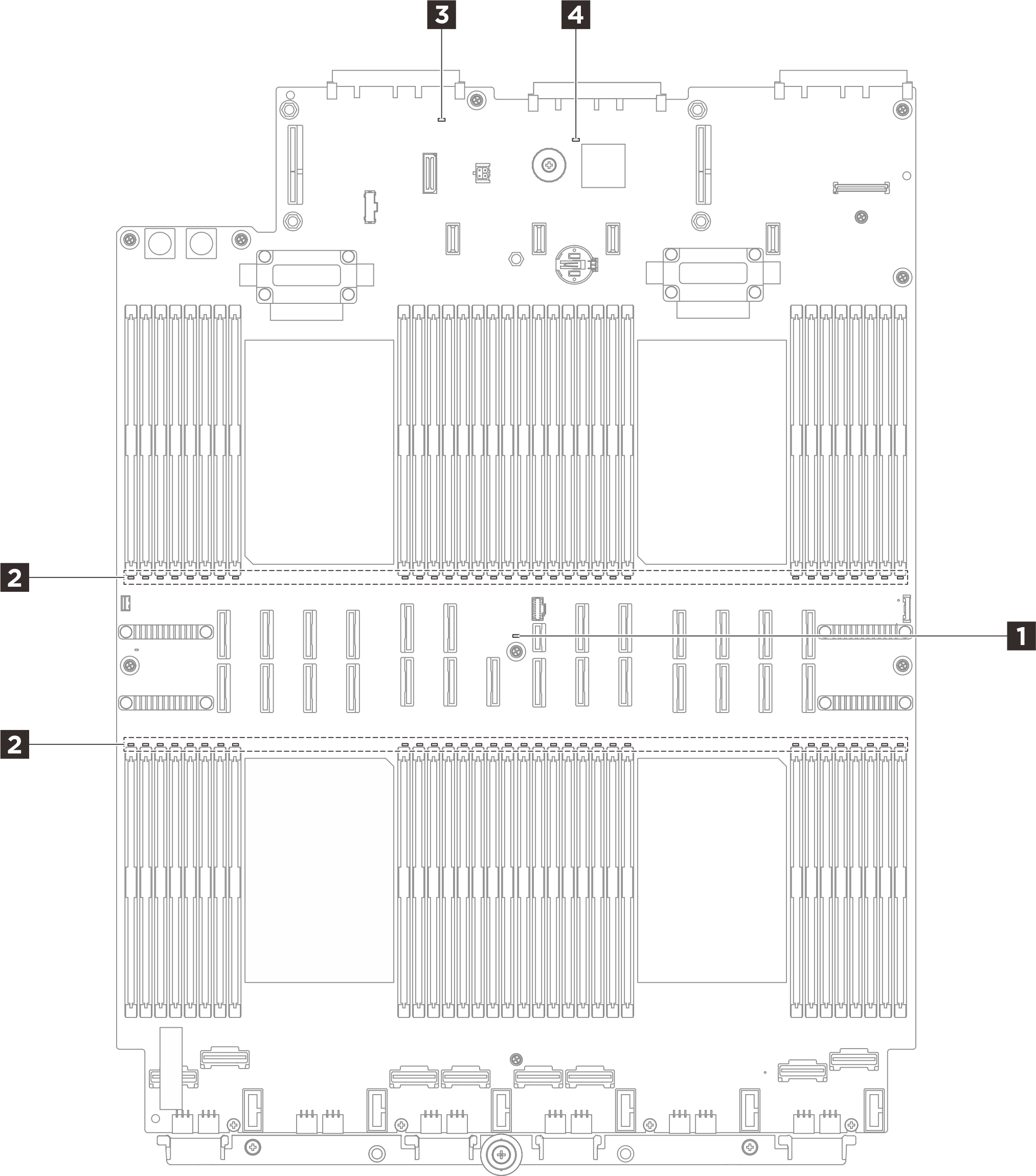

ภาพประกอบต่อไปนี้แสดงไดโอดเปล่งแสง (LED) บนส่วนประกอบแผงโปรเซสเซอร์
กดปุ่มเปิด/ปิดเพื่อเปิดไฟ LED บนส่วนประกอบแผงโปรเซสเซอร์เมื่อถอดแหล่งพลังงานออกจากเซิร์ฟเวอร์แล้ว
| LED | รายละเอียด | การดำเนินการ |
|---|---|---|
| 1 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง) | หากไฟ LED สีเหลืองนี้ติดสว่าง อาจเป็นไปได้ว่ามีไฟ LED ในตำแหน่งอื่นๆ ของเซิร์ฟเวอร์ที่ติดสว่างเช่นกัน ซึ่งจะช่วยคุณตรวจหาแหล่งที่มาของข้อผิดพลาด | ตรวจสอบบันทึกของระบบหรือไฟ LED แสดงข้อผิดพลาดภายใน เพื่อระบุส่วนที่ล้มเหลว สำหรับข้อมูลเพิ่มเติม โปรดดู ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า |
| 2 ไฟ LED แสดงข้อผิดพลาดของ DIMM (เหลืองอำพัน) | หากไฟ LED แสดงข้อผิดพลาดของโมดูลหน่วยความจำติดสว่าง แสดงว่าโมดูลหน่วยความจำที่มี LED ติดสว่างนั้นทำงานล้มเหลว | โปรดดูข้อมูลเพิ่มเติมที่ ปัญหาเกี่ยวกับหน่วยความจำ |
| 3 ไฟ LED แสดงสถานะระบบ (สีเขียว) | ไฟ LED แสดงสัญญาณการทำงานของ FPGA ช่วยในการระบุสถานะของ FPGA
|
|
| 4 LED แสดงการทำงานของ FPGA (สีเขียว) | ไฟ LED แสดงสถานะระบบจะระบุสถานะการทำงานของระบบ
| หากไฟ LED แสดงสัญญาณการทำงานของ FPGA ดับหรือติดเสมอ ให้ทำตามขั้นตอนต่อไปนี้:
|
