處理器板 LED

下圖顯示處理器板組件上的發光二極體 (LED)。

切斷伺服器的電源後，按電源按鈕可點亮處理器板組件上的 LED。

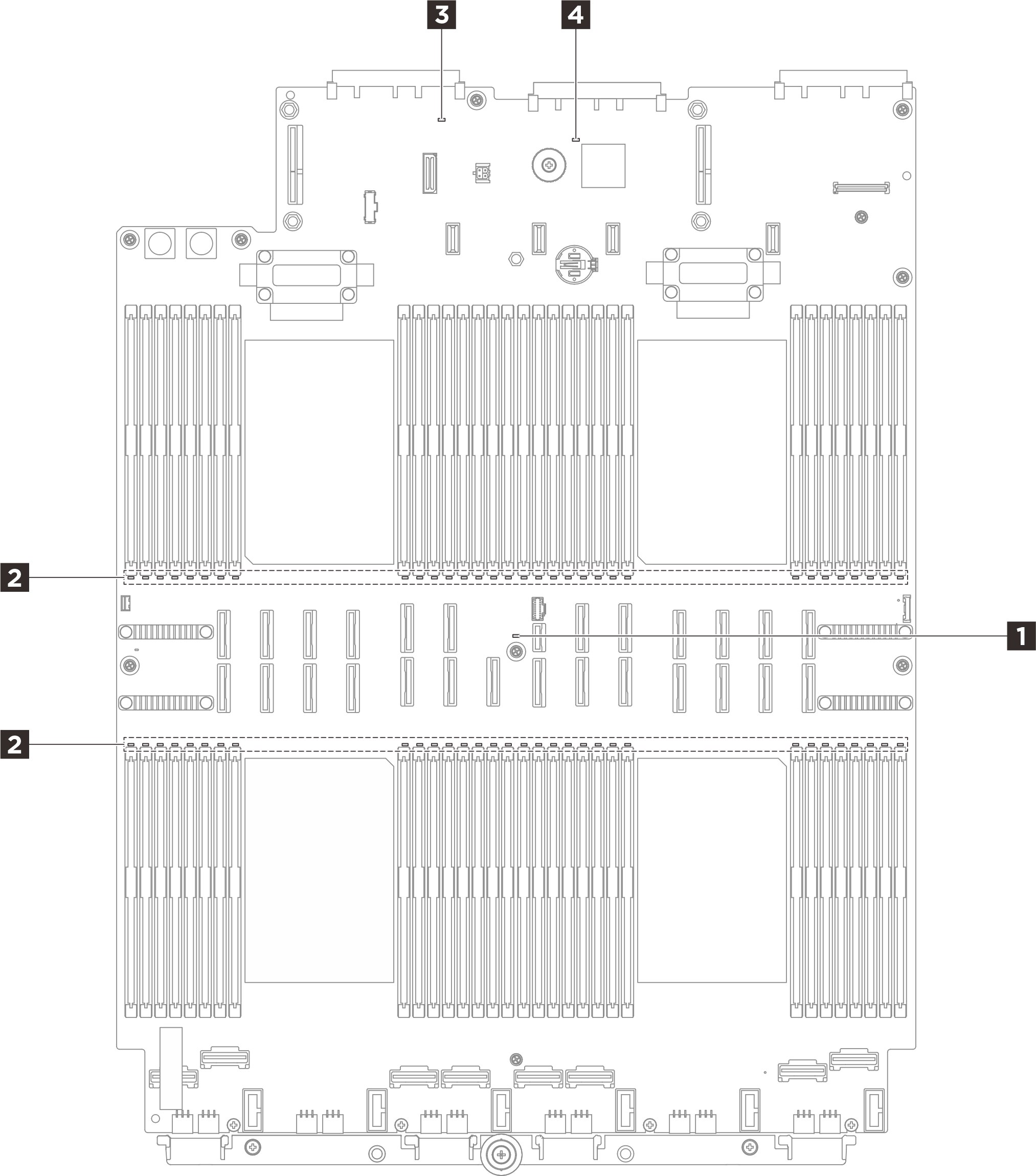

圖 1. 處理器板 LED
Processor board LEDs
表 1. 處理器板 LED
LED說明動作
1 系統錯誤 LED（黃色）當此黃色 LED 亮起時，伺服器中可能還會有一個或多個 LED 亮起，以指引您找出錯誤來源。查看系統日誌或內部錯誤 LED 以找出故障零件。如需相關資訊，請參閱前方操作面板 LED 和按鈕。
2 DIMM 錯誤 LED（琥珀色）當記憶體模組錯誤 LED 亮起時，表示對應的記憶體模組發生故障。

如需相關資訊，請參閱記憶體問題。

3 系統狀態 LED（綠色）FPGA 活動訊號 LED 可協助您識別 FPGA 狀態。

  • 閃爍（大約每秒閃爍一次）：FPGA 運作正常。

  • 開或關：FPGA 無法運作。

  • 如果系統狀態 LED 快速閃爍超過 5 分鐘而且無法開啟電源，請檢查 XCC 活動訊號 LED。

  • 如果系統狀態 LED 保持熄滅或快速閃爍（約每秒閃爍四次）且前方面板上的系統錯誤 LED 亮起（黃色），則表示系統處於電源故障狀態。請執行下列動作：

    1. 重新插上電源線。

    2. 逐一卸下已安裝的配接卡/裝置，直到您達到除錯的最低配置為止。

    3. （僅限經過培訓的維修技術人員）如果問題仍然存在，請擷取 FFDC 日誌，並更換處理器板。

    4. 如果問題仍然存在，請聯絡 Lenovo 支援中心。

4 FPGA 活動訊號 LED（綠色）系統狀態 LED 指出系統的運作狀態。

  • 快速閃爍（大約每秒閃爍四次）：電源故障或正在等候 XCC 電源權限就緒。

  • 緩慢閃爍（大約每秒閃爍一次）：電源關閉，但已備妥可開啟電源（待命狀態）。

  • 開：電源開啟。

如果 FPGA 活動訊號 LED 始終熄滅或始終亮起，請執行下列動作：

  1. 更換處理器板。

  2. 如果問題仍然存在，請聯絡「Lenovo 支援中心」。
