프로세서 보드 LED

다음 그림은 프로세서 보드 어셈블리의 LED(발광 다이오드)를 보여줍니다.

서버에서 전원 소스가 제거되면 전원 버튼을 눌러 프로세서 보드 어셈블리의 LED를 켜십시오.

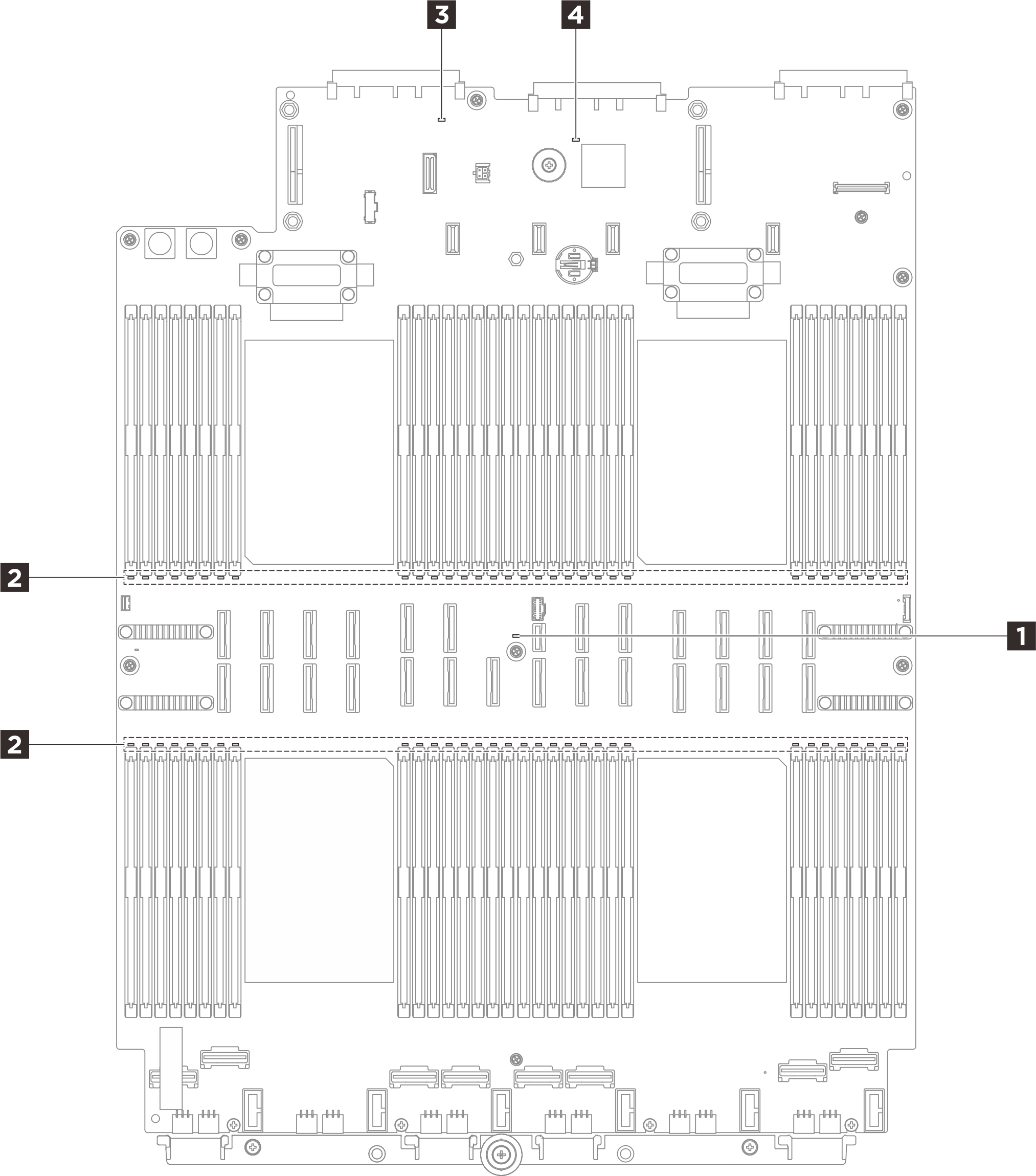

그림 1. 프로세서 보드 LED
Processor board LEDs
표 1. 프로세서 보드 LED
LED설명조치
1 시스템 오류 LED(노란색)이 노란색 LED가 켜진 경우 서버의 다른 LED가 하나 이상 켜져서 오류 원인을 알려줄 수도 있습니다.시스템 로그 또는 내부 오류 LED를 확인하여 장애가 있는 부품을 식별하십시오. 자세한 정보는 앞면 오퍼레이터 패널 LED 및 버튼다음에서 참조하십시오.
2 DIMM 오류 LED(황색)메모리 모듈 오류 LED가 켜지면 해당 메모리 모듈에 장애가 발생했음을 나타냅니다.

자세한 정보는 메모리 문제를 참조하십시오.

3 시스템 상태 LED(녹색)FPGA 하트비트 LED는 FPGA 상태를 식별하는 데 도움이 됩니다.

  • 깜박임(초당 약 1회 깜박임): FPGA가 정상적으로 작동 중입니다.

  • 켜짐 또는 꺼짐: FPGA가 작동하지 않습니다.

  • 시스템 상태 LED가 5분 이상 빠르게 깜박이고 전원을 켤 수 없으면 XCC 하트비트 LED를 확인하십시오.

  • 시스템 상태 LED가 계속 꺼져 있거나 빠르게 깜박이고(초당 약 4회 깜박임) 앞면 패널의 시스템 오류 LED가 켜져 있으면(노란색) 시스템이 전원 장애 상태입니다. 다음과 같이 하십시오.

    1. 전원 코드를 다시 연결하십시오.

    2. 디버깅을 위한 최소 구성에 도달할 때까지 설치된 어댑터/장치를 한 번에 하나씩 제거하십시오.

    3. (숙련된 기술자 전용) 문제가 지속되면 FFDC 로그를 캡처하고 프로세서 보드를 교체하십시오.

    4. 그래도 문제가 계속되면 Lenovo 지원에 문의하십시오.

4 FPGA 하트비트 LED(녹색)시스템 상태 LED는 시스템의 작동 상태를 나타냅니다.

  • 빠르게 깜박임(초당 약 4회 깜박임): 전원 장애가 있거나 XCC 전원 권한이 준비되기를 기다리는 중입니다.

  • 느리게 깜박임(초당 약 1회 깜박임): 전원이 꺼져 있으며 전원을 켤 수 있습니다(대기 상태).

  • 켜짐: 전원 켜짐.

FPGA 하트비트 LED가 항상 꺼져 있거나 항상 켜져 있으면 다음을 수행하십시오.

  1. 프로세서 보드를 교체하십시오.

  2. 문제가 계속되면 Lenovo 지원에 문의하십시오.
