处理器板 LED

下图显示了处理器板组合件上的 LED。

切断服务器电源后，按电源按钮可点亮处理器板组合件上的 LED。

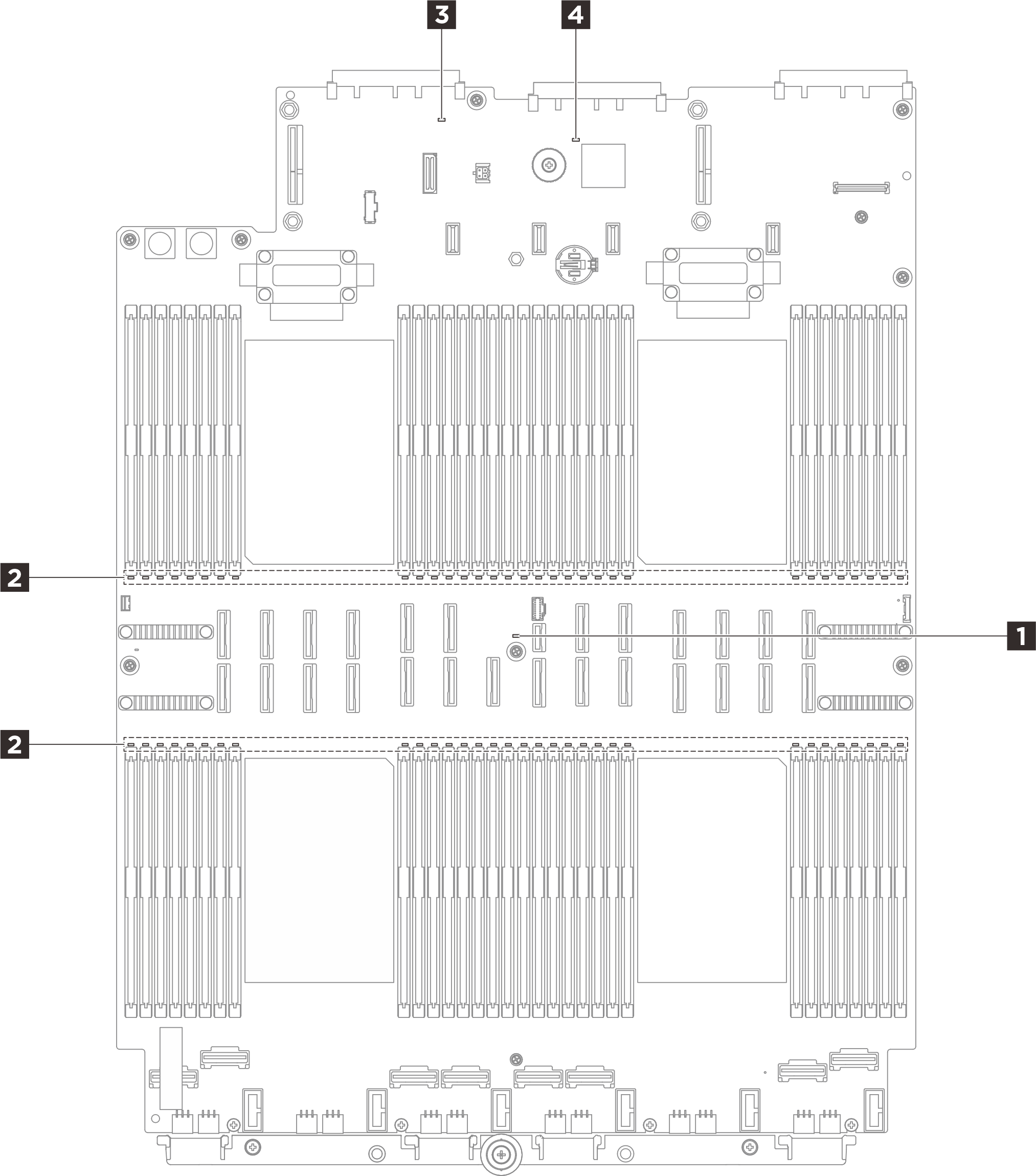

图 1. 处理器板 LED
Processor board LEDs
表 1. 处理器板 LED
LED描述操作
1 系统错误 LED（黄色）如果此黄色 LED 点亮，则服务器中可能还会有一个或多个其他 LED 点亮以指导您找到错误来源。查看系统日志或内部错误 LED 以确定故障部件。如需更多信息，请参阅正面操作员面板上的 LED 和按钮。
2 DIMM 错误 LED（琥珀色）当内存条错误 LED 点亮时，表示相应内存条发生故障。

如需更多信息，请参阅内存问题。

3 系统状态 LED（绿色）FPGA 脉动信号 LED 可帮助您确定 FPGA 状态。

  • 闪烁（大约每秒闪烁一次）：FPGA 工作正常。

  • 点亮或熄灭：FPGA 不工作。

  • 如果系统状态 LED 快速闪烁超过 5 分钟且无法开机，请检查 XCC 脉动信号 LED。

  • 如果系统状态 LED 保持熄灭或快速闪烁（大约每秒闪烁四次）并且前面板上的系统错误 LED 亮起（黄色），则表示系统处于电源故障状态。执行以下操作：

    1. 重插电源线。

    2. 一次卸下一个已安装的适配器/设备，直至达到最低调试配置。

    3. （仅限经过培训的技术人员）如果问题仍然存在，请捕获 FFDC 日志，并更换处理器板。

    4. 如果问题仍然存在，请与 Lenovo 支持机构联系。

4 FPGA 脉动信号 LED（绿色）系统状态 LED 指示系统的工作状态。

  • 快速闪烁（大约每秒闪烁四次）：电源故障或正在等待 XCC 电源权限准备就绪。

  • 缓慢闪烁（大约每秒闪烁一次）：关闭电源并准备打开电源（待机状态）。

  • 点亮：电源开启。

如果 FPGA 脉动信号 LED 始终处于熄灭或常亮状态，请执行以下操作：

  1. 更换处理器板。

  2. 如果问题仍然存在，请与 Lenovo 支持机构联系。
