LED de la placa del procesador

Las siguientes ilustraciones muestran los diodos emisores de luz (LED) del conjunto de la placa del procesador.

Presione el botón de encendido para encender los LED del conjunto de la placa del procesador cuando la fuente de alimentación se haya quitado del servidor.

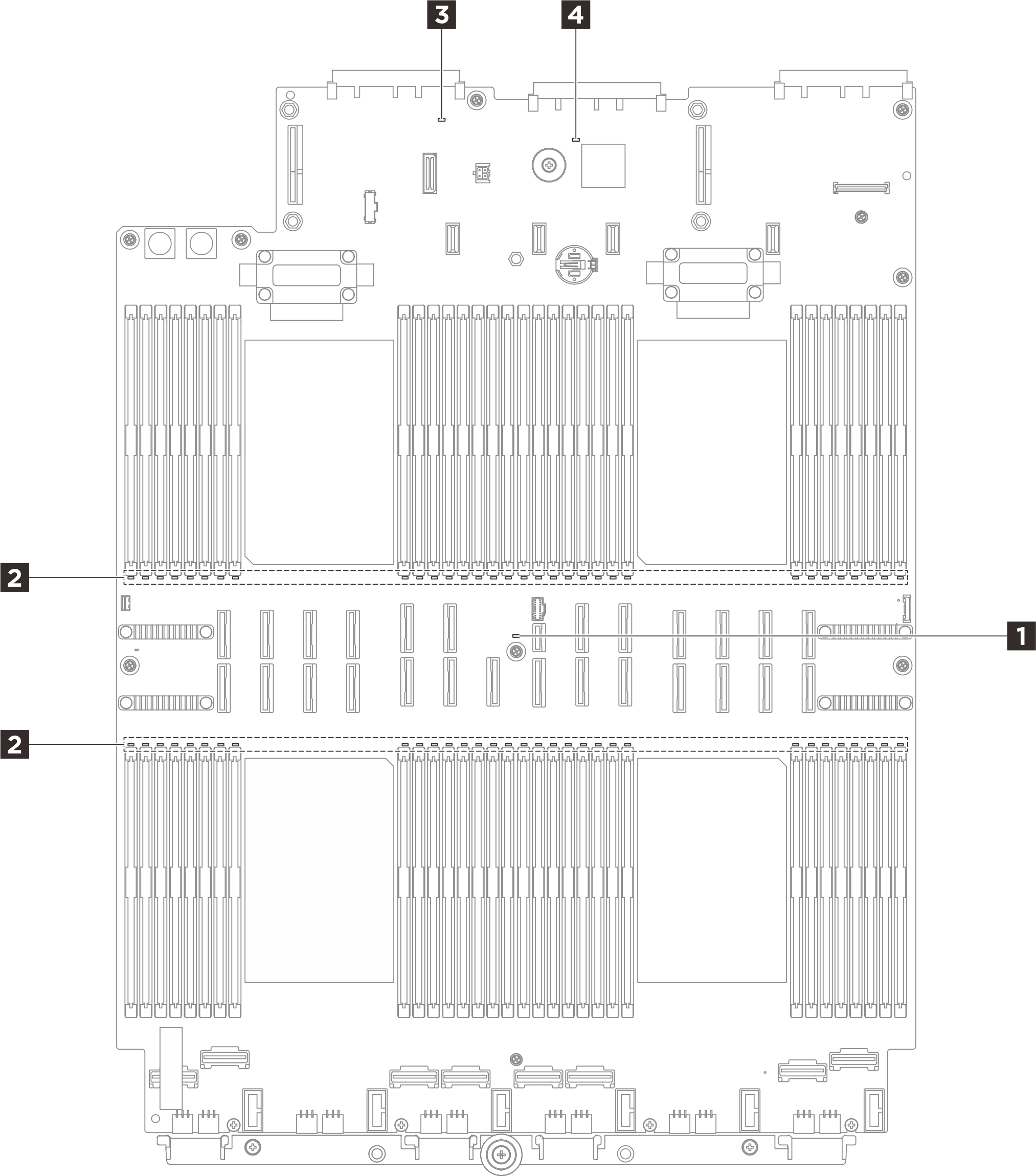

Figura 1. LED de la placa del procesador
Processor board LEDs
Tabla 1. LED de la placa del procesador
LEDDescripciónAcción
1 LED de error del sistema (amarillo)Cuando este LED amarillo se ilumina, es posible que también se iluminen uno o más LED del servidor para indicarle el origen del error.Compruebe los registros del sistema o los LED de error internos para identificar la pieza que ha fallado. Para obtener más información, consulte LED y botones del panel frontal del operador.
2 LED de error de DIMM (ámbar)Cuando un LED de error de módulo de memoria se ilumina, indica que el módulo de memoria correspondiente ha presentado fallas.

Para obtener más información, consulte Problemas de memoria.

3 LED de estado del sistema (verde)El LED de pulsación del FPGA le ayuda a identificar el estado de FPGA.

  • Parpadeante (aproximadamente un parpadeo por segundo): FPGA funciona normalmente.

  • Encendido o apagado: FPGA no funciona.

  • Si el LED de estado del sistema parpadea rápidamente durante más de 5 minutos y no puede encenderse, compruebe el LED de pulsación de XCC.

  • Si el LED de estado del sistema permanece apagado o parpadea de forma rápida (cerca de cuatro parpadeos por segundo) y el LED de error del sistema del panel frontal está encendido (amarillo), el sistema se encuentra en un estado de falla de alimentación. Lleve a cabo los pasos siguientes:

    1. Vuelva a conectar el cable de alimentación.

    2. Quite los adaptadores/dispositivos instalados, uno a la vez, hasta que alcance la configuración mínima de depuración.

    3. (Solo un técnico de servicio experto) Si el problema persiste, capture el registro de FFDC y sustituya la placa del procesador.

    4. Si el problema aún continúa, póngase en contacto con soporte técnico de Lenovo.

4 LED de pulsación FPGA (verde)El LED de estado del sistema indica el estado de funcionamiento del sistema.

  • Parpadeo rápido (cerca de cuatro parpadeos por segundo): falla de alimentación o en espera de permiso de alimentación listo de XCC.

  • Parpadeo lento (aproximadamente un parpadeo por segundo): apagado y listo para encenderse (estado en espera).

  • Encendido: encendido.

Si el LED de pulsación del FPGA siempre está apagado o siempre está encendido, haga lo siguiente:

  1. Sustituya la placa del procesador.

  2. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo.
