プロセッサー・ボード LED

次の図は、プロセッサー・ボード・アセンブリー上の発光ダイオード (LED) を示しています。

サーバーから給電部が取り外されている場合にプロセッサー・ボード・アセンブリー上の LED を点灯させるには、電源ボタンを押します。

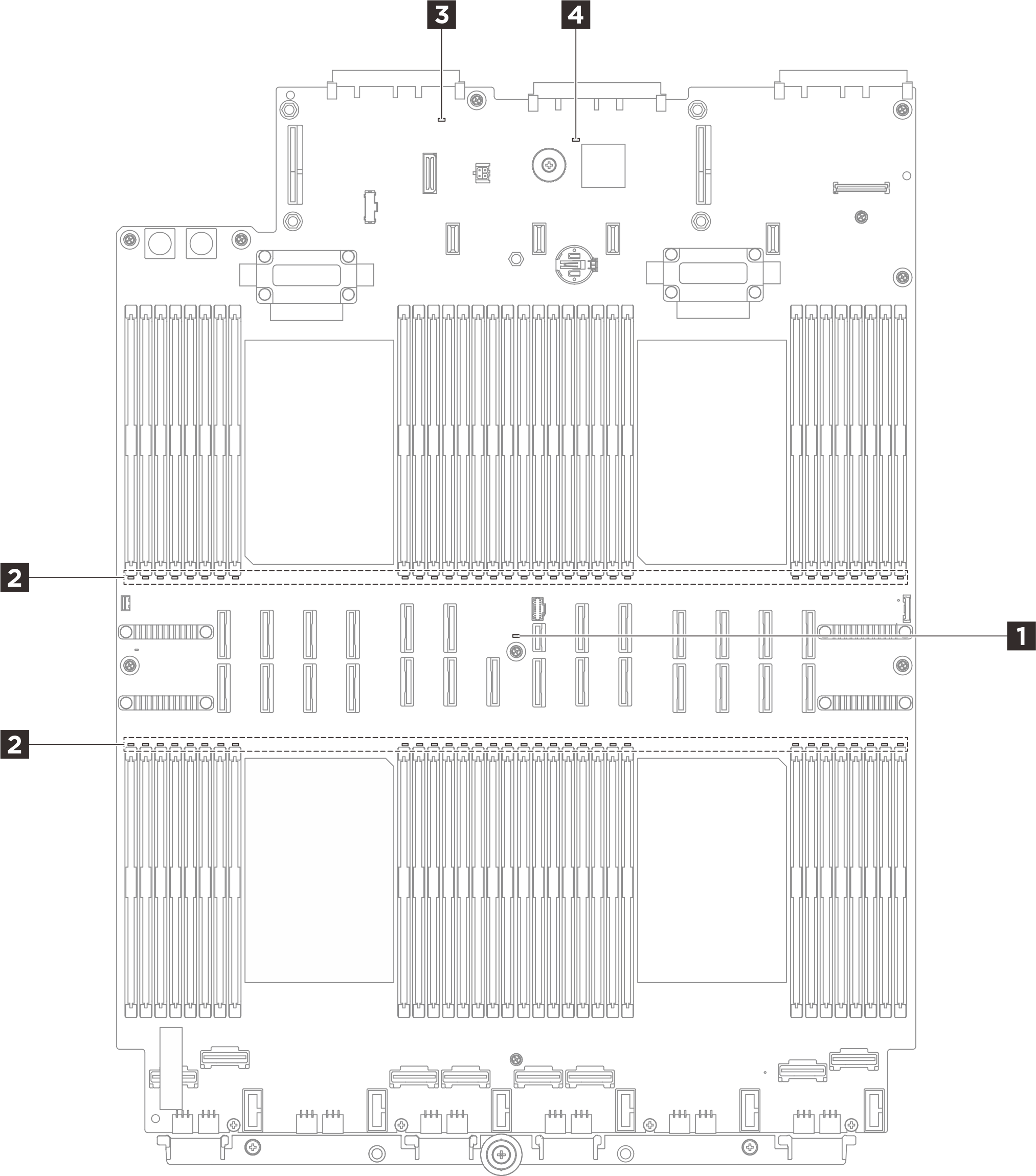

図 1. プロセッサー・ボード LED
Processor board LEDs
表 1. プロセッサー・ボード LED
LED説明操作
1 システム・エラー LED (黄色)この黄色の LED が点灯した場合は、サーバー内の別の 1 つ以上の LED も点灯していることがあり、そこからエラーの原因を突き止めることができます。システム・ログまたは内部エラー LED を確認し、故障している部品を特定します。詳しくは、前面オペレーター・パネルの LED とボタンを参照してください。
2 DIMM エラー LED (オレンジ色)メモリー・モジュール・エラー LED が点灯している場合、対応するメモリー・モジュールに障害が発生したことを示しています。

詳しくは、メモリーの問題を参照してください。

3 システム・ステータス LED (緑色)FPGA ハートビート LED は、FPGA ステータスの識別に役立ちます。

  • 点滅 (1 秒間に約 1 回の点滅): FPGA は正常に動作しています。

  • オンまたはオフ: FPGA は動作していません。

  • システム・ステータス LED が 5 分以上速く点滅し、電源をオンにできない場合は、XCC ハートビート LED を確認してください。

  • システム状況 LED オフのままである、または速い点滅 (1 秒間に約 4 回の点滅)で前面パネルのシステム・エラー LED がオン (黄色) の場合は、システムは電源障害ステータスになっています。以下を実行します。

    1. 電源コードを再接続します。

    2. 取り付けられたアダプター/デバイスを、デバッグの最小構成になるまで一度に 1 つずつ取り外します。

    3. (トレーニングを受けた技術員のみ) 問題が解決しない場合、FFDC ログをキャプチャーし、プロセッサー・ボードを交換します。

    4. それでも問題が解決しない場合は、Lenovo サポートに連絡してください。

4 FPGA ハートビート LED (緑色)システム状況 LED は、システムの動作状況を示しています。

  • 速い点滅 (1 秒間に約 4 回の点滅) : 電源障害または XCC 電源許可準備完了を待機中。

  • 遅い点滅 (1 秒間に約 1 回の点滅): 電源がオフになっていて、オンにする準備ができています (スタンバイ状態)。

  • オン: 電源オン。

FPGA ハートビート LED が常にオフまたは常にオンの場合、以下を行います。

  1. プロセッサー・ボードを交換します。

  2. 問題が解決しない場合は、Lenovo サポートに連絡してください。
