Светодиодные индикаторы процессорной платы

На следующих рисунках показаны светодиодные индикаторы на блоке процессорной платы.

Нажмите кнопку питания, чтобы при снятии источника питания с сервера загорелись светодиодные индикаторы на блоке процессорной платы.

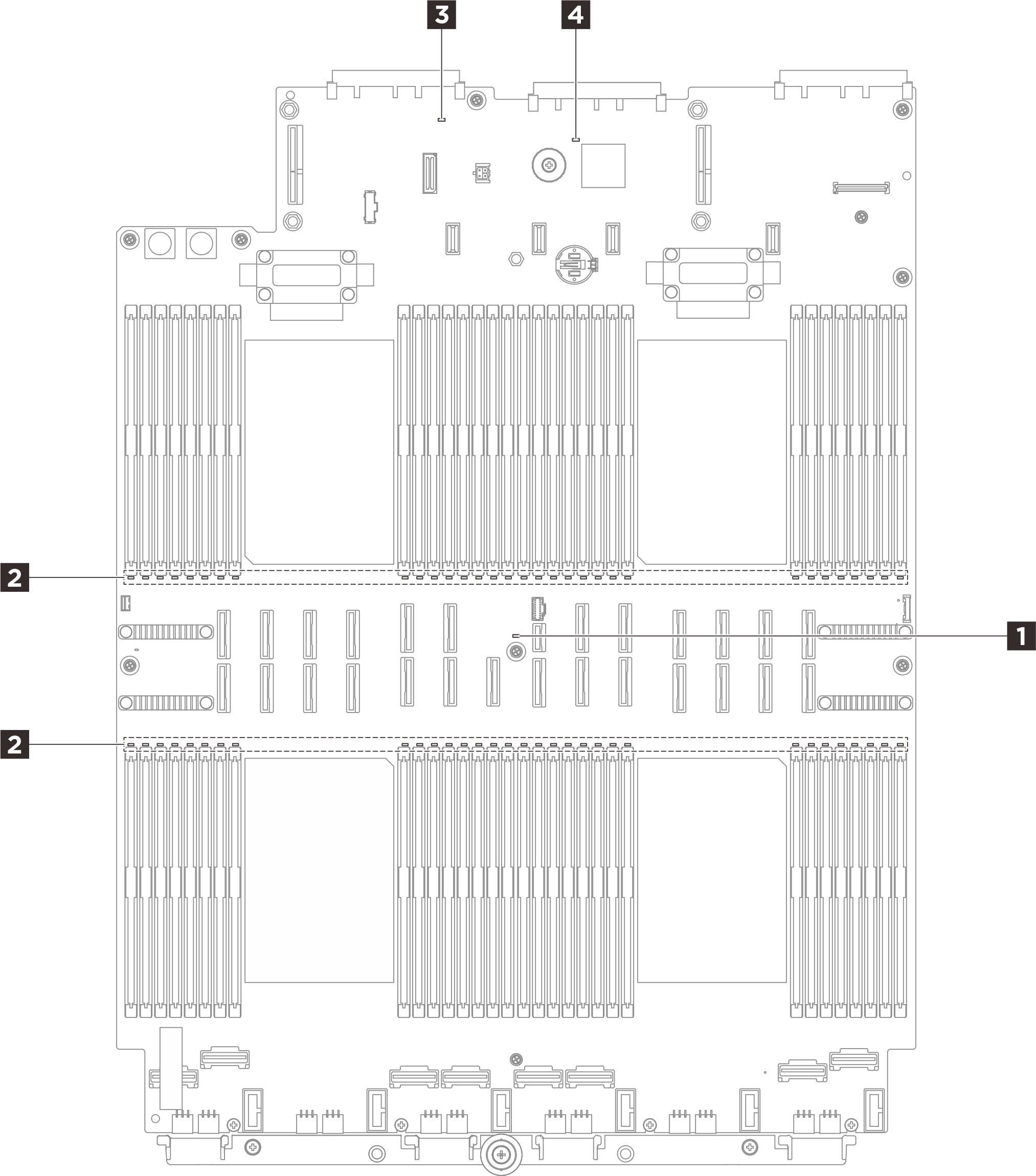

Рис. 1. Светодиодные индикаторы процессорной платы
Processor board LEDs
Табл. 1. Светодиодные индикаторы процессорной платы
Светодиодный индикаторОписаниеДействие
1 Светодиодный индикатор системной ошибки (желтый)Если желтый светодиодный индикатор горит, на сервере может также гореть еще один или несколько других светодиодных индикаторов, указывающих на источник ошибки.Просмотрите системные журналы или проверьте состояние светодиодных индикаторов внутренних ошибок, чтобы определить неисправный компонент. Дополнительные сведения см. в разделе Светодиодные индикаторы и кнопки на передней панели оператора.
2 Светодиодные индикаторы ошибок модулей DIMM (оранжевые)Если светодиодный индикатор ошибки модуля памяти горит, это означает отказ соответствующего модуля памяти.

Дополнительные сведения см. в разделе Неполадки с памятью.

3 Светодиодный индикатор состояния системы (зеленый)Светодиодный индикатор контрольного сигнала FPGA служит для определения состояния FPGA.

  • Мигает (примерно раз в секунду): FPGA работает нормально.

  • Вкл или Выкл: FPGA не работает.

  • Если светодиодный индикатор состояния системы быстро мигает более 5 минут и не может включиться, проверьте светодиодный индикатор контрольного сигнала XCC.

  • Если светодиодный индикатор состояния системы не горит или быстро мигает (примерно четыре раза в секунду) и светодиодный индикатор системной ошибки горит (желтым), система находится в состоянии сбоя питания. Выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Снимайте установленные адаптеры и устройства по одному, пока не достигнете минимальной конфигурации для отладки.

    3. (Только для квалифицированных специалистов) Если проблема не исчезает, сохраните данные журнала FFDC и замените процессорную плату.

    4. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.

4 Светодиодный индикатор контрольного сигнала FPGA (зеленый)Светодиодный индикатор состояния системы указывает рабочее состояние системы.

  • Быстро мигает (примерно четыре раза в секунду): сбой питания или ожидание готовности разрешения на питание XCC.

  • Медленно мигает (примерно раз в секунду): блок выключен и готов к включению (режим ожидания).

  • Вкл: питание включено.

Если светодиодный индикатор контрольного сигнала FPGA не горит или постоянно горит, выполните следующие действия:

  1. Замените процессорную плату.

  2. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.
