Voyants de la carte du processeur

Les illustrations ci-après présentent les voyants du bloc carte du processeur.

Appuyez sur le bouton d’alimentation pour allumer les voyants présents sur le bloc carte du processeur lorsque la source d’alimentation a été retirée du serveur.

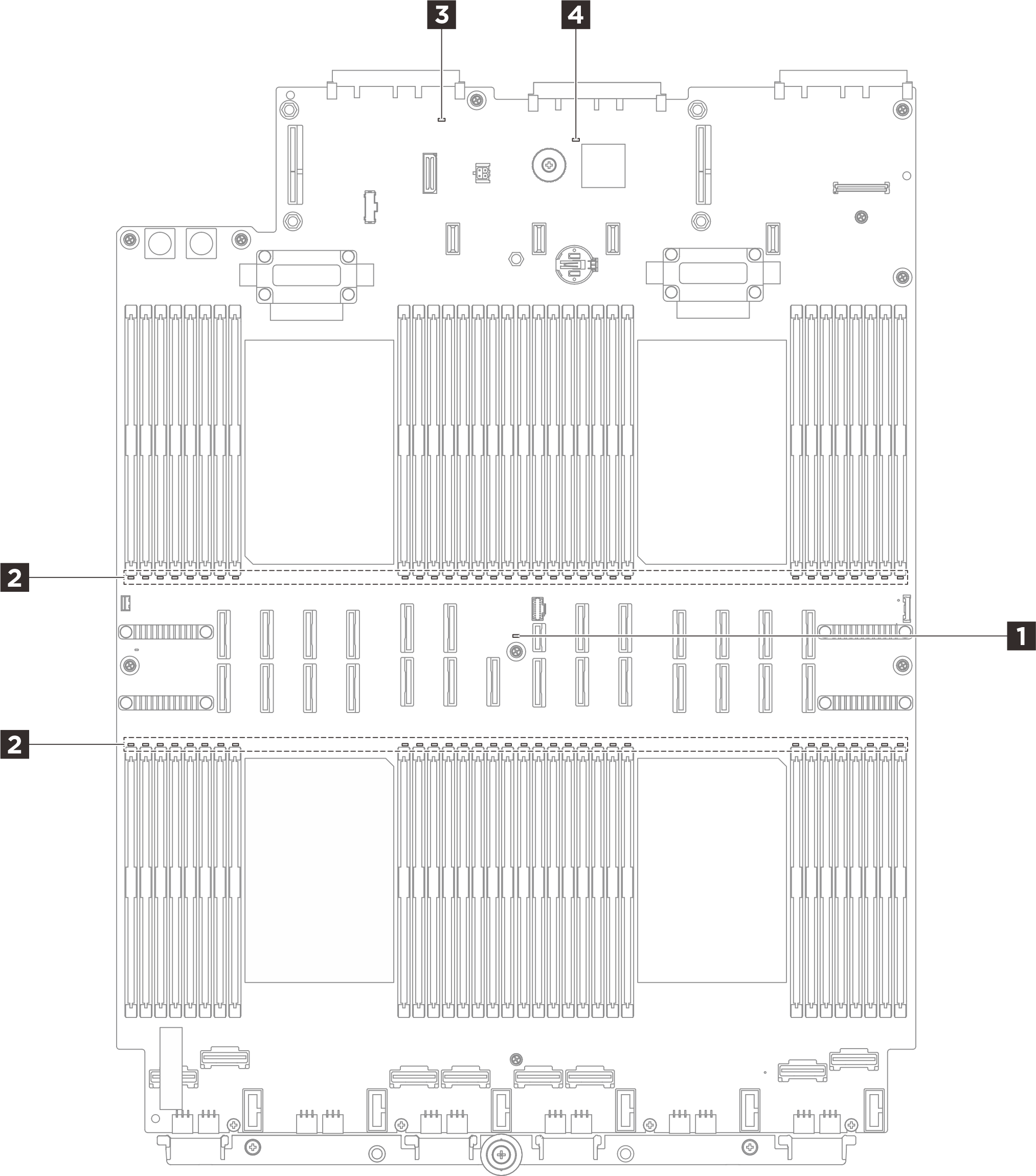

Figure 1. Voyants de la carte du processeur
Processor board LEDs
Tableau 1. Voyants de la carte du processeur
VoyantDescriptionAction
1 Voyant d’erreur système (jaune)S’il est allumé en jaune, il se peut qu’un ou plusieurs voyants soient également allumés dans le serveur pour vous guider vers la source de l’erreur.Consultez les journaux système ou les voyants d’erreur internes afin d’identifier le composant défaillant. Pour plus d’informations, voir Boutons et voyants du panneau opérateur avant.
2 Voyants d’erreur DIMM (orange)Lorsqu’un voyant d’erreur de module de mémoire s’allume, il indique que le module de mémoire correspondant est défectueux.

Pour plus d'informations, voir Problèmes liés à la mémoire.

3 Voyant d’état système (vert)Le voyant de présence FPGA vous permet d’identifier l’état du module FPGA.

  • Clignotant (environ un clignotement par seconde) : FPGA fonctionne normalement.

  • Allumé ou éteint : Le FPGA ne fonctionne pas.

  • Si le voyant d’état du système clignote rapidement pendant plus de 5 minutes et que la mise sous tension est impossible, inspectez le voyant de présence XCC.

  • Si le voyant d’état du système reste éteint ou clignote rapidement (environ quatre clignotements par seconde) et que le voyant d’erreur système du panneau avant est allumé (jaune), le système est dans un état d’erreur d’alimentation. Procédez comme suit :

    1. Branchez de nouveau le cordon d’alimentation.

    2. Retirez les adaptateurs/périphériques installés, un par un, jusqu’à atteindre la configuration minimale pour le débogage.

    3. (Techniciens qualifiés uniquement) Si le problème persiste, capturez le journal FFDC et remplacez la carte du processeur.

    4. Si le problème persiste encore, prenez contact avec le support Lenovo.

4 Voyant de présence FPGA (vert)Le voyant d’état système indique l’état de fonctionnement du système.

  • Clignotement rapide (environ quatre clignotements par seconde) : Erreur d’alimentation ou attente de l’autorisation de mise sous tension du XCC.

  • Clignotement lent (environ un clignotement par seconde) : Hors tension et prêt à être mis sous tension (état de veille).

  • Allumé : sous tension.

Procédez comme suit si le voyant de présence FPGA est toujours éteint ou toujours allumé :

  1. Remplacez la carte du processeur.

  2. Si le problème persiste, prenez contact avec le support Lenovo.
