LED della scheda del processore

Le figure seguenti mostrano i LED (Light-Emitting Diode) presenti sull'assieme della scheda del processore.

Premere il pulsante di alimentazione per accendere i LED sull'assieme della scheda del processore qualora la fonte di alimentazione sia stata rimossa dal server.

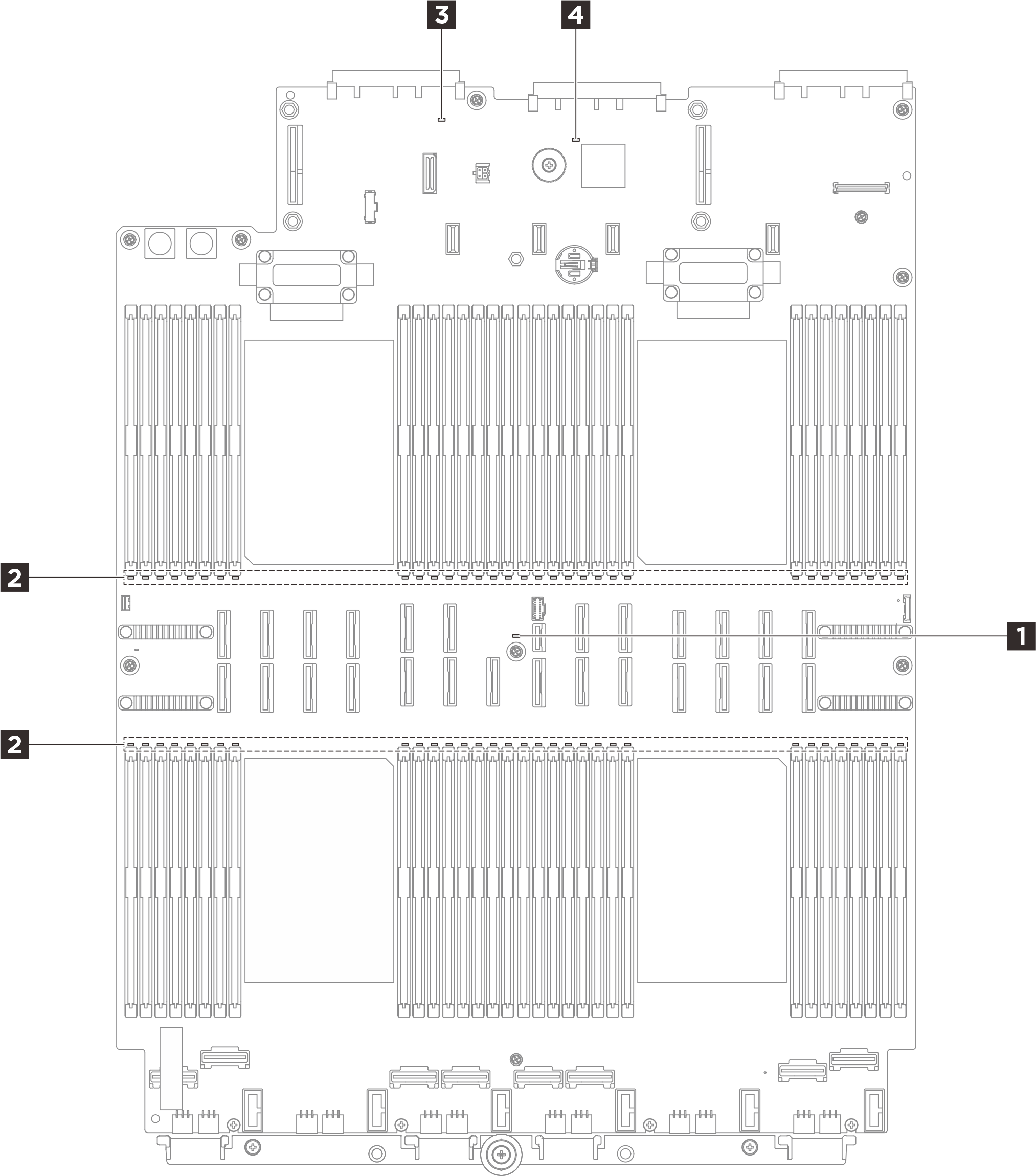

Figura 1. LED della scheda del processore
Processor board LEDs
Tabella 1. LED della scheda del processore
LEDDescrizioneAzione
1 LED di errore di sistema (giallo)Quando questo LED giallo è acceso, è possibile che siano accesi anche uno o più LED aggiuntivi sul server, utili per individuare l'origine dell'errore.Controllare i log di sistema o i LED di errore interni per identificare la parte malfunzionante. Per ulteriori informazioni, vedere LED e pulsanti sul pannello anteriore dell'operatore.
2 LED di errore DIMM (ambra)Un LED di errore del modulo di memoria acceso indica che il modulo di memoria corrispondente è guasto.

Per ulteriori informazioni, vedere Problemi relativi alla memoria.

3 LED di stato del sistema (verde)Il LED di heartbeat FPGA consente di identificare lo stato di FPGA.

  • Lampeggiante (circa una volta al secondo): FPGA funziona normalmente.

  • Acceso o spento: FPGA non funziona.

  • Se il LED di stato del sistema lampeggia velocemente per oltre 5 minuti e non si accende, controllare il LED di heartbeat XCC.

  • Se il LED di stato del sistema rimane spento o lampeggia rapidamente (circa quattro volte al secondo) e il LED di errore del sistema sul pannello anteriore è acceso (giallo), il sistema è in stato di errore di alimentazione. Effettuare le seguenti operazioni:

    1. Collegare nuovamente il cavo di alimentazione.

    2. Rimuovere gli adattatori/i dispositivi installati, uno per volta, finché non si raggiunge la configurazione minima per il debug.

    3. (Solo tecnici qualificati) Se il problema persiste, acquisire il log FFDC e sostituire la scheda del processore.

    4. Se il problema persiste comunque, contattare il supporto Lenovo.

4 LED di heartbeat FPGA (verde)Il LED di stato del sistema indica lo stato di funzionamento del sistema.

  • Lampeggia rapidamente (circa quattro volte al secondo): errore di alimentazione o in attesa dell'autorizzazione di alimentazione XCC.

  • Lampeggia lentamente (circa una volta al secondo): spento e pronto per essere acceso (stato di standby).

  • Acceso: acceso.

Se il LED di heartbeat FPGA è sempre spento o sempre acceso, procedere nel modo seguente:

  1. Sostituire la scheda del processore.

  2. Se il problema persiste, contattare il supporto Lenovo.
