Светодиодный индикатор модуля датчика обнаружения утечки

В этом разделе содержатся сведения о светодиодном индикаторе на модуле датчика обнаружения утечки.

Модуль датчика обнаружения утечки на Processor Neptune® Core Module оснащен одним светодиодным индикатором. На следующем рисунке показан светодиодный индикатор на этом модуле.

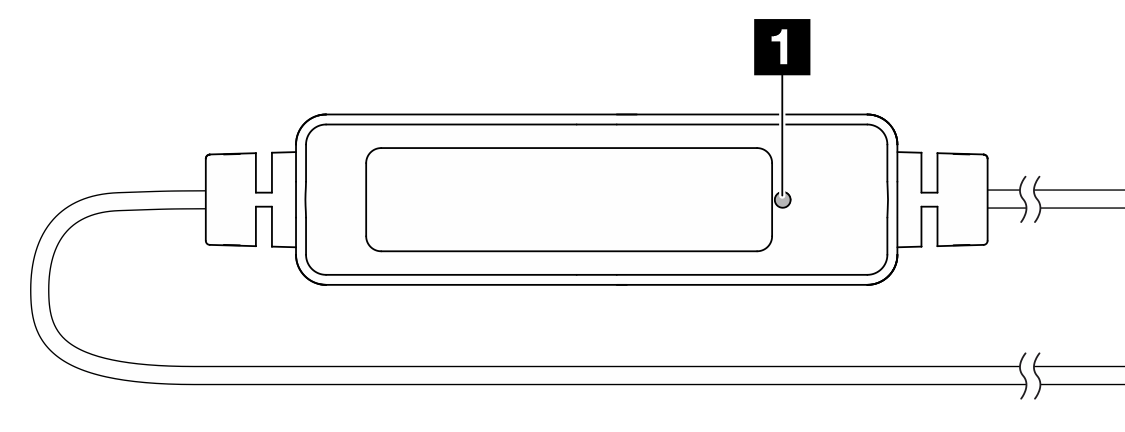

Рис. 1. Светодиодный индикатор обнаружения утечки жидкости
Leak detection LED
В следующей таблице описаны состояния, на которые указывает светодиодный индикатор на модуле датчика обнаружения утечки.
1 Светодиодный индикатор датчика обнаружения утечки (зеленый)
Описание

  • Вкл: нет предупреждения об утечке жидкости или обрыве кабеля.

  • Медленно мигает (примерно два раза в секунду): предупреждение об обрыве кабеля.

  • Быстро мигает (примерно пять раз в секунду): предупреждение об утечке жидкости.

Действие
